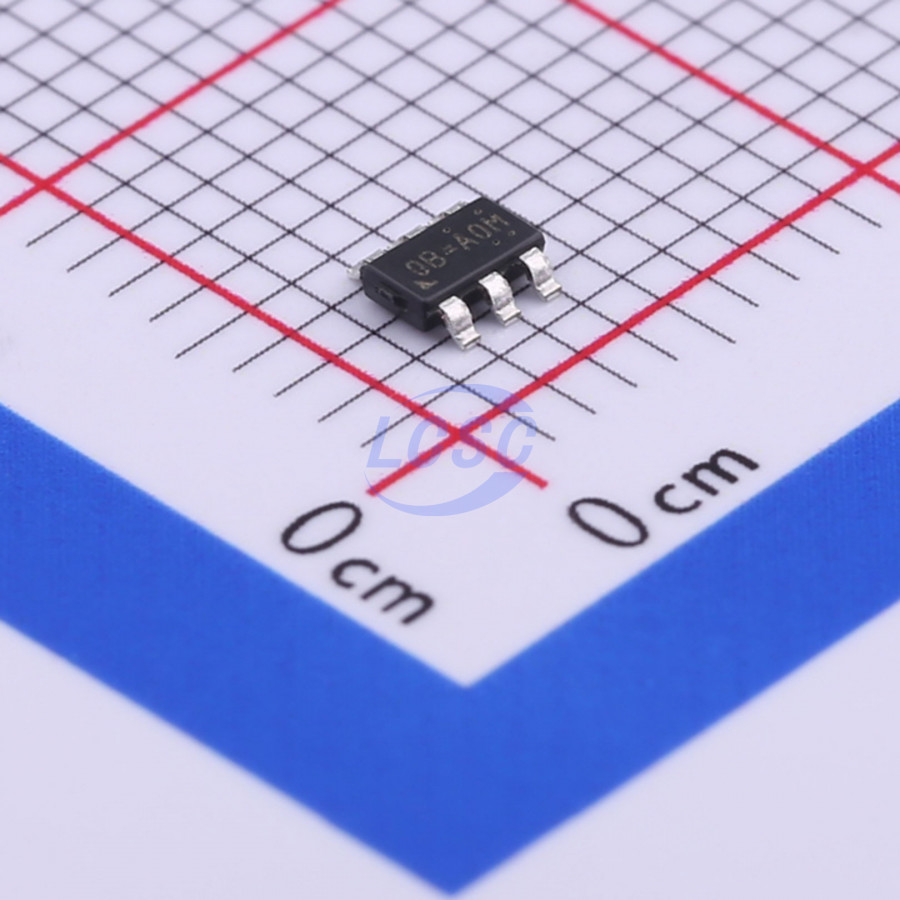

Преобразователь DC-DC понижающий 2А 18В 500кГц SOT-23-6
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
603 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:603 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,39 |
| от 49 | 40,64 |
| от 97 | 37,57 |
| от 193 | 35,26 |
| от 386 | 33,53 |
Описание
RT6212AHGJ6F — понижающий DC-DC преобразователь от RICH. Работает при входном напряжении до 18 В, обеспечивает выходной ток до 2 А и частоту переключения 500 кГц. Выполнен в компактном корпусе TSOT23-6. Подходит для питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Soft start | Да |
| Описание | High-efficiency monolithic synchronous step-down DC/DC converter |
| Артикул | RT6212AHGJ6F |
| Метод управления | ACOT |
| Напряжение обратной связи | 0.8V ±1.5% |
| Тепловая защита | Да |
| Eval board number | PCB039_V1 |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.5V |
| Макс. вых. ток | 2A |
| Eval board inductor | L1=2.2µH/12.5A, 8.4 x 7.9 x 7.2 mm |
| Защита | Cycle-by-cycle current limit, output under-voltage protection, output over-current protection, thermal shutdown, soft-start, hiccup |
| Частота перекл. | 500kHz |
| Eval board resistors | R2=12kΩ, R3=24kΩ, R5=100kΩ |
| Default input voltage | 12V |
| Eval board capacitors | C3/C9=22µF/25V/X7R (1210), C8=0.1µF/50V/X7R (0603) |
| Default output voltage | 1.2V |
| Output voltage formula | VOUT = 0.8 x (1 + R2/R3) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Pre biased output startup | Да |
| Описание (англ.) | 2A, 18V, 500kHz, ACOT® |
| Internal mosfet rds on low side | 86mΩ |
| Internal mosfet rds on high side | 163mΩ |
