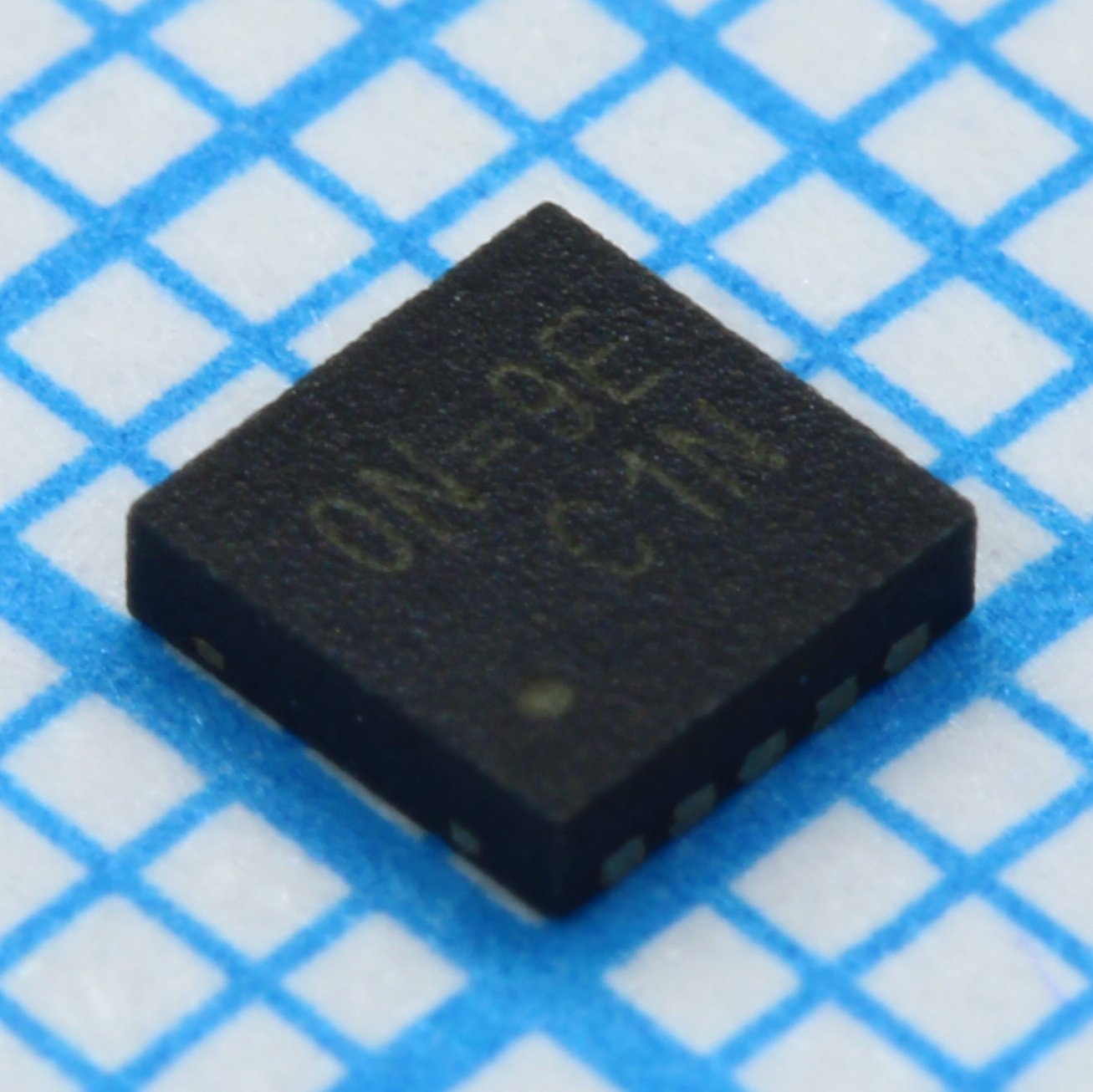

Преобразователь DC-DC повышающий-понижающий 1.8В...5.5В 800мА DFN-10-EP(3x3)
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
1 669 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 669 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,92 |
| от 34 | 60,80 |
| от 67 | 56,61 |
| от 134 | 53,49 |
| от 267 | 51,14 |
Описание
Микросхема DC-DC преобразователя от RICH Technology. Работает в повышающем и понижающем режимах при входном напряжении от 1,8 до 5,5 В, выходной ток до 800 мА. Компактный корпус DFN-10 размером 3x3 мм с открытой теплоотводящей площадкой. Подходит для портативных устройств и систем с батарейным питанием.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | 10-WDFN (3x3) |
| Тип монтажа | SMD |
| Топология | Buck-Boost |
| Размеры | 3x3mm |
| Soft start | Да |
| Режим управления | Current Mode |
| Без галогенов | Да |
| Ограничение тока | Да |
| Макс. КПД | 90% |
| Соотв. RoHS | Да |
| Uvlo low level | 1.4V |
| Uvlo high level | 1.65V |
| Напряжение обратной связи | 0.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 1.8V |
| Макс. темп. перехода | 150°C |
| Макс. вых. ток | 800mA |
| Input capacitor min | 10uF |
| Частота перекл. | 1MHz |
| Output voltage fixed | 3.3V |
| Макс. ток отключения | 1uA |
| Мощн. рас. 25°C | 3.28W |
| Quiescent current psm | 60uA |
| Тепловое сопротивление JA | 30.5°C/W |
| Тепловое сопротивление JC | 7.5°C/W |
| N mosfet on resistance | 0.15ohm |
| Power save mode enable | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Synchronous rectification | Да |
| Feedback input current max | 50nA |
| Температура пайки выводов | 260°C |
| Operating ambient temp max | 85°C |
| Operating ambient temp min | -40°C |
| Thermal shutdown protection | Да |
| Описание (англ.) | Buck-boost type 1.8V~5.5V 1.8V~5.5V 800mA DFN-10-EP(3x3) DC-DC Converters ROHS |
| Диапазон регулировки выходного напряжения | 1.8V to 5.5V |
| Рабочая температура | -40В°C ~ 85В°C |
