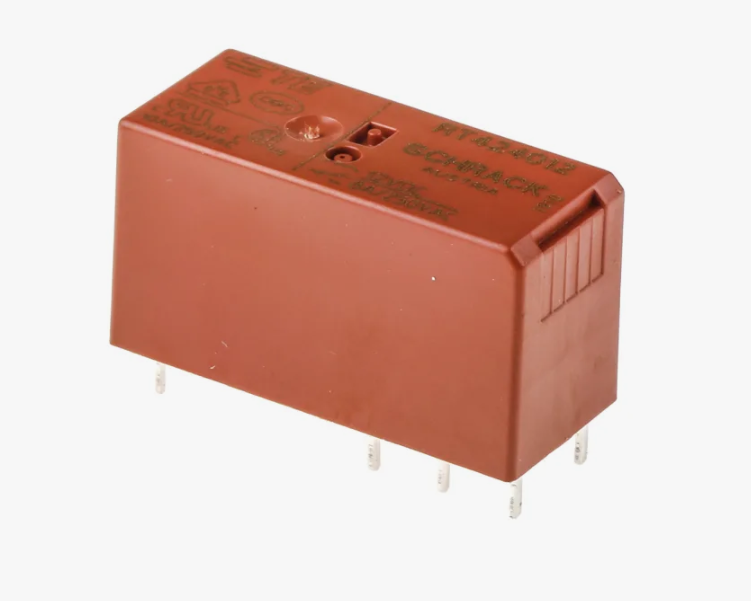

Силовое реле постоянного тока RT424012 / 1-1649329-3
В наличии
На своём складе
1 000 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 106,23 |
| от 6 | 103,15 |
| от 12 | 101,61 |
| от 25 | 97,76 |
Описание
Силовое электромагнитное реле от TE Connectivity на 12 В постоянного тока. Коммутирует ток до 8 А при напряжении 250 В переменного тока, имеет мощность катушки 400 мВт и время срабатывания до 8 мс. Контакты из сплава AgNi 90/10 обеспечивают надежную коммутацию. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Вес | 13g |
| Корпус | tube/20pcs, box/500pcs |
| Сертификаты | VDE, UL, cCSAus, CQC |
| Мощность катушки | 400mW |
| Шаг выводов | 5mm |
| Напряжение катушки | 12VDC |
| Время срабатывания | 8ms max |
| Время отпускания | 6ms max |
| Тип монтажа | THT |
| Ном. ток | 8A |
| Ном. напряжение | 250VAC |
| Тип клеммы | PCB-THT (through-hole) |
| Tracking index | PTI 250V |
| Сопр. катушки | 360Ω ±10% |
| Материал контакта | AgNi 90/10 |
| Класс изоляции | Class F |
| Ударопрочность | 100g |
| Отключающая способность | 2000VA |
| Bounce time form a | 4ms max |
| Bounce time form b | 10ms max |
| Расположение контактов | 2 form C (CO) (DPDT) |
| Соответствие материала | EU RoHS/ELV, China RoHS, REACH, Halogen content |
| Coil operate voltage | 8.4VDC |
| Coil release voltage | 1.2VDC |
| Электрическая стойкость | 10×10^3 operations (8A, 250VAC, cosφ=1, 85°C) |
| Механическая износостойкость | >30×10^6 operations |
| Creepage contact coil | ≥10mm |
| Макс. коммутируемое напряжение | 400VAC |
| Clearance contact coil | ≥10mm |
| Limiting making current | 15A |
| Диапазон темп. окр. | -40°C to 85°C |
| Creepage adjacent contacts | ≥4mm |
| Clearance adjacent contacts | ≥3mm |
| Limiting continuous current | 8A |
| Vibration resistance form a | 20g (30-300Hz) |
| Vibration resistance form b | 5g (30-300Hz) |
| Dielectric strength contact coil | 5000V rms |
| Эл. прочность разомкнутых контактов | 1000V rms |
| Диэл. прочность соседних контактов | 2500V rms |
