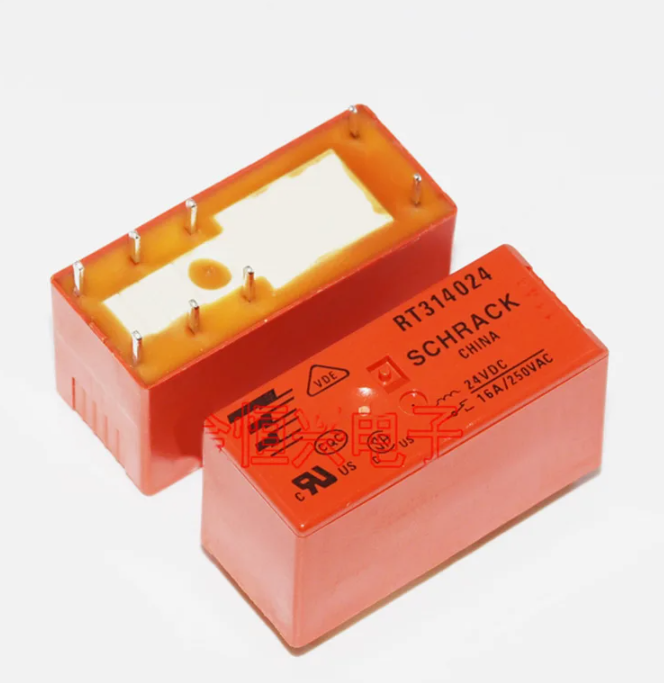

Реле RT314024 1-1649328-5
В наличии
На своём складе
549 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт146,37 ₽
Сумма439,11 ₽
В наличии549 шт
от 3 шт
от 6 — 142,44 ₽ (−3%)
3 шт · Москва · 439,11 ₽
Описание
Электромагнитное реле Tyco (TE Connectivity) RT314024 на 24 В постоянного тока. Коммутирует нагрузку до 16 А при 250 В переменного тока, контакты из сплава AgNi 90/10. Время срабатывания — до 8 мс, отпускания — до 6 мс. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Вес | 14g |
| Сертификаты | VDE, cULus, CQC |
| Шаг выводов | 5mm |
| Мощность катушки | 400mW |
| Артикул | RT314024 |
| Тип монтажа | THT |
| Паяемость | THT по IEC 60068-2-20 |
| Тип клеммы | PCB-THT |
| Тип компонента | Силовое реле для печатной платы |
| Номин. контакта | 16A at 250VAC |
| Индекс трекинга | PTI 250V |
| Сопр. катушки | 1440Ω ±10% |
| Напряжение катушки, В DC | 24V |
| Материал контакта | AgNi 90/10 |
| Макс. время срабатывания | 8ms |
| Макс. время отпускания | 6ms |
| Ударопрочность | 100 г разрушающая |
| Время дребезга, форма A | 4ms |
| Время дребезга формы B | 6ms |
| Зазор и путь утечки | ≥10/10mm |
| Размеры упаковки | 29.0mm x 15.7mm x 15.7mm |
| Расположение контактов | 1 form C (CO) |
| Напряжение срабатывания катушки | 16.8V |
| Напряжение отпускания катушки | 2.4V |
| Электрическая стойкость | 10x10^3 циклов (16А, 250В перем. тока, cosφ=1, 85°C) |
| Механическая износостойкость | >30x10^6 срабатываний |
| Вибростойкость | 20г (форма A), 5г (форма B) 30-500Гц |
| Класс изоляции катушки | F |
| Альтернативный артикул | 1-1649328-5 |
| Предельный ток включения | 30A max 4s |
| Диапазон темп. окр. | -40 to 85°C |
| Макс. отключающая способность | 4000VA |
| Макс. коммутируемое напряжение | 400VAC |
| Предельный непрерывный ток | 16A |
| Частота работы с нагрузкой | 360 h^-1 |
| Эл. прочность разомкнутых контактов | 1000 В ср. кв. |
| Электрическая прочность катушка-контакт | 5000 В (RMS) |
| Частота работы без нагрузки | 72000 h^-1 |
| Тип | электромагнитное |
Аналоги
- 9-1393239-8TE connectivity
