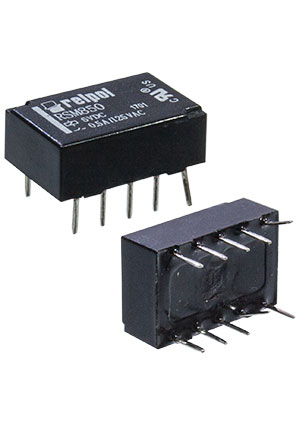

Реле RSM850-6112-85-1006
У поставщика
У поставщиков
800 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:800 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,75 |
| от 3 | 47,09 |
| от 30 | 47,06 |
Описание
Реле электромагнитное RELPOL RSM850-6112-85-1006 — поляризованное моностабильное сигнальное реле с переключающими контактами 2 CO. Работает от 4,5 до 15 В постоянного тока, потребляемая мощность катушки всего 0,14 Вт. Корпус IP67 подходит для пайки в отверстия или поверхностного монтажа, время срабатывания и отпускания — 3 мс. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Масса | 1.5g |
| Тип | Signal relay, polarized, monostable |
| Модель | RSM850-6112-85-1006 |
| Серия | RSM850 |
| Корпус | 10-pin through-hole |
| Контакты | 2 CO |
| Тип монтажа | THT |
| Coil code | 1006 |
| Компонент | RSM850-6112-85-1006 |
| Степень IP | IP 67 |
| Мощность катушки | 0.14W |
| Размеры | 14.3 x 9.3 x 5.4 mm |
| Тип реле | polarized monostable signal relay |
| Package smt | 14.3 x 9.3 x 6.6mm |
| Package tht | 14.3 x 9.3 x 5.4mm |
| Применение | telecommunications, office equipment, alarm systems, measuring equipment, medical monitoring, household appliances, control sensors |
| Время срабатывания | 3ms |
| Время отпускания | 3ms |
| Protection ip | IP67 |
| Сертификаты | RoHS, FCC Part 68 1500V surge |
| Тип компонента | реле |
| Тип изоляции | basic |
| Soldering hand | max 350°C, 3s |
| Пайка волной | max 260°C, 5s |
| Сопр. катушки | 257Ω ±10% |
| Падение напряжения | ≥0.6V |
| Мех. ресурс | 100000000 cycles |
| Coil voltage max | 15.0V DC |
| Coil voltage min | 4.5V DC |
| Материал контакта | AgPd/Au |
| Nominal load ac1 | 0.5A / 125V AC |
| Nominal load dc1 | 2A / 30V DC |
| Степень загрязнения | RTIII |
| Ударопрочность | 50g (500 m/s²) 11ms functional |
| Путь утечки | ≥0.5mm |
| Mounting type smt | surface mount |
| Mounting type tht | сквозное отверстие |
| Protective rating | RTIII EN 61810-7 |
| Воздушный зазор | ≥0.9mm |
| Сопр. контакта | ≤50mΩ |
| Contact current ac1 | 0.5A @ 125V AC |
| Contact current dc1 | 2A @ 30V DC |
| Contact voltage max | 250V |
| Electrical life ac1 | 100000 cycles at 0.5A/125V AC |
| Electrical life dc1 | 200000 cycles at 1A/30V DC |
| Амплитуда вибрации | 3mm DA |
| Частота вибрации | 10-55Hz |
| Coil nominal voltage | 6V DC |
| Ном. напряжение катушки | 6V DC |
| Solder iron max temp | 350°C |
| Solder iron max time | 3sec |
| Solder wave max temp | 260°C |
| Solder wave max time | 5sec |
| Вибростойкость | 3mm DA 10..55Hz |
| Contact minimum power | 62.5VA |
| Сопр. изоляции | 1000MΩ @500V DC |
| Мин. коммутац. ток | 0.01mA |
| Min switching voltage | 10mV |
| Раб. температура | -40 to +70°C |
| Creepage coil contacts | ≥0.9mm |
| Clearance coil contacts | ≥0.5mm |
| Contact minimum current | 0.01mA |
| Contact minimum voltage | 10mV |
| Min switching power ac1 | 62.5VA |
| Макс. AC напряжение | 250V |
| Макс. DC напряжение | 30V |
| Coil resistance tolerance | ±10% |
| Temperature operating smt | -40°C to +85°C |
| Temperature operating tht | -40°C to +70°C |
| Coil operating voltage max | 15V |
| Coil operating voltage min | 4.5V |
| Contact continuous current | 2A |
| Contact voltage nominal ac | 125V / 250V |
| Continuous contact current | 2A |
| Reflow profile infrared t1 | 120-150°C |
| Reflow profile infrared t2 | 180-200°C |
| Dielectric strength terminals | 1000V AC |
| Reflow profile condensation t1 | 120-150°C |
| Reflow profile condensation t2 | 180-200°C |
| Reflow profile infrared t3 max | 250°C |
| Dielectric strength contact gap | 1000V AC |
| Эл. прочность катушка-контакты | 1000V AC |
| Reflow profile condensation t3 max | 235°C |
| Dielectric strength between terminals | 1000V AC |
