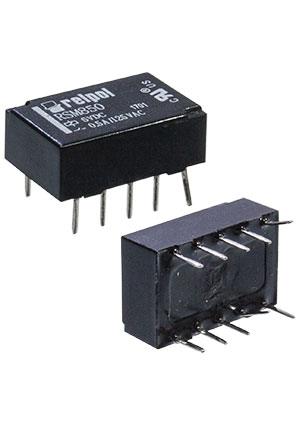

Реле RSM850-6112-85-1003
У поставщика
У поставщиков
38 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:38 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,89 |
| от 3 | 51,66 |
Описание
Реле электромагнитное сигнальное от RELPOL. Компонент рассчитан на напряжение катушки 12 В, мощность 0,14 Вт и время срабатывания 3 мс. Корпус 14,3x9,3x5,4 мм для THT-монтажа. Применяется в телекоммуникационном оборудовании, офисной технике, системах сигнализации и медицинском мониторинге.
Технические характеристики
| Масса | 1.5g |
| RoHS | Да |
| Тип | Signal Relay |
| Вес | 1.5g |
| Корпус | 14.3x9.3x5.4mm |
| Тип монтажа | tht (сквозное отверстие) |
| Coil code | 1003 |
| Мощность катушки | 0.14W |
| Размеры | 14.3x9.3x5.4mm |
| Fcc part68 | 1500V atmospheric overvoltage |
| Применение | telecommunications, office equipment, alarm systems, measurement, medical monitoring, home appliances, control sensors |
| Ток катушки | 46.6mA (calculated) |
| Форма контакта | 2 CO (DPDT) |
| Время срабатывания | 3ms |
| Тип упаковки | RSM850 THT black case |
| Время отпускания | 3ms |
| Макс. AC напр. | 250V AC |
| Max voltage dc | 30V DC |
| Сопр. катушки | 64.3Ω ±10% |
| Мех. ресурс | 10^8 cycles at 10800 cycles/h |
| Материал контакта | AgPd/Au (storage gold plating) |
| Ширина | 9.3mm |
| Ударопрочность | 50g (500 m/s^2), 11ms, functional |
| Высота | 5.4mm |
| Длина | 14.3mm |
| Степень защиты | IP67 |
| Степень защиты | IP67 |
| Rated current ac1 | 0.5A @ 125V AC |
| Rated current dc1 | 2A @ 30V DC |
| Сопр. контакта | ≤50mΩ |
| Contact current min | 0.01mA |
| Electrical life ac1 | 10^5 cycles at 0.5A, 125V AC, 1200 cycles/h |
| Electrical life dc1 | 2x10^5 cycles at 1A, 30V DC, 1200 cycles/h |
| Soldering time hand | max 3s |
| Время пайки волной | max 5s |
| Coil nominal voltage | 3V DC |
| Coil release voltage | ≥0.3V |
| Сопр. изоляции | 1000MΩ at 500V DC, 60s |
| Operate time typical | 3ms |
| Release time typical | 3ms |
| Вибростойкость | 3mm DA, 10-55Hz |
| Конфигурация контактов | 2 CO |
| Contact power min ac1 | 62.5VA |
| Сопр. изоляции | 1000MΩ at 500V DC |
| Мин. коммутац. ток | 0.01mA |
| Min switching voltage | 10mV |
| Contact voltage max ac | 250V |
| Creepage coil contacts | ≥0.9mm |
| Long term current load | 2A |
| Clearance coil contacts | ≥0.5mm |
| Min switching power ac1 | 62.5VA |
| Coil working voltage max | 7.5V |
| Coil working voltage min | 2.25V |
| Contact voltage rated ac | 125V |
| Contact voltage rated dc | 30V |
| Защита окр. среды | RTIII per EN 61810-7 |
| Contact current long term | 2A |
| Contact current rated ac1 | 0.5A |
| Contact current rated dc1 | 2A |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -40°C |
| Coil operating voltage max | 7.5V DC |
| Coil operating voltage min | 2.25V DC |
| Soldering temperature hand | max 350°C (60W max) |
| Темп. волн. пайки | max 260°C |
| Clearance air coil contacts | ≥0.5mm |
| Temperature range operation | -40..+70°C |
| Dielectric strength contact gap | 1000V AC |
| Эл. прочность катушка-контакты | 1000V AC |
| Dielectric strength between terminals | 1000V AC |
