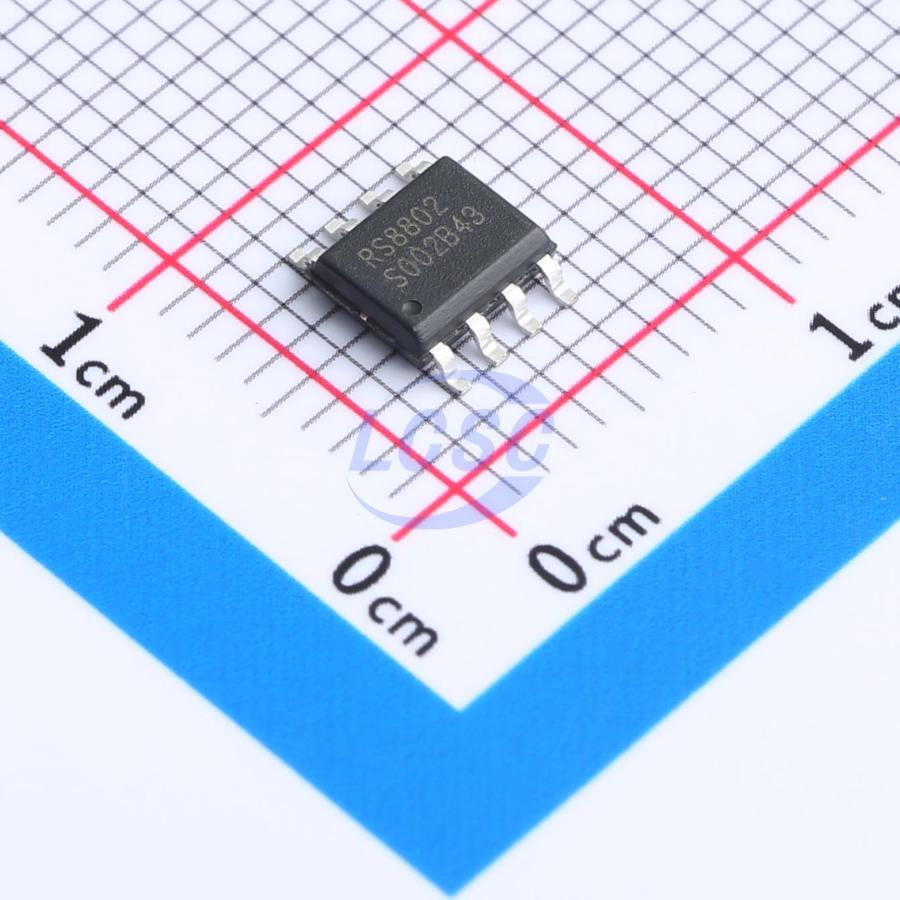

Драйвер управления затвором SOIC-8
У поставщика
ПроизводительRUNIC
КатегорияДрайверы MOSFET и IGBT
У поставщиков
2 015 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:1 565 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,35 |
| от 172 | 21,53 |
| от 285 | 19,93 |
| от 479 | 18,67 |
| от 797 | 17,78 |
Склад 13
В наличии:450 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,33 |
| от 45 | 20,99 |
| от 89 | 19,67 |
| от 178 | 18,61 |
| от 355 | 18,06 |
Описание
Микросхема драйвера управления затвором от RUNIC в компактном корпусе SOIC-8. Обеспечивает надежное переключение силовых транзисторов в цепях с напряжением до 600 В. Подходит для импульсных источников питания и преобразователей в промышленной автоматике.
Технические характеристики
| MSL | MSL1 |
| Корпус | SOIC-8 |
| Функция | Low-side gate driver |
| Тип монтажа | SMD |
| Описание | Dual 5A high-speed, low-side gate driver |
| Тип. время спада | 6ns |
| Тип. время нарастания | 7ns |
| Uvlo behavior | Outputs held low during VDD undervoltage lockout |
| Название компонента | RS8802HXK |
| Кол-во в упаковке | 4000 |
| Размер корпуса | 4.90mm x 3.90mm |
| Peak sink current | 5A |
| Конфиг. выводов | 1: NC; 2: INA; 3: GND; 4: INB; 5: OUTB; 6: VDD; 7: OUTA; 8: NC |
| Количество каналов | 2 |
| Peak source current | 5A |
| Output configuration | Rail-to-rail |
| Диапазон питания | 4.5V to 18V |
| Propagation delay typ | 13ns |
| Supported power devices | MOSFET, IGBT, GaN |
| Input float output state | низкий |
| Input logic compatibility | TTL/CMOS compatible thresholds independent of VDD; hysteretic |
| Matched propagation delays | Да |
| Output parallel capability | Да |
| Диап. раб. темп. | -40°C to +140°C |
| Описание (англ.) | SOIC-8 Gate Drivers RoHS |
| Supply voltage test condition | VDD = 12V |
| Input negative voltage tolerance | -4V |
