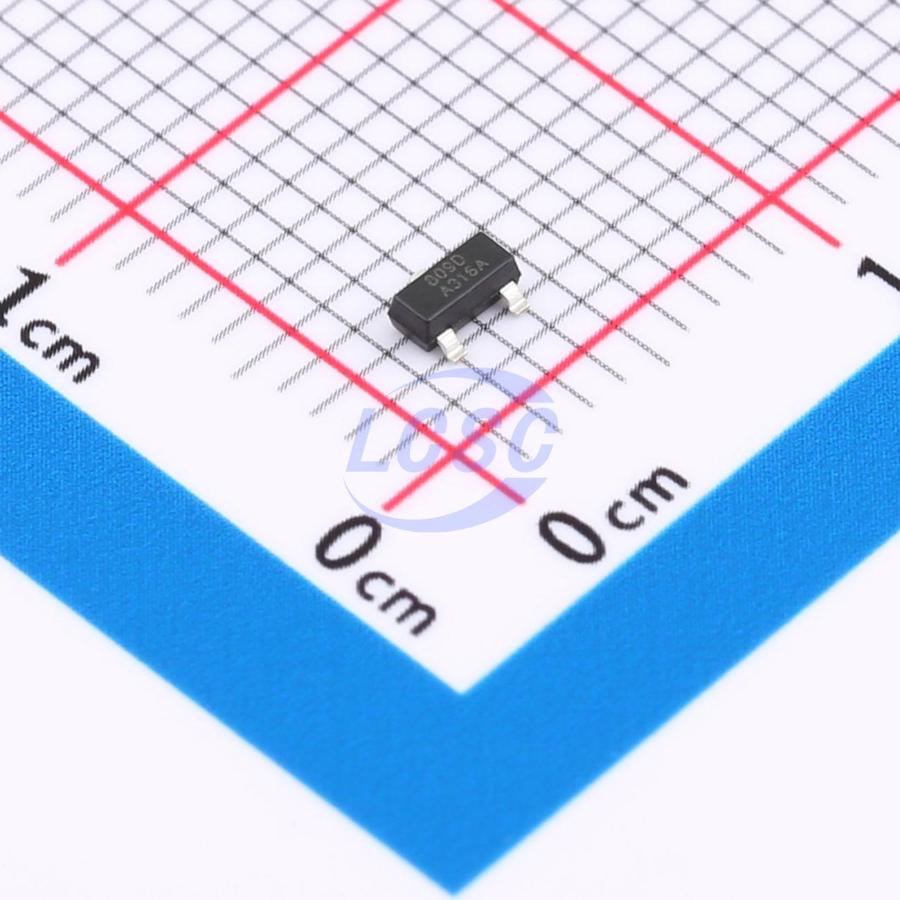

Супервизор электропитания со сторожевым таймером и ручным сбросом SOT23-3
У поставщика
ПроизводительRUNIC
КатегорияСупервизоры
У поставщиков
5 411 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 411 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 140 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,99 |
| от 178 | 4,45 |
| от 355 | 3,94 |
| от 709 | 3,59 |
| от 1 418 | 3,43 |
Описание
Микросхема супервизора электропитания от RUNIC. Контролирует напряжение питания, включает сторожевой таймер и поддерживает ручной сброс. Работает в диапазоне температур от -40 до +125°C, время задержки сброса — 200 мс, активный низкий уровень. Применяется в промышленной автоматике и встраиваемых системах для защиты от сбоев питания.
Технические характеристики
| ESD (мм) | ±300V |
| ЭСР HBM | ±6000V |
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Размер корпуса | 1.30mm×2.92mm |
| Тип выхода | push-pull active-low RESET |
| Reset threshold | 3.08V |
| Макс. ток питания | 40µA |
| Ток пит. тип. | 20µA |
| Vcc to reset delay | 30µs |
| Диап. вх. напр. | -0.5V to 6.0V |
| Reset threshold max | 3.16V |
| Reset threshold min | 3.00V |
| Диап. вых. напр. | -0.5V to 6.0V |
| Reset pulse width max | 350ms |
| Reset pulse width min | 100ms |
| Reset pulse width typ | 200ms |
| Диап. раб. напр. | 1.0V to 5.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Reset output low voltage | 0.4V |
| Continuous output current | ±20mA |
| Reset output high voltage | 0.7xVCC |
| Диап. темп. хр. | -65°C to +150°C |
| Reset threshold hysteresis | 15mV |
| Диап. раб. темп. | -40°C to +125°C |
| Абс. макс. напряжение питания | 6.0V |
| Описание (англ.) | -40?~+125? 200ms Active Low 1 SOT23 Supervisors RoHS |
| Термосопротивление кристалл-плата | 54.5°C/W |
| Continuous current through vcc or gnd | ±20mA |
| Термосопротивление переход-среда | 185.6°C/W |
| Reset threshold temperature coefficient | 30ppm/°C |
| Thermal resistance junction to case top | 104.3°C/W |
| Junction to top characterization parameter | 31.0°C/W |
| Junction to board characterization parameter | 54.5°C/W |
| Напряжение, В | 3,08 |
