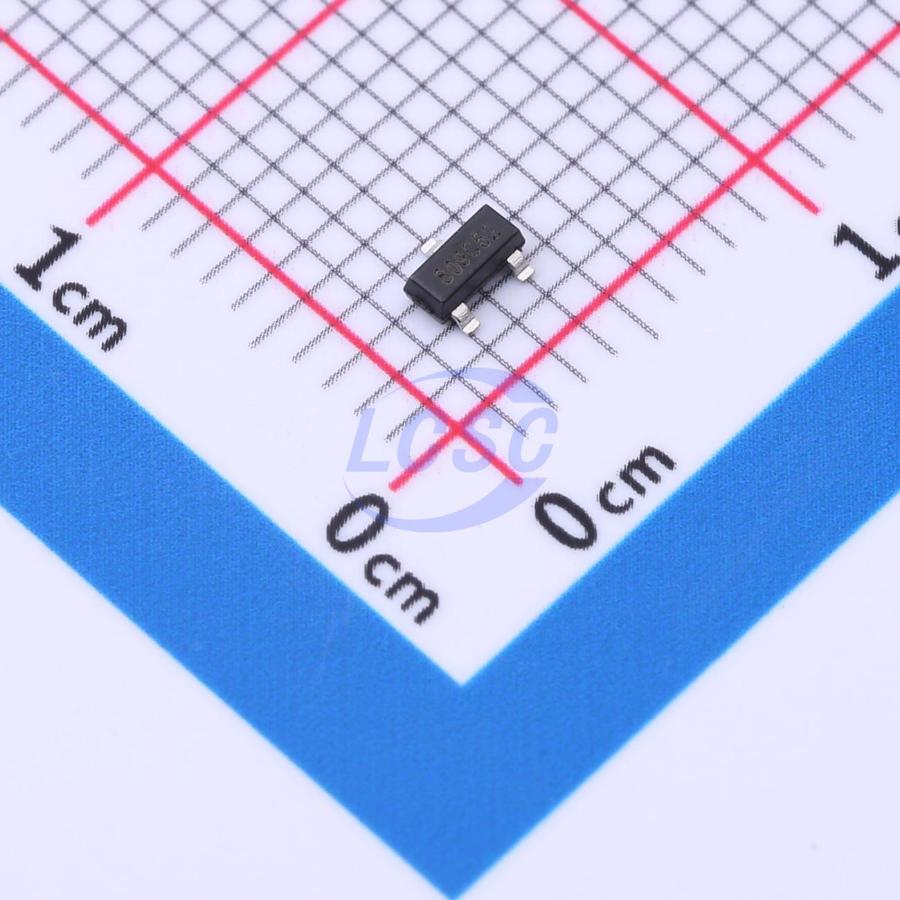

Супервизор электропитания со сторожевым таймером и ручным сбросом SOT23
У поставщика
ПроизводительRUNIC
КатегорияСупервизоры
У поставщиков
6 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,30 |
| от 167 | 9,96 |
| от 334 | 8,84 |
| от 667 | 7,98 |
| от 1 334 | 7,37 |
Описание
Микросхема супервизора электропитания от RUNIC контролирует напряжение питания и формирует сигнал сброса. Выполнена в компактном корпусе SOT-23-3, оснащена сторожевым таймером и функцией ручного сброса. Применяется в промышленной автоматике и микроконтроллерных устройствах для защиты от сбоев питания.
Технические характеристики
| Вывод 1 | GND |
| Вывод 2 | RESET |
| Вывод 3 | VCC |
| ESD (мм) | ±300V |
| ЭСР HBM | ±6000V |
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Описание | Supply Voltage Supervisor with Reset Circuits |
| Тип выхода | Push-pull, Active-Low RESET |
| Артикул | RS809-2.93YSF3 |
| Выводы корпуса | 3 |
| Маркировка корпуса | 809CXX |
| Вариант упаковки | Tape and Reel, 3000 |
| Размер корпуса | 1.30mm×2.92mm |
| Макс. ток питания | 40µA |
| Ток пит. тип. | 20µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.0V |
| Vcc to reset delay | 30µs |
| Reset threshold max | 3.00V |
| Reset threshold min | 2.86V |
| Reset threshold typ | 2.93V |
| Reset valid vcc min | 1.0V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.0V |
| Reset pulse width max | 350ms |
| Reset pulse width min | 100ms |
| Reset pulse width typ | 200ms |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Темп. перехода мин. | -65°C |
| Reset output voltage low | 0.4V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reset output sink current | 1.2mA |
| Reset output voltage high | 0.7xVCC |
| Абс. макс. входное напряжение | 6.0V |
| Reset threshold hysteresis | 14mV |
| Макс. напряжение питания | 6.0V |
| Reset output source current | 500µA |
| Описание (англ.) | SOT-23 Monitors & Reset Circuits |
| Absolute max input clamp current | -20mA |
| Reset threshold temp coefficient | 30ppm/°C |
| Absolute max output clamp current | -20mA |
| Absolute max output voltage active | VCC+0.5V |
| Absolute max output voltage high z | 6.0V |
| Термосопротивление кристалл-плата | 54.5°C/W |
| Absolute max continuous output current | ±20mA |
| Термосопротивление переход-среда | 185.6°C/W |
| Absolute max continuous current vcc gnd | ±20mA |
| Thermal resistance junction to case top | 104.3°C/W |
| Thermal characterization junction to top | 31.0°C/W |
| Thermal characterization junction to board | 54.5°C/W |
| Напряжение, В | 2,93 |
