Источник опорного напряжения 2.5....36 В регулируемый
У поставщика
ПроизводительRUNIC
КатегорияИсточники опорного напряжения
У поставщиков
11 655 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:10 192 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,99 |
| от 561 | 5,85 |
| от 956 | 5,21 |
| от 1 580 | 4,70 |
| от 2 640 | 4,36 |
Склад 13
В наличии:1 463 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 106 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,58 |
| от 135 | 5,97 |
| от 270 | 5,36 |
| от 539 | 4,91 |
| от 1 078 | 4,72 |
Описание
Регулируемый источник опорного напряжения от RUNIC. Работает в диапазоне от 2,5 до 36 В с точностью ±0,5% и выходным током до 100 мА. Выпускается в компактном корпусе SOT23-3. Подходит для блоков питания, промышленной автоматики и измерительных схем.
Технические характеристики
| MSL | MSL3 |
| ESD (мм) | ±200V |
| ESD CDM | ±1000V |
| ЭСР HBM | ±4000V |
| Корпус | SOT-23-3 |
| Функция | Adjustable shunt regulator with 2.5V internal reference |
| Тип монтажа | SMD |

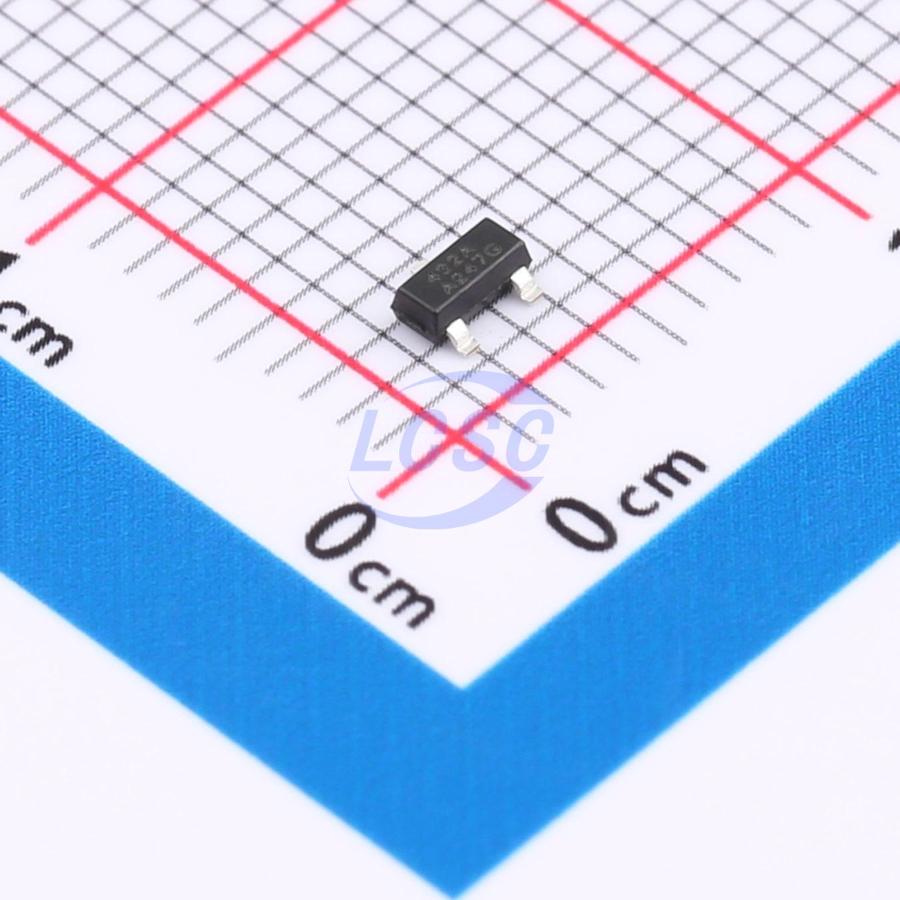

| Компонент | RS432AYSF3 |
| Без свинца | Да |
| Упаковка | Tape and Reel, 3000 |
| Описание | Precision programmable reference, adjustable shunt regulator |
| Применение | Adjustable voltage and current referencing, Power supply, Zener replacement, Voltage monitoring, Comparator with integrated reference, Precision voltage reference |
| Выходной шум | Low |
| Выводы корпуса | 3 |
| Turn on response | Fast |
| Размер корпуса | 1.30mm x 2.92mm |
| Конфиг. выводов | RS432: Ref=1, Cathode=2, Anode=3 |
| Рассеиваемая мощность | 370mW |
| Опорное напряжение | 2.5V typical |
| Диап. вых. напр. | 2.5V to 36V |
| Sink current capability | 0.5mA to 100mA |
| Темп. коэф. | 50ppm/°C typical |
| Temperature compensated | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dynamic output impedance | 0.2Ω |
| Диап. темп. хр. | -55°C to +150°C |
| Допуск опор. напр. | 0.5% at 25°C (A grade) |
| Cathode voltage absolute max | -0.3V to 37V |
| Описание (англ.) | 2.5V~36V ±0.5% 2.5V~36V 100mA Adjustable SOT-23-3 Voltage Reference RoHS |
| Диапазон темп. перехода | -40°C to +150°C |
| Reference input current absolute max | -0.05mA to +10mA |
| Термосопротивление переход-среда | 295°C/W |
| Cathode current continuous absolute max | -100mA to +155mA |
