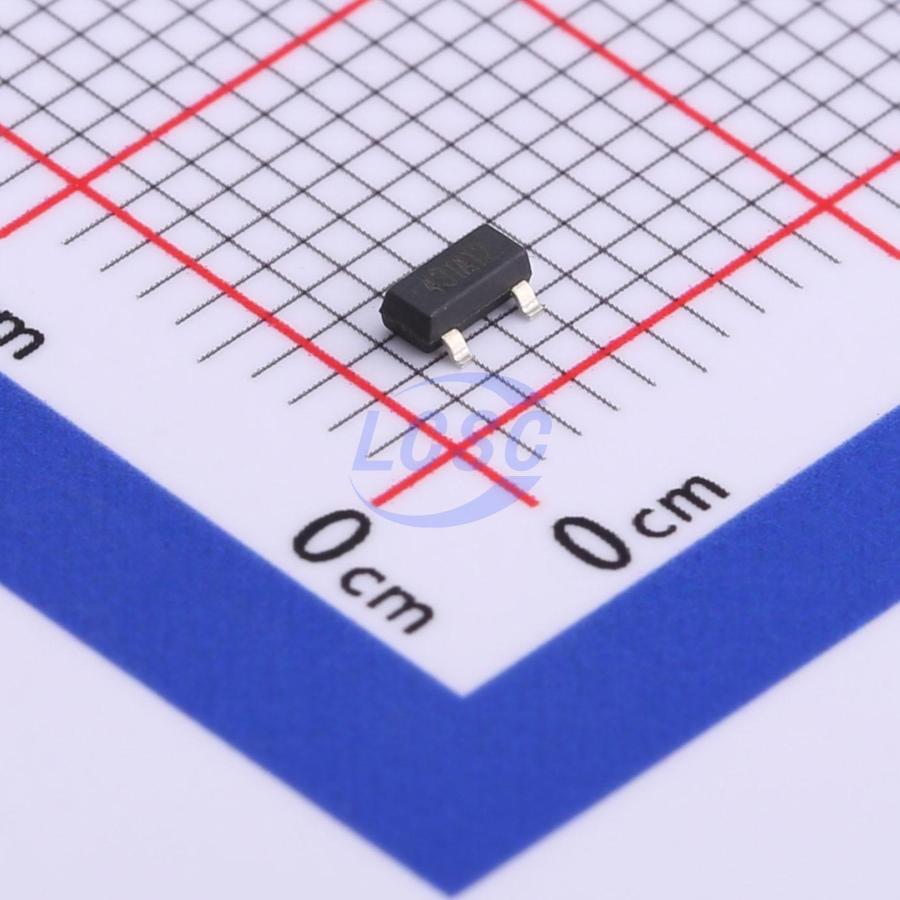

Микросхема RS431AYSF3
У поставщика
У поставщиков
24 298 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:24 298 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,39 |
| от 634 | 5,32 |
| от 1 057 | 4,73 |
| от 1 762 | 4,26 |
| от 2 936 | 3,93 |
Описание
Микросхема RS431AYSF3 от RUNIC — это программируемый источник опорного напряжения. Работает в широком диапазоне токов и напряжений, выпускается в компактном корпусе для поверхностного монтажа. Обеспечивает высокую стабильность выходного сигнала. Применяется в импульсных блоках питания, зарядных устройствах и промышленной автоматике.
Технические характеристики
| Тип | Источник опорного напряжения |
| ESD (мм) | ±200V |
| ESD CDM | ±1500V |
| ЭСР HBM | ±5000V |
| Маркировка | 431AXX |
| Корпус | SOT23-3 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | Precision programmable reference, 0.5% A grade |
| Артикул | RS431AYSF3 |
| Лента и катушка | 3000 |
| Кол-во выводов | 3 |
| Dynamic impedance | 0.2Ohm typ, 0.5Ohm max at f<=1kHz |
| Размер корпуса | 1.30mm x 2.92mm |
| Рассеиваемая мощность | 370mW |
| Опорное напряжение | 2.5V |
| Темп. хранения | -55°C to +150°C |
| Выходное напряжение шума | low |
| Cathode current range | 0.5mA to 100mA |
| Reference input current | 1.7uA typ, 4uA max |
| Reference voltage range | 2.488V to 2.512V (IKA=10mA, VKA=VREF) |
| Sink current capability | 0.5mA to 100mA |
| Темп. коэф. | 50ppm/°C typical |
| Off state cathode current | 0.05uA typ, 0.5uA max |
| Cathode voltage recommended | VREF to 36V |
| Output voltage programmable | VREF to 36V |
| Допуск опор. напр. | 0.5% at 25°C |
| Cathode current absolute max | -100mA to +155mA |
| Cathode voltage absolute max | 37V |
| Темп. окр. среды | -40°C to +125°C |
| Рабочая температура перехода | -40°C to +150°C |
| Reference input current deviation | 2uA typ, 5uA max over -40°C to +125°C |
| Термосопротивление кристалл-плата | 54.5°C/W |
| Minimum cathode current for regulation | 0.3mA typ, 0.5mA max |
| Термосопротивление переход-среда | 185.6°C/W |
| Thermal resistance junction to case top | 104.3°C/W |
| Thermal characterization junction to top | 31.0°C/W |
| Thermal characterization junction to board | 54.5°C/W |
| Reference voltage deviation over temperature | 20mV typ, 60mV max |
| Ratio change reference voltage to cathode voltage | -1.2mV/V typ (10V~VREF), -1.5mV/V typ (36V~10V) |
