Усилитель операционный вход 1пА 1МГц одиночный SOT-23-5
У поставщика
ПроизводительRUNIC
КатегорияМикросхемы
У поставщиков
11 569 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:8 272 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,11 |
| от 664 | 5,08 |
| от 1 107 | 4,51 |
| от 1 845 | 4,05 |
| от 3 050 | 3,74 |
Склад 12
В наличии:2 100 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 100 | 7,98 |
| от 1 000 | 6,82 |
Склад 13
В наличии:1 197 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 110 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,31 |
| от 166 | 5,78 |
| от 332 | 5,24 |
| от 663 | 4,75 |
| от 1 325 | 4,39 |
Описание

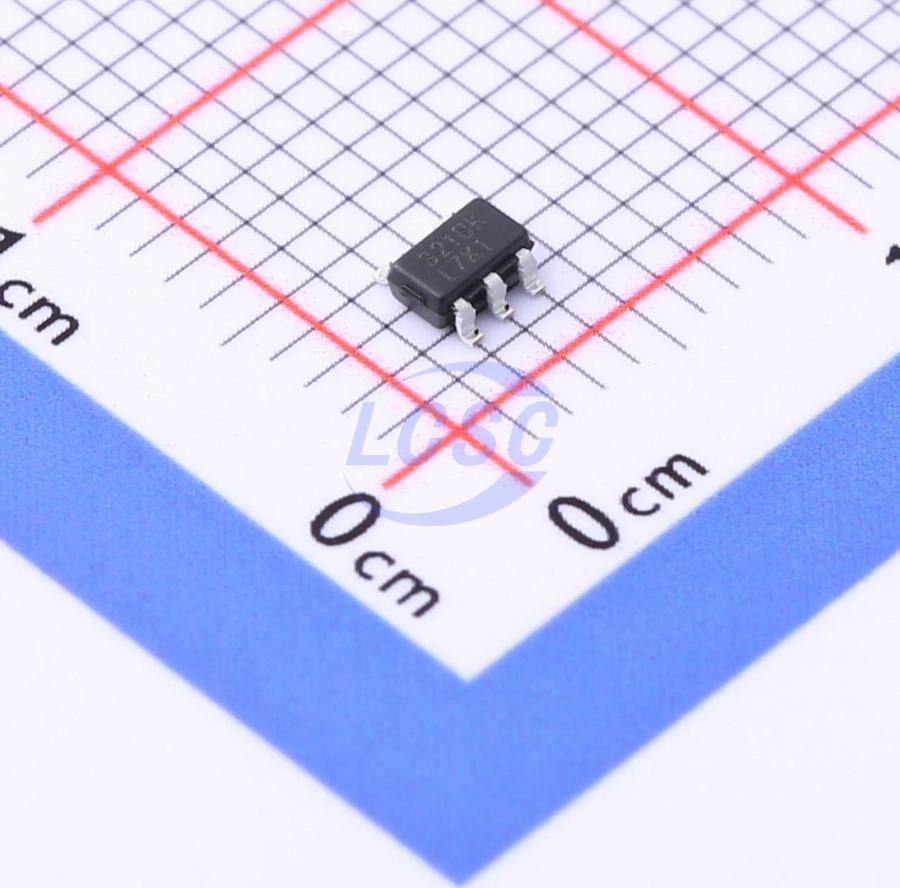

Операционный усилитель RUNIC RS321BKXF — одиночный Rail-to-Rail усилитель с малым входным током 1 пА и полосой пропускания 1 МГц. Выполнен в компактном корпусе SOT-23-5, работает от напряжения 2.5–5.5 В при типовом токе потребления 85 мкА. Подходит для портативных устройств, датчиков и схем с батарейным питанием.
Технические характеристики
| Каналы | 1 |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm×1.60mm |
| Скорость нарастания | 0.45V/us |
| Тип входа | Rail-to-Rail |
| Тип выхода | Rail-to-Rail |
| Тип упаковки | SOT-23-5 |
| Phase margin | 64° |
| Корпус | SOT-23-5 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Макс. ток покоя | 140uA |
| Ток покоя тип. | 85uA |
| Произведение усиления на полосу | 1MHz |
| Тип. входной ток смещения | 10pA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Тип. входной ток смещ. | 10pA |
| Макс. напряжение смещения | 4.5mV |
| Тип. напряжение смещения вх. | 0.8mV |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output current source typ | 120mA |
| Output swing from rail 2kΩ | 25mV |
| Output swing from rail 10kΩ | 8mV |
| Описание (англ.) | 1pA Single 1.1MHz SOT-23-5 Operational Amplifier ROHS |
| КСС мин. | 62dB |
| Common mode rejection ratio typ | 85dB |
| Input voltage noise density 1kHz | 22nV/√Hz |
| Power supply rejection ratio min | 64dB |
| Power supply rejection ratio typ | 75dB |
| Input voltage noise density 10kHz | 20nV/√Hz |
