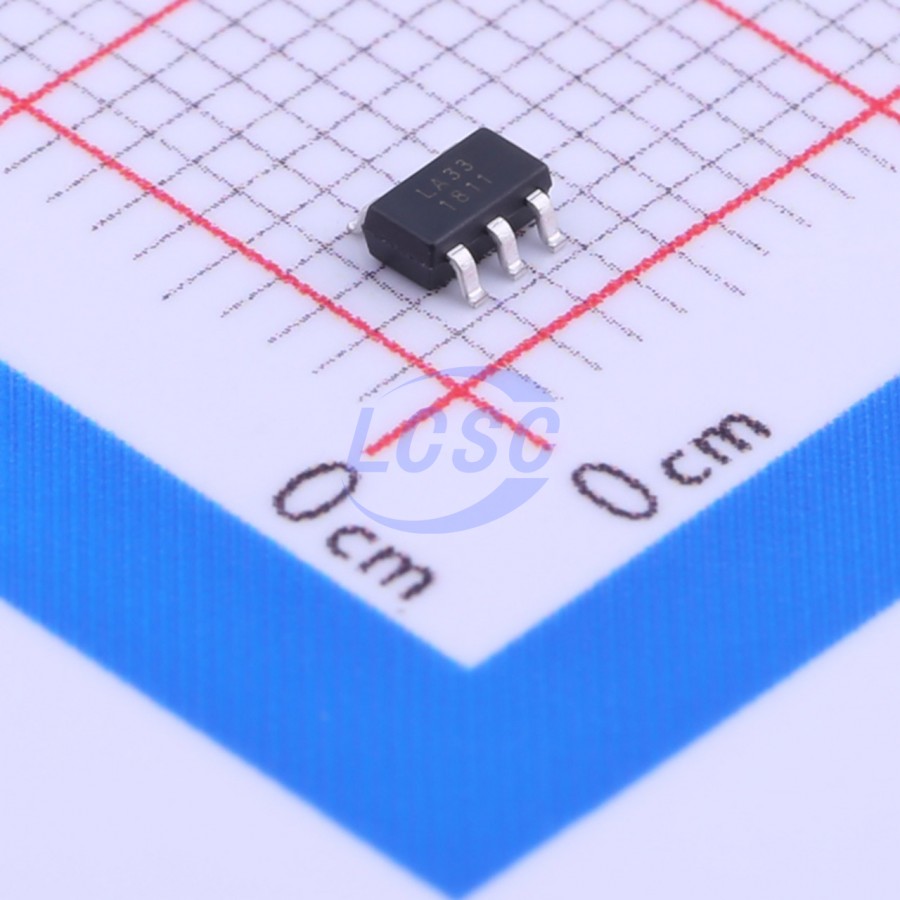

Линейный регулятор RS3219-3.3YF5
У поставщика
У поставщиков
13 634 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:7 128 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 126 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,52 |
| от 383 | 4,66 |
| от 765 | 3,94 |
| от 1 530 | 3,40 |
| от 3 000 | 3,06 |
Склад 39
В наличии:6 506 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,41 |
| от 925 | 3,62 |
| от 1 530 | 3,18 |
| от 2 526 | 2,83 |
| от 4 233 | 2,59 |
Описание
Линейный стабилизатор напряжения RS3219-3.3YF5 от RUNIC обеспечивает фиксированное выходное напряжение 3,3 В. Компонент отличается низким падением напряжения и малым собственным током потребления, что делает его эффективным решением для портативных устройств. Предназначен для стабилизации питания в схемах с батарейным или низковольтным питанием.
Технические характеристики
| Тип | Low-dropout linear regulator (LDO) |
| Корпус | SOT23-5 |
| Тип монтажа | SMD |
| Компонент | RS3219-3.3YF5 |
| Упаковка | Tape and Reel, 3000 |
| Выводы корпуса | 5 |
| Корпус | SOT-23-5 |
| Esd ratings mm | ±500V |
| Вых. напряжение | 3.3V |
| Esd ratings hbm | ±6000V |
| Входной конденсатор | 1µF ceramic |
| Рег. линии | 0.03%/V typ, 0.09%/V max |
| Рег. нагрузки | 0.002%/mA typ, 0.005%/mA max |
| Package marking | LA33 |
| Выходной конденсатор | 1µF ceramic |
| Ток отключения | 0.01µA (10nA) |
| Макс. вх. напр. | 7.5V |
| Мин. входное напряжение | 1.7V |
| Размер корпуса | 1.60mm × 2.92mm |
| Рассеиваемая мощность | 0.5W |
| Ток покоя | 120µA typ, 200µA max |
| Макс. вых. ток | 300mA |
| Shutdown exit delay | 50µs |
| Выходное напряжение шума | 38µVPP (0.1Hz to 10Hz) |
| En input bias current | 0.01µA |
| Orderable part number | RS3219-3.3YF5 |
| En input threshold low | 0.3V |
| En input threshold high | 1.4V (VIN=1.7V), 2.0V (VIN=7.5V) |
| Точность выходного напряжения | ±2.5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dropout voltage at 300ma | 280mV typ, 400mV max |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to +150°C |
| Абс. макс. входное напряжение | 8V |
| Dropout voltage typ at 1ma | 0.95mV |
| Диап. раб. темп. | -40°C to +85°C |
| Гистерезис тепловой защиты | 15°C |
| Коэффициент подавления питания | 56dB at 217Hz, 55dB at 1kHz |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | Low Power, Low Dropout, 300-mA Low-Noise, Low-IQ LDO |
| Термосопротивление кристалл-плата | 39.5°C/W |
| Термосопротивление переход-среда | 250°C/W |
| Thermal resistance junction to case top | 84.3°C/W |
| Thermal characterization parameter junction to top | 2.86°C/W |
| Thermal characterization parameter junction to board | 58.7°C/W |
