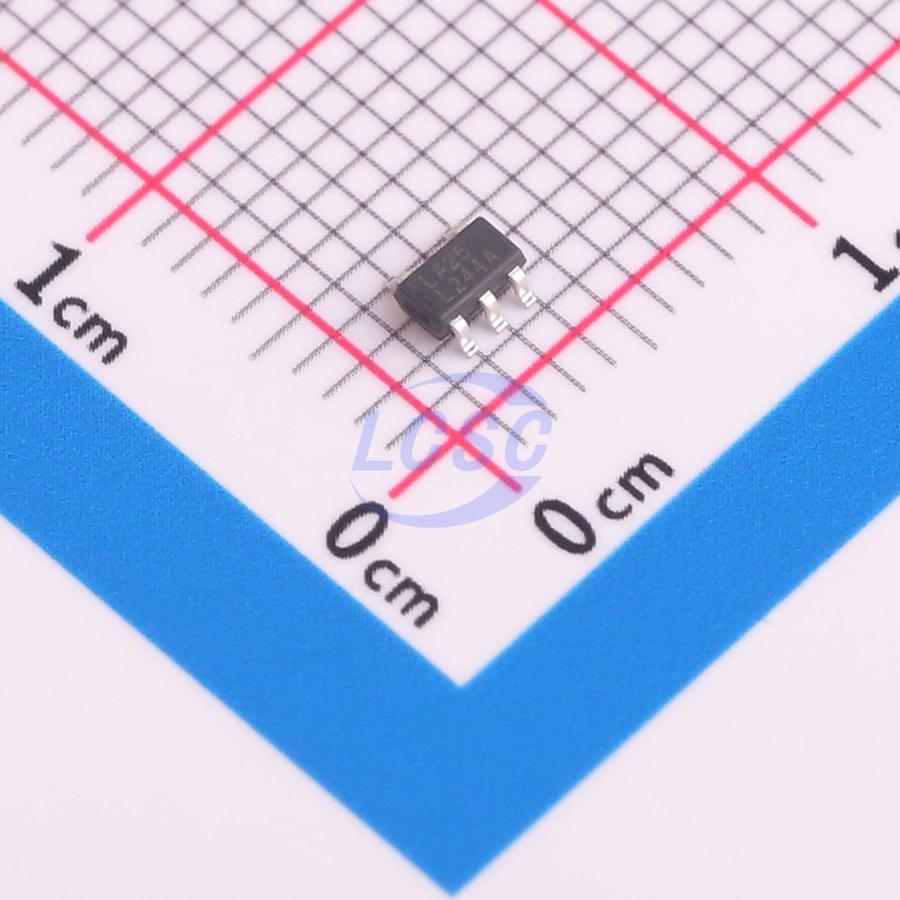

Линейный регулятор RS3219-2.5YF5
У поставщика
У поставщиков
2 530 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:2 530 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,26 |
| от 760 | 4,35 |
| от 1 287 | 3,84 |
| от 2 135 | 3,44 |
| от 3 568 | 3,16 |
Описание
Линейный стабилизатор напряжения RS3219-2.5YF5 от RUNIC обеспечивает фиксированное выходное напряжение 2,5 В. Компонент отличается низким падением напряжения и малым собственным потреблением тока. Предназначен для построения экономичных источников питания в портативной и встраиваемой электронике.
Технические характеристики
| ESD (мм) | ±500V |
| ЭСР HBM | ±6000V |
| Корпус | SOT23-5 |
| Тип монтажа | SMD |
| Psrr 1khz | 55dB |
| Psrr 217hz | 56dB |
| Выходной шум | 38µVpp (0.1Hz to 10Hz) |
| Вых. напряжение | 2.5V |
| Падение напряжения | 0.95mV typ at 1mA, 280mV typ at 300mA |
| Входной конденсатор | 1µF |
| Рег. линии | 0.03%/V typ, 0.09%/V max |
| Рег. нагрузки | 0.002%/mA typ, 0.005%/mA max |
| Выходной конденсатор | 1µF |
| Ток отключения | 0.01µA typ |
| Тепловая защита | 150°C |
| Макс. вх. напр. | 7.5V |
| Мин. входное напряжение | 1.7V |
| Рассеиваемая мощность | 0.5W |
| Ток покоя | 120µA typ, 200µA max |
| Макс. вых. ток | 300mA |
| Размеры упаковки | 1.60mm×2.92mm |
| Shutdown exit delay | 50µs |
| Точность выходного напряжения | ±2.5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Enable input bias current | 0.01µA typ, 1µA max |
| Диап. темп. хр. | -65°C to +150°C |
| Enable input threshold low | 0.3V |
| Enable input threshold high | 1.4V (VIN=1.7V), 2.0V (VIN=7.5V) |
| Диап. раб. темп. | -40°C to +85°C |
| Гистерезис тепловой защиты | 15°C |
| Описание (англ.) | 2.5 V, 150 mA CMOS LDO regulator, SOT‑23‑5, ultra‑low IQ, up to 36 V input |
| Термосопротивление кристалл-плата | 39.5°C/W |
| Термосопротивление переход-среда | 250°C/W |
| Thermal resistance junction to case top | 84.3°C/W |
