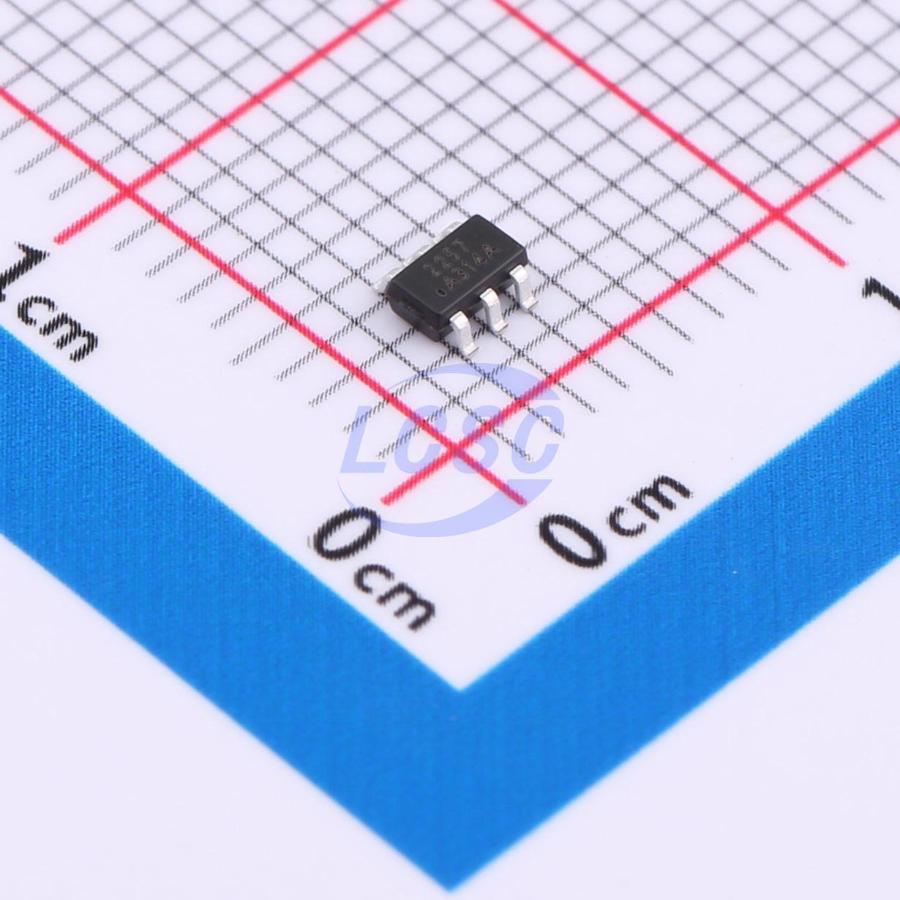

Микросхема интерфейсов RS2257XH
У поставщика
У поставщиков
9 063 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:7 129 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,53 |
| от 341 | 9,88 |
| от 577 | 8,94 |
| от 953 | 8,20 |
| от 1 601 | 7,69 |
Склад 13
В наличии:1 934 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,21 |
| от 100 | 10,57 |
| от 200 | 9,80 |
| от 399 | 8,99 |
| от 798 | 8,36 |
Описание
Микросхема интерфейсов RS2257XH от RUNIC представляет собой аналоговый коммутатор/мультиплексор. Предназначена для коммутации аналоговых или цифровых сигналов в различных электронных устройствах. Отличается низким сопротивлением открытого канала и малым энергопотреблением. Применяется в системах сбора данных, аудиотехнике и измерительном оборудовании.
Технические характеристики
| ESD (мм) | 100V |
| ЭСР HBM | 1000V |
| Корпус | SOT23-6 |
| Упаковка | Tape and Reel, 3000 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | Ultra Low ON-Resistance, Low Voltage, SPDT Analog Switch |
| Артикул | RS2257XH |
| Bandwidth 3db | 30MHz |
| Peak current max | ±800mA |
| Analog signal range | 0V to V+ |
| Off isolation 10khz | -86dB |
| Turn on time typ 5v | 50ns |
| Input low voltage 5v | 0.6V |
| Off isolation 100khz | -68dB |
| On resistance typ 5v | 0.6Ω |
| Диапазон питания | 1.8V to 5.5V |
| Turn off time typ 5v | 15ns |
| Turn on time typ 3v3 | 50ns |
| Capacitance nc no off | 80pF |
| Input high voltage 5v | 1.5V |
| Input low voltage 3v3 | 0.5V |
| On resistance typ 3v3 | 1.0Ω |
| Размеры корпуса мм | E: 0.950(BSC); A max: 1.250; A min: 1.050; D max: 3.020; D min: 2.820; E max: 1.700; E min: 1.500; L max: 0.600; L min: 0.300; B max: 0.500; B min: 0.300; C max: 0.200; C min: 0.100; A1 max: 0.100; A1 min: 0.000; A2 max: 1.150; A2 min: 1.050; E1 max: 2.950; E1 min: 2.650; E1 max: 2.000; E1 min: 1.800; Theta max: 8°; Theta min: 0° |
| Turn off time typ 3v3 | 17ns |
| Continuous current max | ±500mA |
| Input high voltage 3v3 | 1.3V |
| Leakage current on max | 1μA |
| Leakage current off max | 1μA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Capacitance nc no com on | 350pF |
| Макс. темп. перехода | 150°C |
| On resistance max 5v 25c | 1.0Ω |
| Power supply current max | 1μA |
| Макс. ток утечки входа | 1μA |
| On resistance max 3v3 25c | 1.5Ω |
| On resistance max 5v full | 1.2Ω |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C |
| On resistance match typ 5v | 0.04Ω |
| On resistance max 3v3 full | 1.7Ω |
| Thermal resistance sot23 6 | 200°C/W |
| On resistance match typ 3v3 | 0.04Ω |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | SOT-23-6 Analog SwItches / MultIplexers |
| Break before make time typ 5v | 11ns |
| On resistance flatness typ 5v | 0.18Ω |
| Break before make time typ 3v3 | 10ns |
| On resistance flatness typ 3v3 | 0.54Ω |
| On resistance match max 5v 25c | 0.1Ω |
| On resistance match max 3v3 25c | 0.1Ω |
| On resistance match max 5v full | 0.12Ω |
| On resistance match max 3v3 full | 0.12Ω |
| On resistance flatness max 5v 25c | 0.3Ω |
| On resistance flatness max 3v3 25c | 0.7Ω |
| On resistance flatness max 5v full | 0.4Ω |
| On resistance flatness max 3v3 full | 0.8Ω |
| Тип | RS2257 |
