Мультиплексор/демультиплексор аналоговый 8х1
У поставщика
ПроизводительRUNIC
У поставщиков
7 235 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:5 611 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,00 |
| от 262 | 13,01 |
| от 445 | 11,88 |
| от 734 | 10,98 |
| от 1 223 | 10,36 |
Склад 13
В наличии:1 624 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,33 |
| от 68 | 13,33 |
| от 135 | 12,34 |
| от 270 | 11,56 |
| от 539 | 11,17 |
Описание

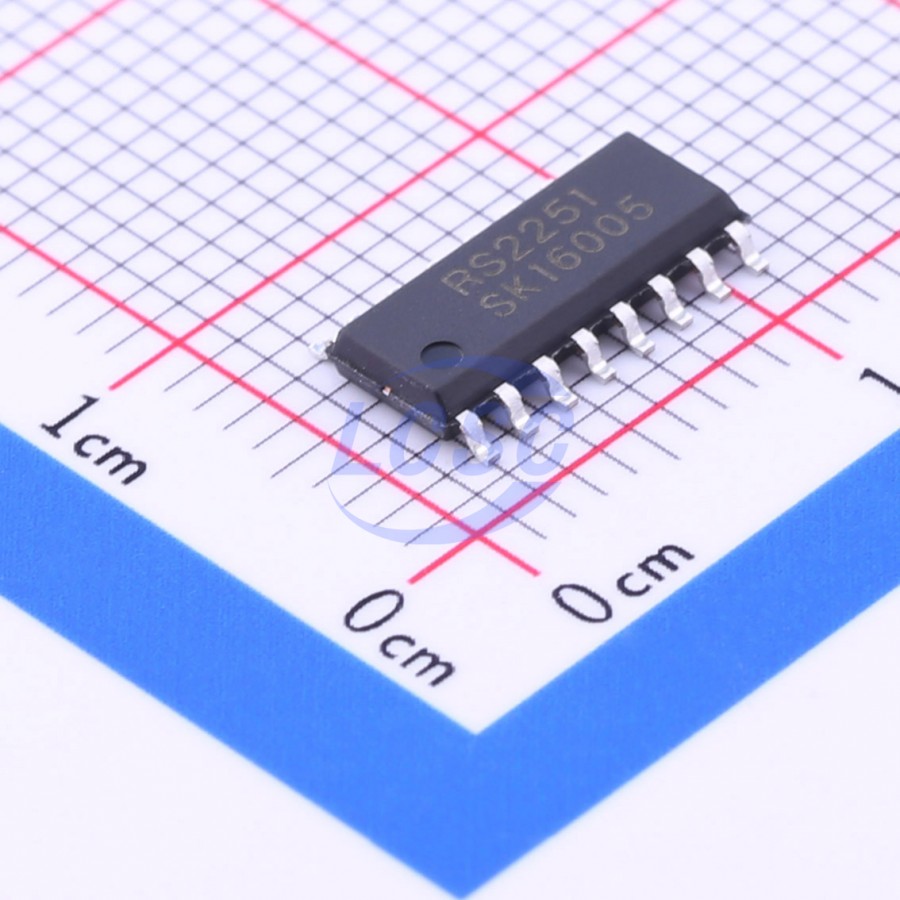

Аналоговый мультиплексор/демультиплексор 8х1 от RUNIC. Микросхема на КМОП-структуре коммутирует до восьми каналов, выпускается в корпусе SOIC16. Упаковка — лента и катушка. Применяется в системах сбора данных, аудио- и видеокоммутации, промышленной автоматике.
Технические характеристики
| ESD (мм) | ±200V |
| ЭСР HBM | ±3000V |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Компонент | RS2251XS16 |
| Упаковка | Tape and Reel, 4000 |
| Кол-во выводов | 16 |
| Описание | CMOS Single 8-Channel Analog Multiplexer/Demultiplexer |
| Off isolation | -83dB |
| Артикул | RS2251XS16 |
| Bandwidth 3db 5v | 180MHz |
| Bandwidth 3db 3v3 | 180MHz |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Charge injection 5v | 6pC |
| Макс. ток утечки | 1000nA |
| Leakage current typ | 1nA |
| Charge injection 3v3 | 4pC |
| On resistance typ 5v | 48Ω |
| Input current low max | 1000nA |
| Input current low typ | 1nA |
| Input off capacitance | 4.7pF |
| On resistance typ 3v3 | 100Ω |
| Output on capacitance | 16pF |
| Enable turn on time 5v | 150ns |
| Input current high max | 1000nA |
| Input current high typ | 1nA |
| Logic threshold low 5v | 0.5V |
| Output off capacitance | 12.7pF |
| Enable turn off time 5v | 80ns |
| Enable turn on time 3v3 | 160ns |
| Logic threshold high 5v | 1.7V |
| Logic threshold low 3v3 | 0.5V |
| On resistance match typ | 1.5Ω |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Enable turn off time 3v3 | 130ns |
| Макс. темп. перехода | 150°C |
| Logic threshold high 3v3 | 1.7V |
| On resistance max 5v 25c | 58Ω |
| Switch input current max | ±20mA |
| Break before make time 5v | 60ns |
| Internal abc fall time 5v | 60ns |
| Internal abc rise time 5v | 50ns |
| On resistance max 3v3 25c | 130Ω |
| On resistance max 5v full | 67Ω |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Суммарный коэффициент гармоник | 0.7% |
| Address transition time 5v | 150ns |
| Break before make time 3v3 | 90ns |
| Абс. макс. вх. напр. | VCC+0.3V |
| Input voltage absolute min | -0.3V |
| Internal abc fall time 3v3 | 85ns |
| Internal abc rise time 3v3 | 80ns |
| On resistance flatness typ | 17Ω |
| On resistance max 3v3 full | 140Ω |
| Peak switch current pulsed | ±40mA |
| Address transition time 3v3 | 230ns |
| On resistance match max 25c | 5Ω |
| Power supply current 5v max | 6μA |
| Power supply current 5v typ | 0.001μA |
| Абс. макс. напряжение питания | 6V |
| Supply voltage absolute min | -0.3V |
| On resistance match max full | 5.3Ω |
| Power supply current 3v3 max | 3μA |
| Power supply current 3v3 typ | 0.001μA |
| Описание (англ.) | CMOS Single 8-Channel Analog Multiplexer/Demultiplexer |
| On resistance flatness max 25c | 25Ω |
| Thermal parameter junction top | 26.9°C/W |
| On resistance flatness max full | 28Ω |
| Thermal parameter junction board | 34.7°C/W |
| Thermal resistance junction board | 34.8°C/W |
| Тепловое сопротивление переход-среда | 76°C/W |
| Thermal resistance junction case top | 42.1°C/W |
| Количество контактов | 16 |
