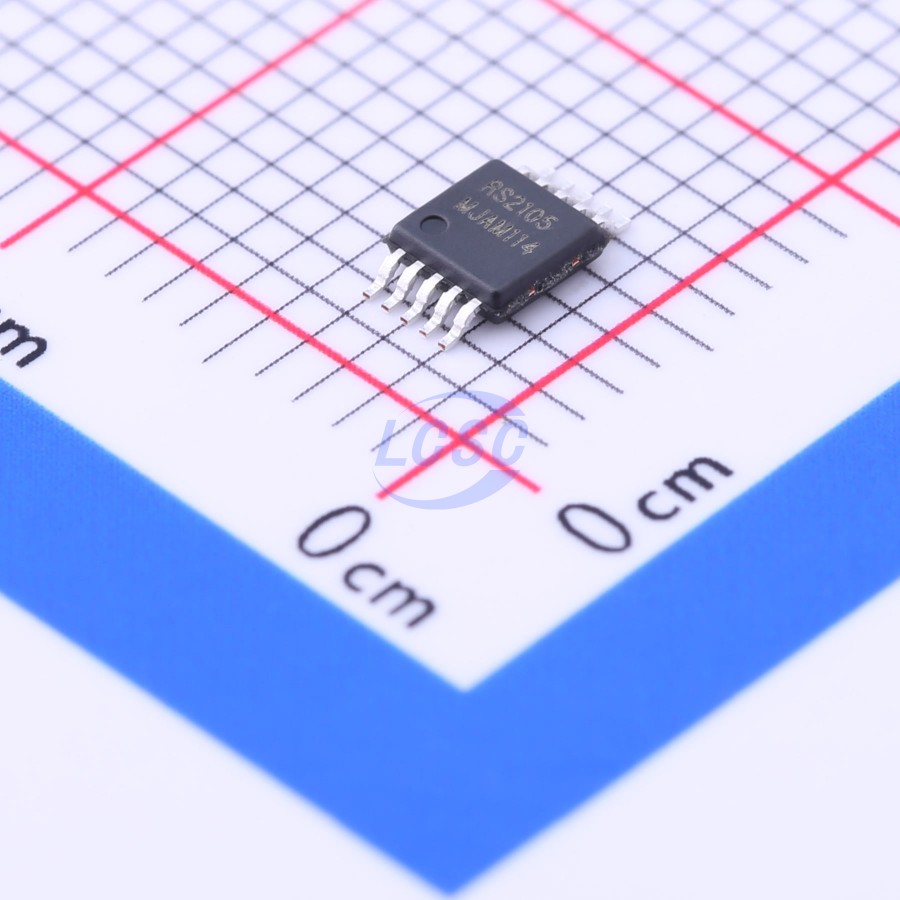

RS2105XN
У поставщика
ПроизводительRUNIC
У поставщиков
9 151 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:5 020 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,72 |
Склад 16
В наличии:4 000 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,26 |
Склад 13
В наличии:131 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,56 |
| от 78 | 7,03 |
| от 155 | 6,43 |
| от 309 | 5,80 |
| от 617 | 5,29 |
Описание
RS2105XN — аналоговый коммутатор/мультиплексор от RUNIC. Предназначен для коммутации аналоговых сигналов в низковольтных цепях. Отличается низким сопротивлением открытого канала и малым энергопотреблением. Применяется в аудио- и видеоаппаратуре, портативных устройствах и системах сбора данных.
Технические характеристики
| ESD (мм) | ±300V |
| ЭСР HBM | ±1000V |
| Корпус | MSOP-10 |
| Тип монтажа | SMD |
| Тип переключателя | SPDT |
| Mounting Type | Surface Mount |
| -3db Bandwidth | 30MHz |
| Package / Case | 10-TFSOP, 10-MSOP (0.118", 3.00mm Width) |
| Switch Circuit | SPDT |
| Кол-во выводов | 10 |
| On capacitance | 350pF |
| Off capacitance | 80pF |
| Peak current max | 800mA |
| Описание | IC SWITCH SPDT X 2 1OHM 10MSOP |
| Number of Circuits | 2 |
| Bandwidth minus3db | 30MHz |
| Количество каналов | 2 |
| Макс. ток питания | 1μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Analog signal range | 0V to V+ |
| Макс. ток утечки | 1μA |
| Off isolation 10khz | -86dB |
| Turn on time typ 5v | 50ns |
| Off isolation 100khz | -68dB |
| On resistance typ 5v | 0.6Ω |
| Turn off time typ 5v | 15ns |
| Turn on time typ 3v3 | 50ns |
| Operating Temperature | -40°C ~ 125°C |
| On resistance typ 3v3 | 1.0Ω |
| Turn off time typ 3v3 | 17ns |
| Continuous current max | 500mA |
| Supplier Device Package | 10-MSOP |
| Package dimensions msop | 3.0mm x 3.0mm x 1.1mm (max) |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Input low voltage 5v max | 0.6V |
| On resistance max 5v 25c | 1.0Ω |
| Power supply current max | 1μA |
| On-State Resistance (Max) | 1Ohm |
| Input high voltage 5v min | 1.5V |
| Макс. ток утечки входа | 1μA |
| Input low voltage 3v3 max | 0.5V |
| On resistance max 3v3 25c | 1.5Ω |
| On resistance max 5v full | 1.2Ω |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Break before make time typ | 110ns |
| Input high voltage 3v3 min | 1.3V |
| On resistance match typ 5v | 0.04Ω |
| On resistance max 3v3 full | 1.7Ω |
| Абс. макс. напряжение питания | 6V |
| Switch Time (Ton, Toff) (Max) | 50ns, 15ns (Typ) |
| Voltage - Supply, Single (V+) | 1.8V ~ 5.5V |
| On resistance flatness typ 5v | 0.18Ω |
| On resistance flatness typ 3v3 | 0.54Ω |
| On resistance match max 5v 25c | 0.1Ω |
| On resistance match max 5v full | 0.12Ω |
| Current - Leakage (IS(off)) (Max) | 1µA |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| On resistance flatness max 5v 25c | 0.3Ω |
| On resistance flatness max 3v3 25c | 0.7Ω |
| On resistance flatness max 5v full | 0.4Ω |
| Channel-to-Channel Matching (ΔRon) | 40mOhm (Typ) |
| On resistance flatness max 3v3 full | 0.8Ω |
| Channel Capacitance (CS(off), CD(off)) | 80pF |
| Thermal resistance junction to ambient msop | 204°C/W |
| Thermal resistance junction to ambient tdfn | 40°C/W |
