Low ON-Resistance, Low Voltage, SPDT Analog Switch
У поставщика
ПроизводительRUNIC
У поставщиков
27 192 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:20 724 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,08 |
Склад 16
В наличии:3 000 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,30 |
Склад 13
В наличии:1 768 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 82 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,44 |
| от 137 | 7,82 |
| от 273 | 7,15 |
| от 545 | 6,51 |
| от 1 090 | 6,04 |
Склад 12
В наличии:1 700 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,53 |
| от 50 | 12,48 |
Описание

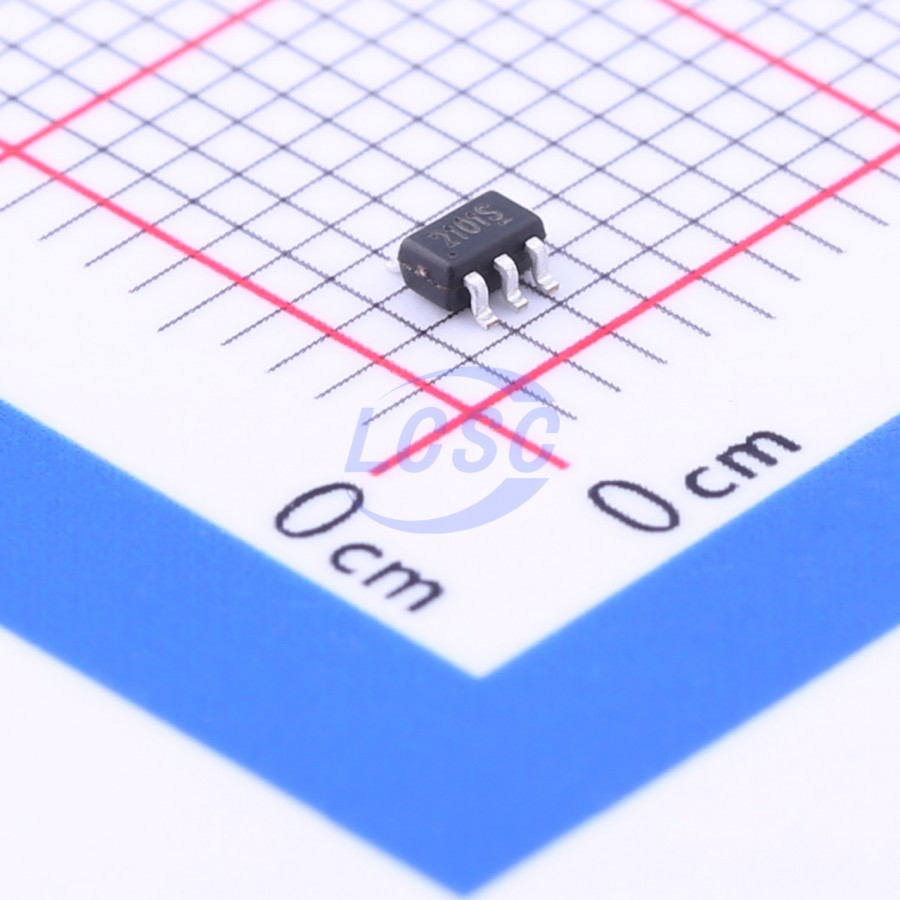

RS2101XC6 от RUNIC — это низковольтный аналоговый SPDT-переключатель (однополюсный на два направления) с низким сопротивлением открытого канала. Компонент предназначен для коммутации аналоговых сигналов в портативной и маломощной электронике. Отличается минимальными потерями напряжения и подходит для аудио- и видеотрактов, а также для систем с батарейным питанием.
Технические характеристики
| ESD (мм) | ±200V |
| ЭСР HBM | ±3000V |
| Корпус | SOT363 (SC70-6) |
| Особенности | Low ON-Resistance, Rail-to-Rail Operation, Fast Switching, TTL/CMOS Compatible |
| Функция | SPDT, Break-Before-Make |
| Тип монтажа | SMD |
| Полоса пропускания | 120MHz |
| Кол-во выводов | 6 |
| Описание | Low ON-Resistance, Low Voltage, SPDT Analog Switch |
| Артикул | RS2101XC6 |
| Тип упаковки | SOT363 (SC70-6) |
| Signal range | 0V to V+ |
| Корпус | SC-70-6 |
| Bandwidth 3db | 120MHz |
| Высота корпуса | 0.9 to 1.1 mm |
| Logic compatible | TTL/CMOS |
| Peak current max | 500mA |
| Макс. время включения | 33ns |
| Время включения тип. | 29ns |
| Модель машины ЭСР | ±200V |
| Макс. R вкл. | 5.0Ω |
| On resistance typ | 3.0Ω |
| Макс. время выключения | 18ns |
| Время выкл. тип. | 17ns |
| Capacitance on typ | 50pF |
| Off isolation 1mhz | -67dB |
| On capacitance typ | 50pF |
| Ширина корпуса | 1.15 to 1.35 mm |
| Размеры упаковки | E: 0.650mm BSC; L1: 0.525mm; E1: 1.300mm BSC; A max: 1.100mm; A min: 0.900mm; D max: 2.200mm; D min: 2.000mm; E max: 1.350mm; E min: 1.150mm; L max: 0.460mm; L min: 0.260mm; B max: 0.350mm; B min: 0.150mm; C max: 0.150mm; C min: 0.080mm; A1 max: 0.100mm; A1 min: 0.000mm; A2 max: 1.000mm; A2 min: 0.900mm; E1 max: 2.450mm; E1 min: 2.150mm; Θ max: 8°; Θ min: 0° |
| Package lead pitch | 0.65 mm |
| Макс. ток питания | 1μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Analog signal range | 0 to V+ |
| Capacitance off typ | 15pF |
| Макс. ток утечки | 1μA |
| Off capacitance typ | 15pF |
| Off isolation 10mhz | -43dB |
| Package body length | 2.0 to 2.2 mm |
| ESD HBM | ±3000V |
| On resistance typ 5v | 3.0Ω |
| Вх. низ. напр. макс. | 0.6V |
| Off isolation at 1MHz | -67dB |
| Continuous current max | 300mA |
| Вх. выс. напр. мин. | 1.5V |
| Off isolation at 10MHz | -43dB |
| On resistance typ 3.3v | 5.5Ω |
| Rail to rail operation | Да |
| On resistance match typ | 0.1Ω |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Digital input low max 5v | 0.6V |
| Макс. темп. перехода | 150°C |
| On resistance max 5v 25c | 4.0Ω |
| Digital input high min 5v | 1.5V |
| On resistance max 5v full | 5.0Ω |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Break before make time max | 11ns |
| Break before make time typ | 11ns |
| Digital input low max 3.3v | 0.5V |
| On resistance flatness typ | 0.7Ω |
| On resistance max 3.3v 25c | 7.0Ω |
| Digital input high min 3.3v | 1.3V |
| On resistance max 3.3v full | 7.5Ω |
| On state leakage current max | 1μA |
| Описание (англ.) | SC-70-6 Analog Switches / Multiplexers |
| Off state leakage current max | 1μA |
| On resistance flatness typ 5v | 0.7Ω |
| On resistance match max 5v 25c | 0.8Ω |
| On resistance flatness typ 3.3v | 2.5Ω |
| On resistance flatness max 5v 25c | 0.85Ω |
| On resistance flatness max 3.3v 25c | 3.0Ω |
| Термосопротивление переход-среда | 250°C/W |
