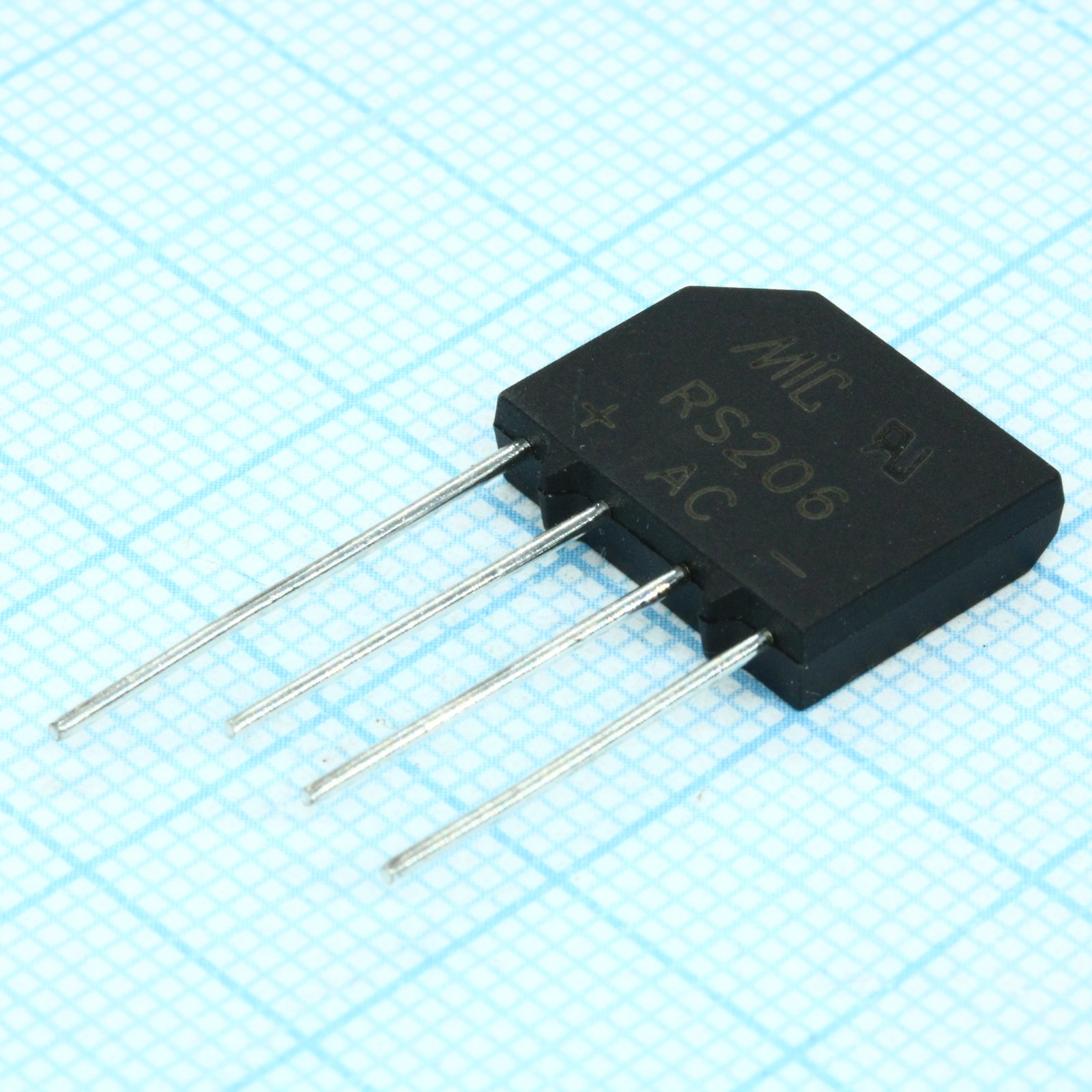

Диодный мост RS206
У поставщика
У поставщиков
1 739 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,91 ₽
дешевле всех
Сумма645,50 ₽
В наличии1 239 шт
от 50 штюрлицам и ИП
от 297 — 11,14 ₽ (−14%)
Склад 13срок до недели
Цена за шт16,07 ₽
Сумма803,50 ₽
+ доплата 490,00 ₽
В наличии500 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 117 — 14,35 ₽ (−11%)
50 шт · Склад 39 · 645,50 ₽
Описание
Диодный мост RS206 от MIC — компактный выпрямитель для цепей переменного тока. Рассчитан на средний выпрямленный ток до 2 А и обратное напряжение 800 В, выдерживает кратковременные импульсные броски до 60 А. Подходит для блоков питания и выпрямителей в бытовой электронике.
Технические характеристики
| Серия | RS201-RS207 |
| Особенности | Стекло пассивированный переход чипа, This series in UL recognized, High forward surge current capacity, Ideal for printed circuit board, High temperature soldering guaranteed: 250°C / 10 seconds, 0.2oz (5.6g) lead length at 5 lbs. (2.3kg) tension |
| Диапазон напряжений | 50 to 1000 V |
| Тип компонента | SINGLE PHASE GLASS PASSIVATED BRIDGE RECTIFIER |
| Прямой ток | 2.0 Amperes |
| Прямое напряжение | 1.1 В |
| Механические данные | Корпус: Transfer molded plastic; Вес: 0.05 ounce, 1.4 gram; Полярность: Polarity symbols marked on case; Клеммы: Lead solderable per MIL-STD-202E, Method 208C; Размеры: in inches and (millimeters); Положение монтажа: любой |
| Тепловое сопротивление | 30 K/W |
| Напряжение блокировки DC | 800 В |
| Ср.кв. обратное напряжение | 560 В |
| Пиковый обратный ток | 10 мкА |
| Раб. имп. обратное напряжение | 800 В |
| Имп. обратное напряжение | 800 В |
| Средний выпрямленный выходной ток | 2.0 A |
| Диапазон раб. и темп. хранения | -55 to +150 °C |
| Неповтор. импульсный ток | 60 A |
| Maximum ratings and electrical characteristics | Models: RS201: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 50V; Maximum RMS bridge input voltage: 35V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 50V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; RS202: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 100V; Maximum RMS bridge input voltage: 70V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 100V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; RS203: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 200V; Maximum RMS bridge input voltage: 140V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 200V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; RS204: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 400V; Maximum RMS bridge input voltage: 280V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 400V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; RS205: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 600V; Maximum RMS bridge input voltage: 420V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 600V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; RS206: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 800V; Maximum RMS bridge input voltage: 560V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 800V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; RS207: Диап. темп. хр.: -55 to +150°C; Имп. прямой ток: 60A; Maximum DC blocking voltage: 1000V; Maximum RMS bridge input voltage: 700V; Maximum DC reverse current at 25C: 5.0uA; Maximum DC reverse current at 100C: 500uA; Диапазон темп. перехода: -55 to +150°C; Макс. повторяющееся импульсное обратное напряжение: 1000V; Maximum forward voltage drop per element: 1.1V; Макс. средний выпрямленный ток: 2.0A; Типовое тепловое сопротивление переход-корпус: 10°C/W; Тип. тепловое сопротивление переход-среда: 40°C/W; Ratings at 25C: ambient temperature unless otherwise specified Single Phase, half wave, 60Hz, resistive or inductive load For capacitive load derate current by 20% |
| Корпус | KBP |
