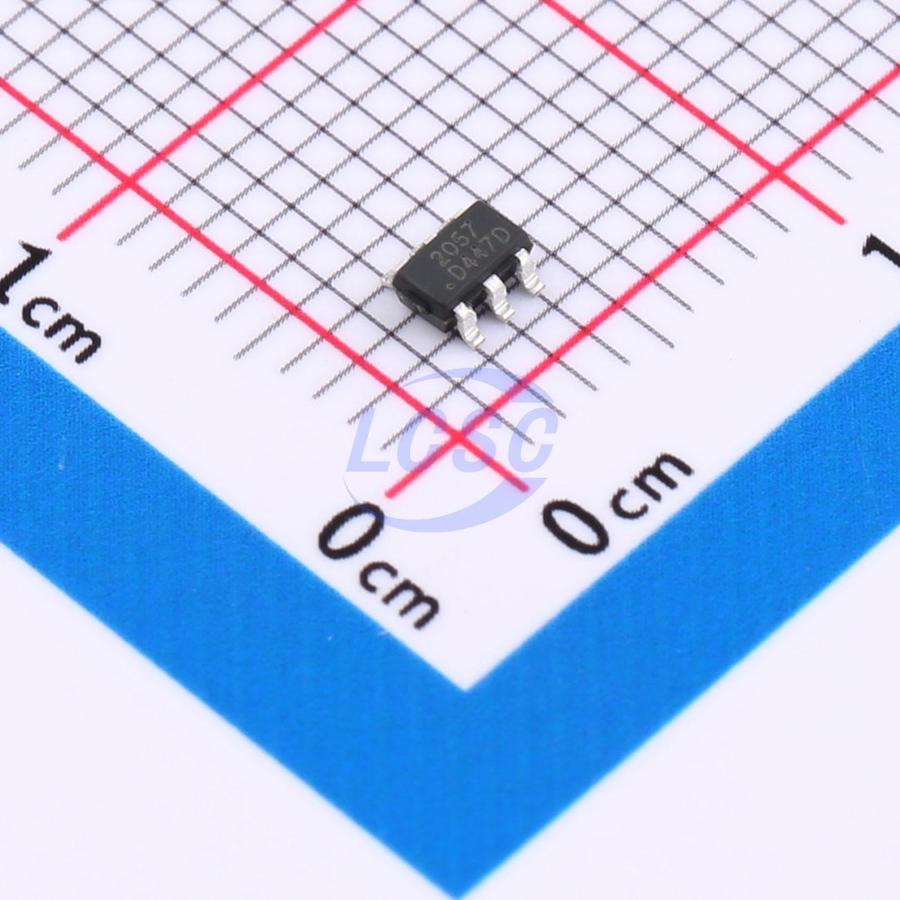

Микросхема RS2057XH
У поставщика
У поставщиков
9 526 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 720 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,41 |
| от 251 | 6,41 |
| от 501 | 5,57 |
| от 1 001 | 4,92 |
| от 2 001 | 4,49 |
Склад 15
В наличии:3 000 шт
Срок поставки: до 15 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,57 |
Склад 39
В наличии:2 806 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,02 |
| от 672 | 5,01 |
| от 1 120 | 4,44 |
| от 1 842 | 3,99 |
| от 3 087 | 3,68 |
Описание
Микросхема RS2057XH от RUNIC представляет собой высокопроизводительный аналоговый коммутатор. Устройство предназначено для коммутации аналоговых и цифровых сигналов в цепях с низким напряжением питания. Отличается низким сопротивлением открытого канала и минимальным уровнем искажений, что обеспечивает надежную работу в портативной и аудиотехнике.
Технические характеристики
| MSL | MSL3 |
| ESD (мм) | ±100V |
| ESD CDM | ±1000V |
| ЭСР HBM | ±1000V |
| Корпус | SOT23-6 |
| Функция | Single-pole double-throw (SPDT) analog switch |
| Тип монтажа | SMD |
| Полоса пропускания | 300MHz |
| Упаковка | Tape and Reel, 3000 |
| Кол-во выводов | 6 |
| Описание | 4.5Ω Low Voltage SPDT Analog Switch |
| Артикул | RS2057XH |
| Пиковый ток | ±500mA |
| Rail to rail | Да |
| Маркировка корпуса | 2057 |
| Logic compatible | TTL/CMOS |
| Break before make | Да |
| Размер корпуса | 2.92mm×1.60mm |
| Конфиг. выводов | 1: NO (Normally-Open Terminal); 2: GND; 3: NC (Normally-Closed Terminal); 4: COM (Common Terminal); 5: V+; 6: IN (Digital Control Pin) |
| Темп. диапазон | -40°C to +125°C |
| Постоянный ток | ±300mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Switching time typ | 30ns |
| Абс. макс. импульсное входное напряжение, В | -0.3V to 6.0V |
| On state resistance typ | 4.5Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to +150°C |
| Макс. напряжение питания | 6.0V |
| Analog digital voltage range | -0.3V to (V+)+0.3V |
| Описание (англ.) | SWITCH SPDT SOT23-6 |
| Рабочая температура | Ind |
| Термосопротивление переход-среда | 235°C/W |
| Тип | аналоговый коммутатор |
