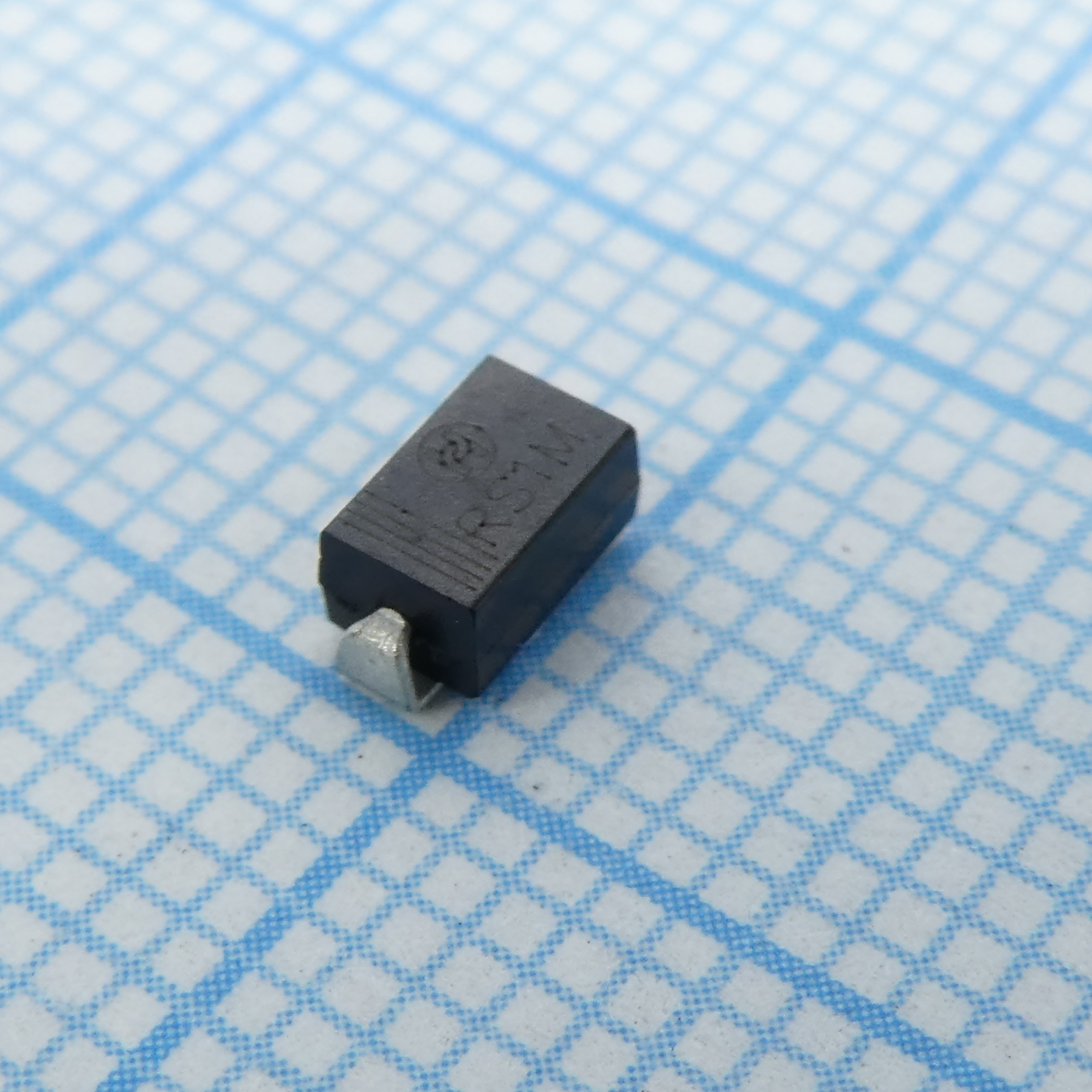

Диод SMD RS1M
У поставщика
У поставщиков
305 259 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:250 945 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 812 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,85 |
| от 845 | 0,71 |
| от 2 000 | 0,62 |
| от 4 000 | 0,55 |
| от 8 000 | 0,50 |
Склад 39
В наличии:47 063 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,55 |
| от 2 000 | 0,77 |
| от 6 000 | 0,59 |
| от 12 000 | 0,52 |
| от 18 000 | 0,46 |
Склад 14
В наличии:6 271 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,56 |
Склад 12
В наличии:980 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,07 |
| от 200 | 0,76 |
| от 2 000 | 0,75 |
Описание
Диод SMD RS1M от HOTTECH — высоковольтный выпрямительный компонент в корпусе SMA. Рассчитан на прямой ток до 1 А и обратное напряжение 1000 В, время восстановления 500 нс. Подходит для импульсных блоков питания и бытовой электроники.
Технические характеристики
| Вес | 0.065 grams |
| Маркировка | RS1M |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Размеры | A: 2.20 to 2.80 mm; B: 1.30 to 1.70 mm; C: 4.70 to 5.30 mm; D: 1.70 to 2.55 mm; E: 0.90 to 1.50 mm; F: 0.90 to 1.50 mm |
| Описание | Fast Recovery Rectifier Diode |
| Артикул | RS1M |
| Материал корпуса | Molded Plastic, UL flammability 94V-0 |
| Прямой ток | 1 A |
| Прямое напряжение | 1.3 V |
| Обратный ток | 5 μA |
| Обратное напряжение | 1000 V |
| Емкость диода | 10pF |
| Тип диода | быстровосстанавливающийся диод |
| Размеры упаковки | A: 2.20-2.80mm; B: 1.30-1.70mm; C: 4.70-5.30mm; D: 1.70-2.55mm; E: 0.90-1.50mm; F: 0.90-1.50mm |
| Тепловое сопротивление | 75 °C/W |
| Ср.кв. обратное напряжение | 700V |
| Емкость перехода | 15 pF |
| Suggested pad layout | refer to datasheet |
| Прямое напряжение при 1А | 1.3V |
| Время обратного восстановления | 500 ns |
| Typical characteristics | Forward derating curve: Fig.1; Forward characteristics: Fig.2; Reverse characteristics: Fig.4; Forward surge current derating: Fig.3; Reverse recovery time test circuit: Fig.5 |
| Reverse current at 1000V | 5 µA |
| Tape and reel dimensions | Carrier tape width: 12.00 mm; Reel diameter 7 inch: 178 mm |
| Прямое напряжение | IF=1A |
| Reverse current condition | VR=1000V |
| Диап. темп. хр. | -55 to +150 °C |
| Диапазон темп. перехода | -55 to +150 °C |
| Dc blocking reverse voltage | 1000V |
| Diode capacitance condition | VR=4V, f=1MHz |
| Диап. раб. темп. | -55 ~ +150 °C |
| Diode capacitance at 4V 1MHz | 10 pF |
| Макс. импульсное обратное напряжение | 1000V |
| Max average forward rectified current | 1A |
| Термосопротивление переход-среда | 50 °C/W |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Maximum average forward rectified current | 1A |
| Неповтор. импульсный ток | 30A |
| Non repetitive peak forward surge current 8 3ms | 30A |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
