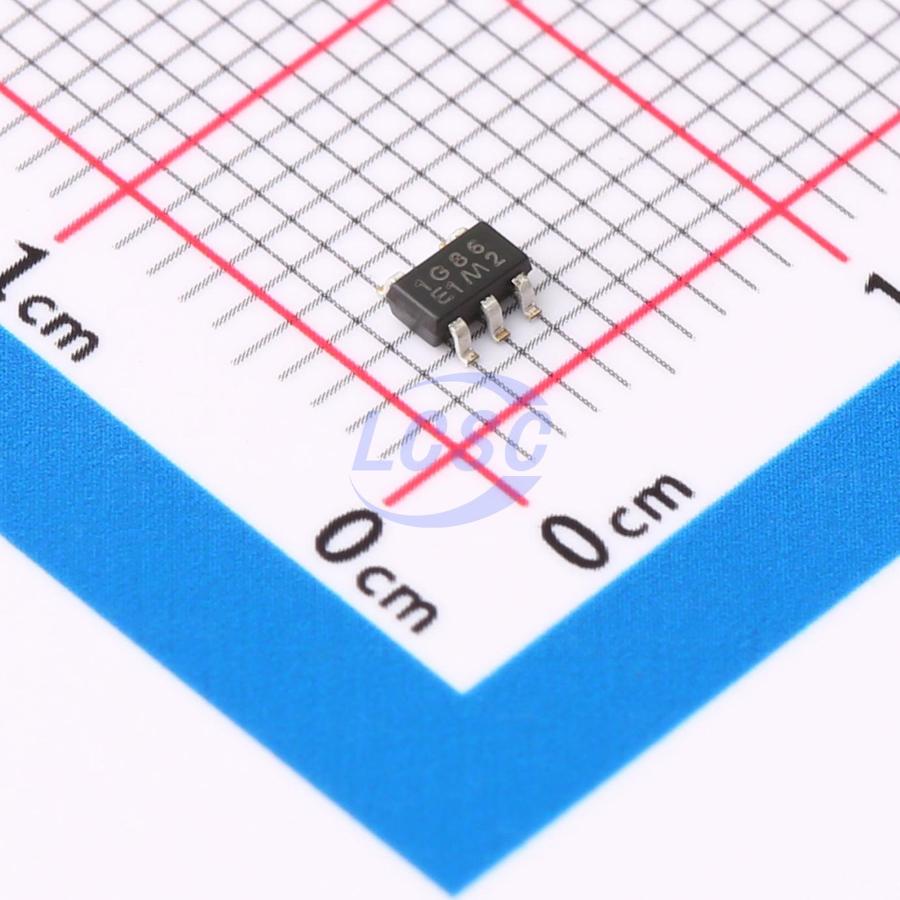

Элемент логический 2-ИЛИ RS1G86XF5
У поставщика
ПроизводительRUNIC
КатегорияМикросхемы
У поставщиков
6 264 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:4 613 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,04 |
Склад 13
В наличии:1 651 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,64 |
| от 248 | 6,61 |
| от 496 | 5,75 |
| от 992 | 5,08 |
| от 1 984 | 4,63 |
Описание
Логический элемент 2-ИЛИ от RUNIC в компактном корпусе SOT-23-5. Работает при напряжении от 1,65 до 5,5 В, обеспечивает задержку распространения всего 6,7 нс при 3,3 В. Отличается низким током потребления (1 мкА). Применяется в портативных устройствах и промышленной автоматике для построения цифровых схем.
Технические характеристики
| Тип монтажа | SMD |
| Описание | Single 2-Input Exclusive-OR Gate |
| Артикул | RS1G86XF5 |
| Корпус | SOT-23-5 |
| Logic function | XOR |
| Кол-во выводов | 5 |
| Маркировка корпуса | 1G86 |
| Ioff current max | 10µA (full range) |
| Модель машины ЭСР | ±500V |
| Вх. емкость | 4pF |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 2.92mm × 1.60mm |
| Макс. ток питания | 1µA (25°C), 10µA (full range) |
| ESD HBM | ±8000V |
| Диап. вых. напр. | 0V to VCC |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Ток покоя тип. | 0.1µA |
| Макс. ток фиксации вх. | -50mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output clamp current max | -50mA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 5V ±0.5V: 5.3ns; 2.5V ±0.2V: 11.1ns; 3.3V ±0.3V: 6.7ns; 1.8V ±0.15V: 14.2ns |
| Data retention voltage min | 1.5V |
| Макс. входное низкое напряжение | 3V-3.6V: 0.4V; 2.3V-2.7V: 0.3V; 4.5V-5.5V: 0.15xVCC; 1.65V-1.95V: 0.20xVCC |
| Мин. Uвх высокого уровня | 3V-3.6V: 2.2V; 2.3V-2.7V: 1.7V; 4.5V-5.5V: 0.7xVCC; 1.65V-1.95V: 0.65xVCC |
| Описание (англ.) | 1uA 6.7ns@3.3V,50pF 1.65V~5.5V SOT23-5 Gates and Inverters RoHS |
| Continuous output current max | ±50mA |
| Output drive current negative | 24mA at 3V |
| Output drive current positive | -24mA at 3V |
| Low level output voltage typical | 0.1V at 100µA, 0.55V at 24mA (3V) |
| High level output voltage typical | VCC-0.1V at 100µA, 2.3V at 24mA (3V) |
| Термосопротивление кристалл-плата | 85.9 °C/W |
| Power dissipation capacitance typical | 20pF (1.8V), 21pF (2.5V), 22pF (3.3V), 25pF (5V) |
| Термосопротивление переход-среда | 273.8 °C/W |
| Input transition rise fall rate typical | 20ns/V (1.8V), 10ns/V (3.3V), 5ns/V (5V) |
| Thermal resistance junction to case top | 126.8 °C/W |
| Continuous current through vcc or gnd max | ±100mA |
| Thermal characterization parameter junction to top | 10.9 °C/W |
| Thermal characterization parameter junction to board | 84.9 °C/W |
