Элемент логический 2-ИЛИ одноканальный
У поставщика
ПроизводительRUNIC
КатегорияМикросхемы
У поставщиков
11 465 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:6 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 124 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,62 |
| от 142 | 5,08 |
| от 283 | 4,55 |
| от 566 | 4,16 |
| от 1 132 | 4,00 |
Склад 39
В наличии:5 460 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,27 |
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,63 |
| от 2 | 14,28 |
| от 20 | 9,94 |
Описание

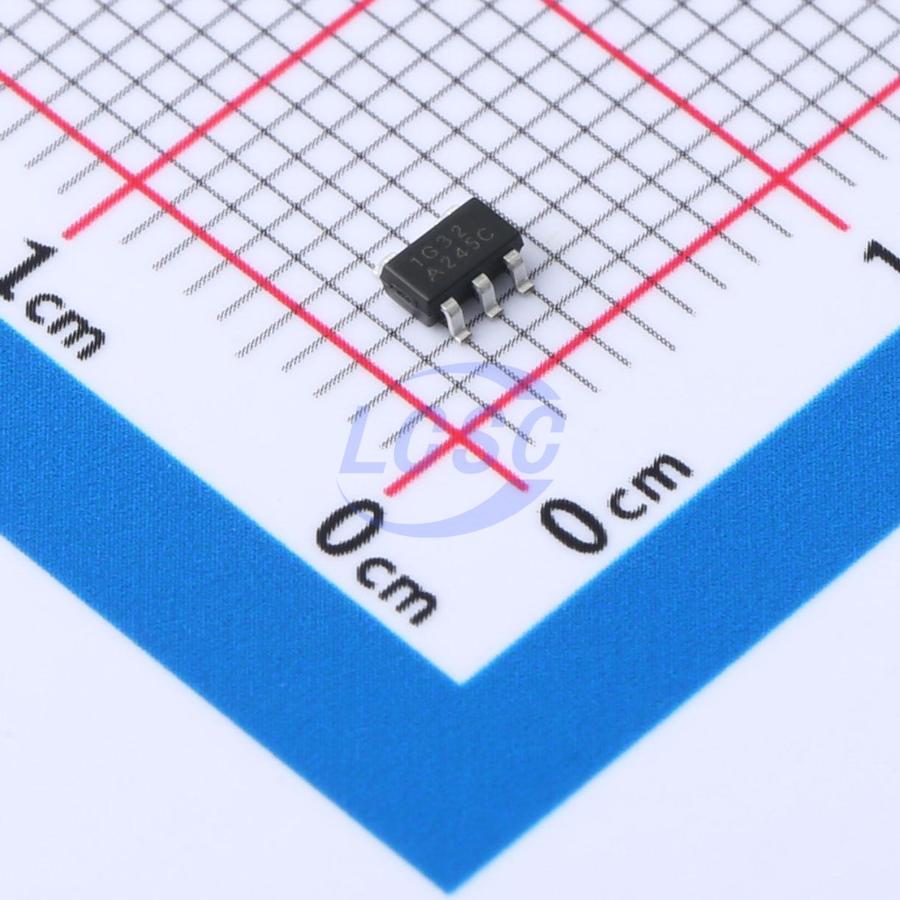

Микросхема RS1G32XF5 от RUNIC — одноканальный логический элемент 2-ИЛИ. Работает при напряжении от 1,65 до 5,5 В, имеет малый ток потребления до 10 мкА и высокую защиту от электростатических разрядов до ±8000 В. Выпускается в компактном корпусе SOT-23-5 для поверхностного монтажа. Применяется в портативной и промышленной электронике, где требуется простая логическая обработка сигналов.
Технические характеристики
| ESD (мм) | ±350V |
| ESD CDM | ±1500V |
| ЭСР HBM | ±8000V |
| Icc 25c | 0.1µA to 1µA |
| Корпус | SOT-23-5 |
| Icc full | 10µA |
| Ioff 25c | ±0.1µA to ±1µA |
| Тип монтажа | SMD |
| Размер корпуса | 2.92mm x 1.60mm |
| Ioff full | ±10µA |
| Упаковка | Tape and Reel, 3000 |
| Кол-во выводов | 5 |
| Описание | Single 2-input positive-OR gate |
| Артикул | RS1G32XF5 |
| Delta icc full | 500µA |
| Logic function | Y = A + B |
| Voh iout 100ua | VCC - 0.1V |
| Vol iout 100ua | 0.1V |
| Маркировка корпуса | 1G32 |
| Ioff current max | ±10µA |
| Вх. емкость | 4pF |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 2.92mm × 1.60mm |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 10µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Input clamp current | -50mA |
| Диап. вх. напр. | 0V to 5.5V |
| Voh iout 16ma vcc 3 | 2.4V |
| Voh iout 24ma vcc 3 | 2.3V |
| Vol iout 16ma vcc 3 | 0.4V |
| Vol iout 24ma vcc 3 | 0.55V |
| Output clamp current | -50mA |
| Выходной ток управления | ±24mA at VCC=3.0V |
| Диапазон питания | 1.65V to 5.5V |
| Voh iout 8ma vcc 2 3 | 1.9V |
| Vol iout 8ma vcc 2 3 | 0.3V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Макс. задержка распространения | 5V: 2.7ns; 1.8V: 8.0ns; 2.5V: 3.7ns; 3.3V: 2.5ns |
| Макс. ток покоя | 10µA |
| Voh iout 32ma vcc 4 5 | 3.8V |
| Voh iout 4ma vcc 1 65 | 1.2V |
| Vol iout 32ma vcc 4 5 | 0.55V |
| Vol iout 4ma vcc 1 65 | 0.45V |
| Макс. низкое выходное напряжение | 0.55V at VCC=3V, IOL=24mA |
| Output voltage high min | 2.3V at VCC=3V, IOH=-24mA |
| Propagation delay vcc 5 | 2.7ns |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Темп. перехода мин. | -65°C |
| Continuous output current | ±50mA |
| Input leakage current 25c | ±0.1µA to ±1µA |
| Макс. ток утечки входа | ±5µA |
| Low power consumption max | 1µA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output current capability | ±24mA |
| Propagation delay vcc 1 8 | 8.0ns |
| Propagation delay vcc 2 5 | 3.7ns |
| Propagation delay vcc 3 3 | 2.5ns |
| Диап. темп. хр. | -65°C to 150°C |
| Continuous current vcc gnd | ±100mA |
| Data retention voltage max | 5.5V |
| Data retention voltage min | 1.5V |
| Input leakage current full | ±5µA |
| Описание (англ.) | 2.7ns@5V,50pF 1uA 1.65V~5.5V SOT23-5 Gates and Inverters RoHS |
| Рассеиваемая мощность емкости | 20pF to 25pF |
| Input transition rise fall rate | 5ns/V to 20ns/V (depending on VCC) |
| Input transition rise fall vcc 5 | 5ns/V |
| Input transition rise fall vcc 1 8 | 20ns/V |
| Input transition rise fall vcc 2 5 | 20ns/V |
| Input transition rise fall vcc 3 3 | 10ns/V |
| Power dissipation capacitance vcc 5 | 25pF |
| Low level input voltage vcc 3 to 3 6 | 0.4V |
| Термосопротивление кристалл-плата | 85.9°C/W |
| High level input voltage vcc 3 to 3 6 | 2.2V |
| Power dissipation capacitance vcc 1 8 | 20pF |
| Power dissipation capacitance vcc 2 5 | 21pF |
| Power dissipation capacitance vcc 3 3 | 22pF |
| Low level input voltage vcc 2 3 to 2 7 | 0.3V |
| Low level input voltage vcc 4 5 to 5 5 | 0.15 x VCC |
| Термосопротивление переход-среда | 273.8°C/W |
| High level input voltage vcc 2 3 to 2 7 | 1.7V |
| High level input voltage vcc 4 5 to 5 5 | 0.7 x VCC |
| Thermal resistance junction to case top | 126.8°C/W |
| Low level input voltage vcc 1 65 to 1 95 | 0.15 x VCC |
| High level input voltage vcc 1 65 to 1 95 | 0.65 x VCC |
| Junction to top characterization parameter | 10.9°C/W |
| Junction to board characterization parameter | 84.9°C/W |
