Документация
Триггер Шмитта инвертирующий одиночный
У поставщика
ПроизводительRUNIC
КатегорияЛогические - Триггеры
У поставщиков
33 989 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:32 177 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,96 |
Склад 13
В наличии:1 802 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 86 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,06 |
| от 115 | 7,36 |
| от 229 | 6,67 |
| от 457 | 6,15 |
| от 913 | 5,91 |
Склад 16
В наличии:10 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,89 |
Описание

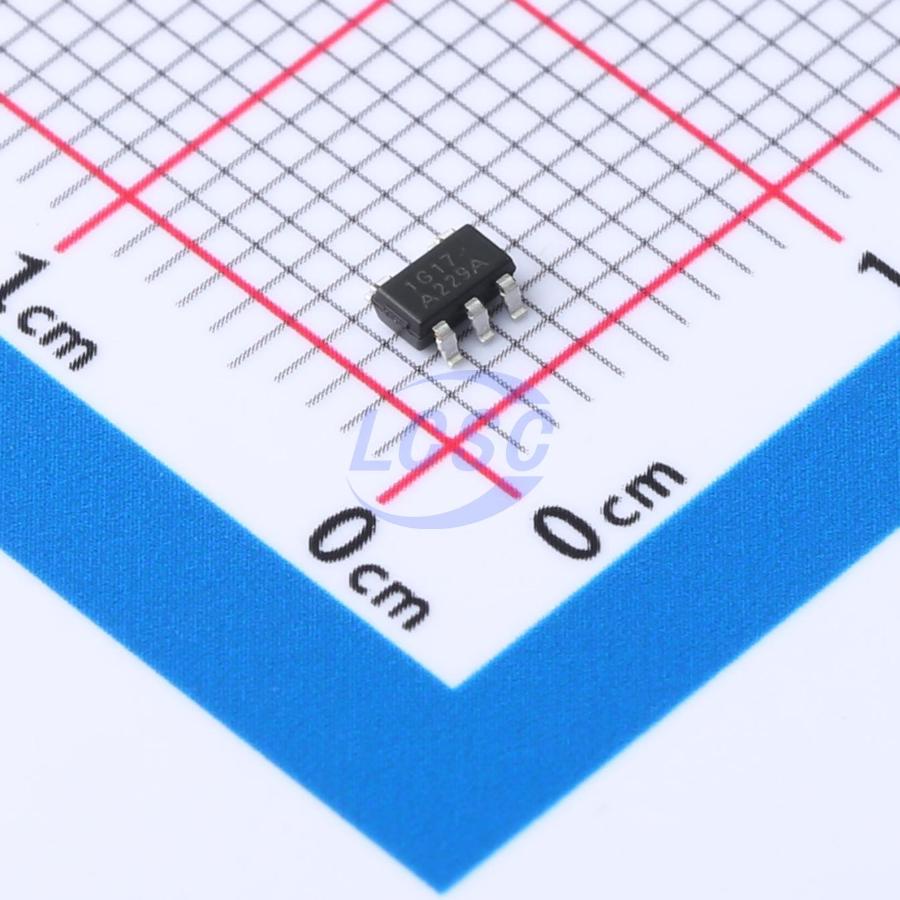

Микросхема RUNIC RS1G17XF5 — инвертирующий триггер Шмитта в миниатюрном корпусе SOT-23-5. Работает при напряжении от 1,65 до 5,5 В с потреблением всего 1 мкА, задержка переключения составляет 5,7 нс при нагрузке 50 пФ. Подходит для подавления дребезга контактов, формирования сигналов и интерфейсных цепей в промышленной автоматике и портативных устройствах.
Технические характеристики
| ESD (мм) | ±500V |
| ЭСР HBM | ±8000V |
| Корпус | SOT-23-5 |
| Упаковка | Tape and Reel, 3000 |
| Ioff 25c | ±1µA |
| Тип монтажа | SMD |
| Ioff full | ±10µA |
| Кол-во выводов | 5 |
| Описание | Single Schmitt-Trigger buffer |
| Icc 25c max | 1µA |
| Артикул | RS1G17XF5 |
| Icc full max | 10µA |
| Logic function | Y=A |
| Schmitt trigger | Да |
| High output drive | ±24mA at VCC=3.0V |
| Вх. емкость | 4pF |
| Размер корпуса | 2.92mm×1.60mm |
| Delta icc full max | 500µA |
| Voh iout 100ua min | VCC-0.1V |
| Vol iout 100ua max | 0.1V |
| Input clamp current | -50mA |
| Диап. вх. напр. | -0.5V to 6.5V |
| Output clamp current | -50mA |
| Диап. вых. напр. | 0V to VCC |
| Propagation delay 5v | 4.2ns |
| Диапазон питания | -0.5V to 6.5V |
| Voh iout 16ma 3v min | 2.4V |
| Voh iout 24ma 3v min | 2.3V |
| Vol iout 16ma 3v max | 0.4V |
| Vol iout 24ma 3v max | 0.55V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Voh iout 8ma 2 3v min | 1.9V |
| Vol iout 8ma 2 3v max | 0.3V |
| Propagation delay 1 8v | 21ns |
| Propagation delay 2 5v | 7.8ns |
| Propagation delay 3 3v | 5.7ns |
| Voh iout 32ma 4 5v min | 3.8V |
| Voh iout 4ma 1 65v min | 1.2V |
| Vol iout 32ma 4 5v max | 0.55V |
| Vol iout 4ma 1 65v max | 0.45V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input accept voltage max | 5.5V |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -65°C |
| Ordering package marking | 1G17 |
| Continuous output current | ±50mA |
| Input leakage current 25c | ±1µA |
| Low power consumption max | 1µA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Continuous current vcc gnd | ±100mA |
| Hysteresis delta vt 3v max | 1.65V |
| Hysteresis delta vt 3v min | 1.05V |
| Input leakage current full | ±5µA |
| Partial power down support | Да |
| Hysteresis delta vt 2 3v max | 1.2V |
| Hysteresis delta vt 2 3v min | 0.6V |
| Hysteresis delta vt 4 5v max | 2.0V |
| Hysteresis delta vt 4 5v min | 1.6V |
| Hysteresis delta vt 5 5v max | 2.25V |
| Hysteresis delta vt 5 5v min | 1.95V |
| Описание (англ.) | Schmitt trigger 1uA 1.65V~5.5V 1 5.7ns@3.3V,50pF SOT23-5 Buffers, Drivers, Receivers, Transceivers RoHS |
| Hysteresis delta vt 1 65v max | 0.6V |
| Hysteresis delta vt 1 65v min | 0.35V |
| Power dissipation capacitance 5v | 25pF |
| Thermal parameter junction to top | 10.9°C/W |
| Power dissipation capacitance 1 8v | 21pF |
| Power dissipation capacitance 2 5v | 22pF |
| Power dissipation capacitance 3 3v | 22pF |
| Thermal parameter junction to board | 84.9°C/W |
| Термосопротивление кристалл-плата | 85.9°C/W |
| Output voltage abs max high impedance | -0.5V to 6.5V |
| Output voltage abs max high low state | -0.5V to VCC+0.5V |
| Термосопротивление переход-среда | 273.8°C/W |
| Thermal resistance junction to case top | 126.8°C/W |
| Positive going input threshold vt plus 3v max | 2.1V |
| Positive going input threshold vt plus 3v min | 1.5V |
| Negative going input threshold vt minus 3v max | 0.75V |
| Negative going input threshold vt minus 3v min | 0.45V |
| Positive going input threshold vt plus 2 3v max | 1.55V |
| Positive going input threshold vt plus 2 3v min | 1.25V |
| Positive going input threshold vt plus 4 5v max | 3.0V |
| Positive going input threshold vt plus 4 5v min | 2.3V |
| Positive going input threshold vt plus 5 5v max | 3.4V |
| Positive going input threshold vt plus 5 5v min | 2.8V |
| Negative going input threshold vt minus 2 3v max | 0.65V |
| Negative going input threshold vt minus 2 3v min | 0.35V |
| Negative going input threshold vt minus 4 5v max | 1.0V |
| Negative going input threshold vt minus 4 5v min | 0.7V |
| Negative going input threshold vt minus 5 5v max | 1.15V |
| Negative going input threshold vt minus 5 5v min | 0.85V |
| Positive going input threshold vt plus 1 65v max | 1.05V |
| Positive going input threshold vt plus 1 65v min | 0.75V |
| Negative going input threshold vt minus 1 65v max | 0.6V |
| Negative going input threshold vt minus 1 65v min | 0.3V |
