Буфер/драйвер/трансивер SC70-5
У поставщика
ПроизводительRUNIC
У поставщиков
19 171 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:17 511 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,86 |
Склад 13
В наличии:1 660 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 96 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,34 |
| от 149 | 6,76 |
| от 298 | 6,16 |
| от 596 | 5,60 |
| от 1 192 | 5,19 |
Описание

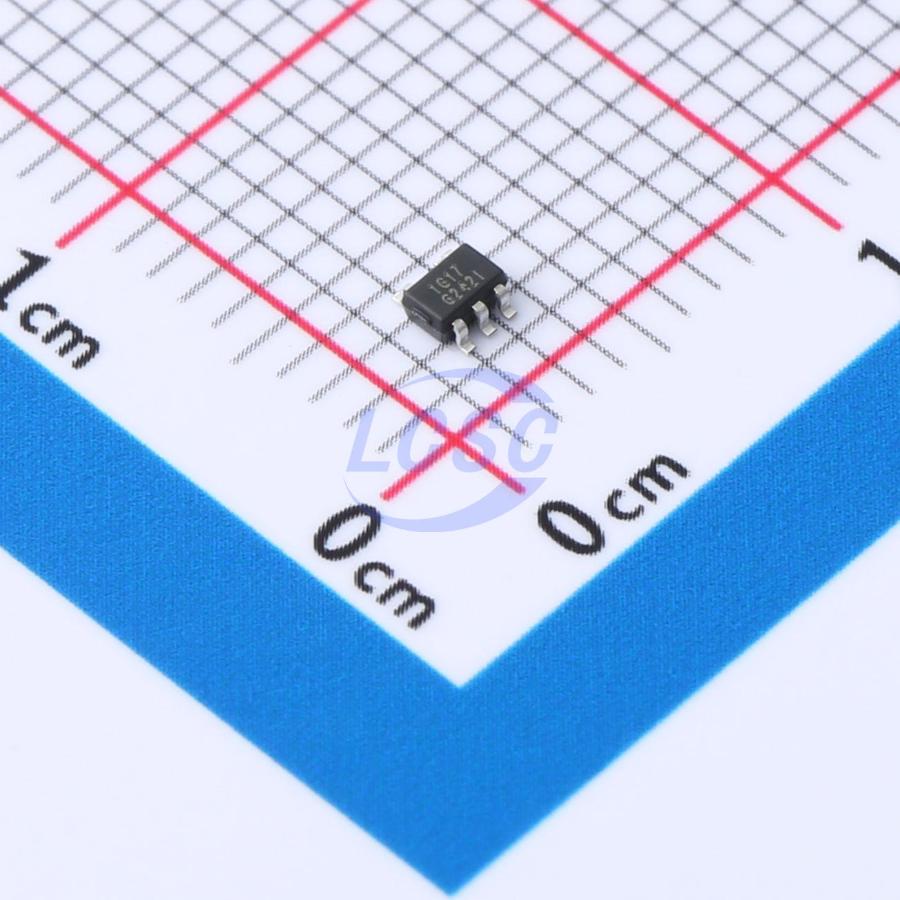

Буфер/драйвер/трансивер от RUNIC в миниатюрном корпусе SC-70-5. Микросхема оснащена триггером Шмитта, потребляет всего 10 мкА и работает при напряжении от 1,65 до 5,5 В. Время задержки составляет 4,2 нс при нагрузке 50 пФ. Подходит для промышленной автоматики и портативных устройств.
Технические характеристики
| ESD (мм) | ±500V |
| ЭСР HBM | ±8000V |
| Icc max | 10µA |
| Корпус | SC-70-5 |
| Ioff max | ±10µA |
| Тип монтажа | SMD |
| Размер корпуса | 2.10mm x 1.25mm |
| Упаковка | Tape and Reel, 3000 |
| Кол-во выводов | 5 |
| Описание | Single Schmitt-Trigger buffer |
| Icc typical | 0.1µA |
| Iih iil max | ±5µA |
| Package alt | SOT353 |
| Артикул | RS1G17XC5 |
| Ioff typical | ±0.1µA |
| Delta icc max | 500µA |
| Logic function | Y=A |
| Vt plus 3v max | 2.1V |
| Vt plus 3v min | 1.5V |
| Iih iil typical | ±0.1µA |
| Schmitt trigger | Да |
| Vt minus 3v max | 0.75V |
| Vt minus 3v min | 0.45V |
| Vt plus 2 3v max | 1.55V |
| Vt plus 2 3v min | 1.25V |
| Vt plus 4 5v max | 3.0V |
| Vt plus 4 5v min | 2.3V |
| Vt plus 5 5v max | 3.4V |
| Vt plus 5 5v min | 2.8V |
| Hysteresis 3v max | 1.65V |
| Hysteresis 3v min | 1.05V |
| Вх. емкость | 4pF |
| Voh ioh 100ua min | VCC-0.1V |
| Vol iol 100ua max | 0.1V |
| Vt minus 2 3v max | 0.65V |
| Vt minus 2 3v min | 0.35V |
| Vt minus 4 5v max | 1.0V |
| Vt minus 4 5v min | 0.7V |
| Vt minus 5 5v max | 1.15V |
| Vt minus 5 5v min | 0.85V |
| Vt plus 1 65v max | 1.05V |
| Vt plus 1 65v min | 0.75V |
| Vt minus 1 65v max | 0.6V |
| Vt minus 1 65v min | 0.3V |
| Hysteresis 2 3v max | 1.2V |
| Hysteresis 2 3v min | 0.6V |
| Hysteresis 4 5v max | 2.0V |
| Hysteresis 4 5v min | 1.6V |
| Hysteresis 5 5v max | 2.25V |
| Hysteresis 5 5v min | 1.95V |
| Input clamp current | -50mA |
| Диап. вх. напр. | -0.5V to 6.5V |
| Voh ioh 16ma 3v min | 2.4V |
| Voh ioh 24ma 3v min | 2.3V |
| Vol iol 16ma 3v max | 0.4V |
| Vol iol 24ma 3v max | 0.55V |
| Hysteresis 1 65v max | 0.6V |
| Hysteresis 1 65v min | 0.35V |
| Output clamp current | -50mA |
| Выходной ток управления | ±24mA at VCC=3.0V |
| Диап. вых. напр. | 0V to VCC |
| Propagation delay 5v | 4.2ns |
| Диапазон питания | -0.5V to 6.5V |
| Thermal parameter jb | 59.8°C/W |
| Thermal parameter jt | 33.4°C/W |
| Voh ioh 8ma 2 3v min | 1.9V |
| Vol iol 8ma 2 3v max | 0.3V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Макс. ток покоя | 1µA |
| Voh ioh 32ma 4 5v min | 3.8V |
| Voh ioh 4ma 1 65v min | 1.2V |
| Vol iol 32ma 4 5v max | 0.55V |
| Vol iol 4ma 1 65v max | 0.45V |
| Propagation delay 1 8v | 21ns |
| Propagation delay 2 5v | 7.8ns |
| Propagation delay 3 3v | 5.7ns |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input accept voltage max | 5.5V |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -65°C |
| Continuous output current | ±50mA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Continuous current vcc gnd | ±100mA |
| Data retention voltage min | 1.5V |
| Partial power down support | Да |
| Описание (англ.) | Schmitt trigger 10uA 1.65V~5.5V 1 4.2ns@5V,50pF SC70-5 Buffers, Drivers, Receivers, Transceivers RoHS |
| Power dissipation capacitance 5v | 25pF |
| Thermal resistance junction board | 60.0°C/W |
| Power dissipation capacitance 1 8v | 21pF |
| Power dissipation capacitance 2 5v | 22pF |
| Power dissipation capacitance 3 3v | 22pF |
| Тепловое сопротивление переход-среда | 214.7°C/W |
| Thermal resistance junction case top | 127.1°C/W |
| Output voltage abs max high low state | -0.5V to VCC+0.5V |
| Output voltage abs max high z power off | -0.5V to 6.5V |
