Преобразователь логического уровня SOT23-5
У поставщика
ПроизводительRUNIC
КатегорияМикросхемы
У поставщиков
25 062 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:19 917 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,64 |
| от 723 | 4,68 |
| от 1 178 | 4,14 |
| от 1 981 | 3,71 |
| от 3 293 | 3,42 |
Склад 13
В наличии:5 135 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,83 |
| от 276 | 5,88 |
| от 552 | 5,08 |
| от 1 103 | 4,47 |
| от 2 206 | 4,06 |
Склад 16
В наличии:10 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,66 |
Описание

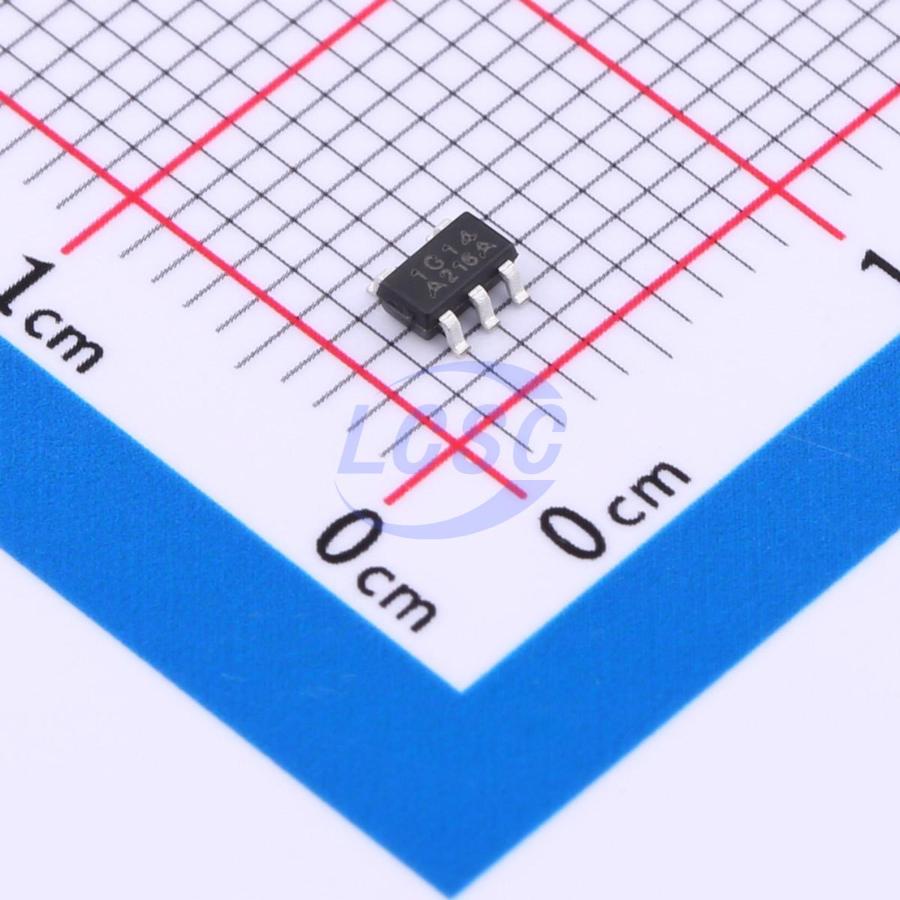

RS1G14XF5 от RUNIC — это микросхема-преобразователь логического уровня с триггером Шмитта. Работает при напряжении от 1,65 до 5,5 В, потребляет всего 10 мкА и обеспечивает задержку 3,1 нс при нагрузке 50 пФ. Компактный корпус SOT-23-5 подходит для промышленной автоматики и портативных устройств.
Технические характеристики
| Вывод 1 | N.C. (Not connected) |
| Вывод 2 | A (Input) |
| Вывод 3 | GND (Ground) |
| Вывод 4 | Y (Output) |
| Вывод 5 | VCC (Power Pin) |
| ESD (мм) | ±500V |
| ЭСР HBM | ±8000V |
| Icc 25c | 0.1µA |
| Корпус | SOT-23-5 |
| Функция | Y = A̅ (inverter with Schmitt-trigger inputs) |
| Ioff 25c | ±0.1µA |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel, 3000 |
| Кол-во выводов | 5 |
| Описание | Single Schmitt-Trigger Inverter |
| Icc 25c max | 1µA |
| Артикул | RS1G14XF5 |
| Применение | AC Receiver, Home Theaters, Blu-ray Players, Desktops, Notebook PCs, Digital Video Cameras (DVC), Mobile Phones, Personal Navigation Device (GPS), Portable Media Player |
| Icc full max | 10µA |
| Ioff 25c max | ±1µA |
| Delta icc max | 500µA |
| Ioff full max | ±10µA |
| Voh iout 100ua | VCC-0.1V |
| Vol iout 100ua | 0.1V |
| Vt plus 3v max | 2.1V |
| Vt plus 3v min | 1.5V |
| Маркировка корпуса | 1G14 |
| Vt minus 3v max | 0.75V |
| Vt minus 3v min | 0.45V |
| Body size sc70 5 | 2.10mm×1.25mm |
| Voh iout 16ma 3v | 2.4V |
| Voh iout 24ma 3v | 2.3V |
| Vol iout 16ma 3v | 0.4V |
| Vol iout 24ma 3v | 0.55V |
| Vt plus 2 3v max | 1.55V |
| Vt plus 2 3v min | 1.25V |
| Vt plus 4 5v max | 3.0V |
| Vt plus 4 5v min | 2.3V |
| Vt plus 5 5v max | 3.4V |
| Vt plus 5 5v min | 2.8V |
| Body size sot23 5 | 2.92mm×1.60mm |
| High output drive | ±24mA at VCC=3.0V |
| Hysteresis 3v max | 1.65V |
| Hysteresis 3v min | 1.05V |
| Вх. емкость | 4pF |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Voh iout 8ma 2 3v | 1.9V |
| Vol iout 8ma 2 3v | 0.3V |
| Vt minus 2 3v max | 0.65V |
| Vt minus 2 3v min | 0.35V |
| Vt minus 4 5v max | 1.0V |
| Vt minus 4 5v min | 0.7V |
| Vt minus 5 5v max | 1.15V |
| Vt minus 5 5v min | 0.85V |
| Vt plus 1 65v max | 1.05V |
| Vt plus 1 65v min | 0.75V |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Voh iout 32ma 4 5v | 3.8V |
| Voh iout 4ma 1 65v | 1.2V |
| Vol iout 32ma 4 5v | 0.55V |
| Vol iout 4ma 1 65v | 0.45V |
| Vt minus 1 65v max | 0.6V |
| Vt minus 1 65v min | 0.3V |
| Hysteresis 2 3v max | 1.2V |
| Hysteresis 2 3v min | 0.6V |
| Hysteresis 4 5v max | 2.0V |
| Hysteresis 4 5v min | 1.6V |
| Hysteresis 5 5v max | 2.25V |
| Hysteresis 5 5v min | 1.95V |
| Input clamp current | -50mA |
| Package alternative | SC70-5 (SOT353) |
| Hysteresis 1 65v max | 0.6V |
| Hysteresis 1 65v min | 0.35V |
| Output clamp current | -50mA |
| Propagation delay 5v | 2.7ns |
| Диапазон питания | 1.65V to 5.5V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Ordering number sc70 5 | RS1G14XC5 |
| Propagation delay 1 8v | 7.5ns |
| Propagation delay 2 5v | 3.6ns |
| Propagation delay 3 3v | 3.1ns |
| Ordering number sot23 5 | RS1G14XF5 |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -65°C |
| Continuous output current | ±50mA |
| Input leakage current 25c | ±0.1µA |
| Low power consumption max | 1µA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 6.5V |
| Continuous current vcc gnd | ±100mA |
| Data retention voltage min | 1.5V |
| Partial power down support | Yes (Ioff) |
| Макс. напряжение питания | 6.5V |
| Описание (англ.) | Schmitt trigger 3.1ns@3.3V,50pF 10uA 1.65V~5.5V SOT-23-5 Gates and Inverters RoHS |
| Input leakage current 25c max | ±1µA |
| Input leakage current full max | ±5µA |
| Power dissipation capacitance 5v | 25pF |
| Absolute max output voltage high z | 6.5V |
| Power dissipation capacitance 1 8v | 20pF |
| Power dissipation capacitance 2 5v | 21pF |
| Power dissipation capacitance 3 3v | 22pF |
| Absolute max output voltage high low | VCC+0.5V |
| Junction to top characterization sc70 5 | 33.4°C/W |
| Junction to top characterization sot23 5 | 10.9°C/W |
| Thermal resistance junction board sc70 5 | 60.0°C/W |
| Junction to board characterization sc70 5 | 59.8°C/W |
| Thermal resistance junction board sot23 5 | 85.9°C/W |
| Junction to board characterization sot23 5 | 84.9°C/W |
| Thermal resistance junction ambient sc70 5 | 214.7°C/W |
| Thermal resistance junction ambient sot23 5 | 273.8°C/W |
| Thermal resistance junction case top sc70 5 | 127.1°C/W |
| Thermal resistance junction case top sot23 5 | 126.8°C/W |
