Триггер Шмитта инвертирующий одиночный
У поставщика
ПроизводительRUNIC
КатегорияЛогические - Триггеры
У поставщиков
22 410 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:16 649 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,22 |
Склад 13
В наличии:5 761 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 156 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,47 |
| от 412 | 3,76 |
| от 824 | 3,16 |
| от 1 647 | 2,73 |
| от 3 000 | 2,44 |
Описание

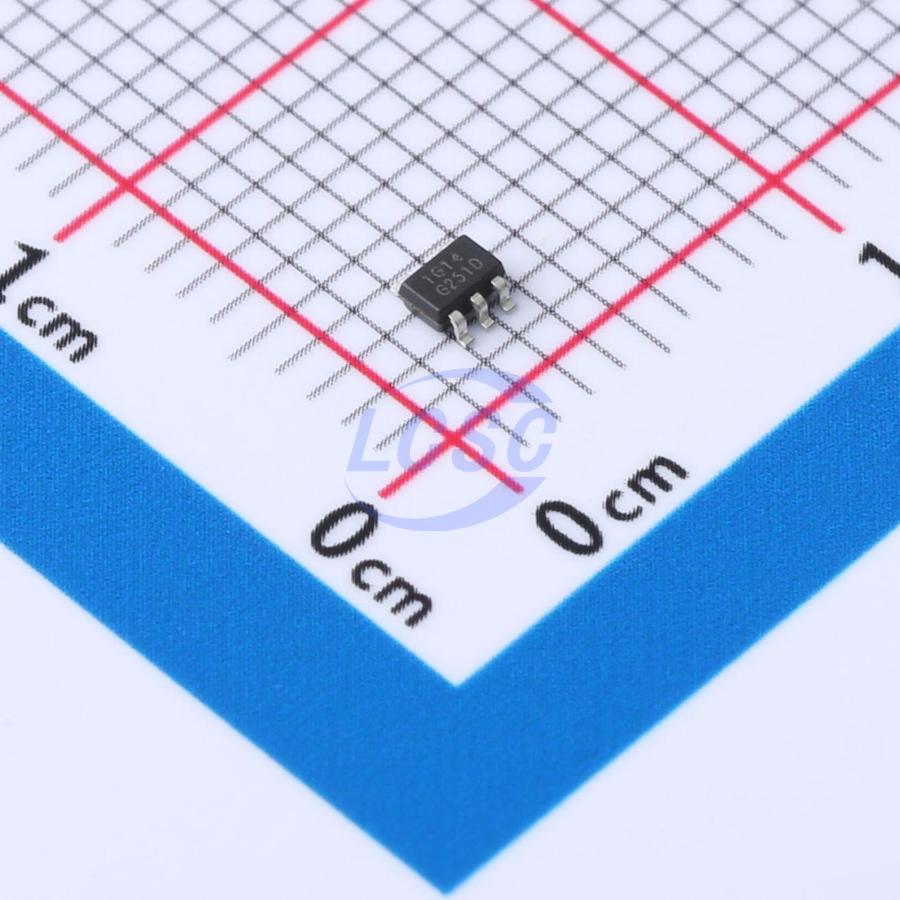

Инвертирующий триггер Шмитта от RUNIC — одиночный логический элемент в миниатюрном корпусе SC-70-5. Микросхема обеспечивает четкое переключение сигнала с гистерезисом, устойчива к шумам и помехам. Подходит для формирования импульсов, подавления дребезга контактов и согласования уровней в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SC-70-5 |
| Тип монтажа | SMD |
| Размер корпуса | 2.10mm×1.25mm |
| Esd rating mm | ±500V |
| Рейтинг ЭСР HBM | ±8000V |
| Logic function | Y = A̅ |
| Schmitt trigger | Да |
| Вх. емкость | 4pF |
| Задержка распространения | 2.7ns to 7.5ns |
| Hysteresis voltage | 0.35V to 2.25V |
| Количество каналов | 1 |
| Package lead count | 5 |
| Supply current icc | 0.1uA to 10uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Input clamp current | -50mA |
| Диап. вх. напр. | 0V to 5.5V |
| Package alternative | SOT23-5 |
| Output clamp current | -50mA |
| Диап. вых. напр. | 0V to VCC |
| Вх. ток утечки | ±0.1uA to ±5uA |
| Макс. потребление | 1uA |
| Диап. раб. напр. | 1.65V to 5.5V |
| Output drive capability | ±24mA at VCC=3.0V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Low level output current | 100uA to 32mA |
| Low level output voltage | 0.1V to 0.55V |
| Off state supply current | 0.1uA to 10uA |
| Continuous output current | ±50mA |
| High level output current | -100uA to -32mA |
| High level output voltage | 1.2V to VCC-0.1V |
| Диап. темп. хр. | -65°C to +150°C |
| Data retention voltage min | 1.5V |
| Partial power down support | Да |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | Single Schmitt-Trigger Inverter |
| Input accepts voltage to 5.5v | Да |
| Рассеиваемая мощность емкости | 20pF to 25pF |
| Negative going threshold voltage | 0.3V to 1.15V |
| Positive going threshold voltage | 0.75V to 3.4V |
| Термосопротивление кристалл-плата | 60.0°C/W |
| Continuous current through vcc or gnd | ±100mA |
| Термосопротивление переход-среда | 214.7°C/W |
| Thermal resistance junction to case top | 127.1°C/W |
| Thermal characterization parameter junction to top | 33.4°C/W |
| Thermal characterization parameter junction to board | 59.8°C/W |
| Количество контактов | 5 |
