Буфер шинный одноразрядный с третьим состоянием
У поставщика
ПроизводительRUNIC
У поставщиков
13 104 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:7 359 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,68 |
Склад 13
В наличии:5 745 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 132 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,23 |
| от 153 | 4,72 |
| от 306 | 4,21 |
| от 611 | 3,84 |
| от 1 221 | 3,68 |
Описание

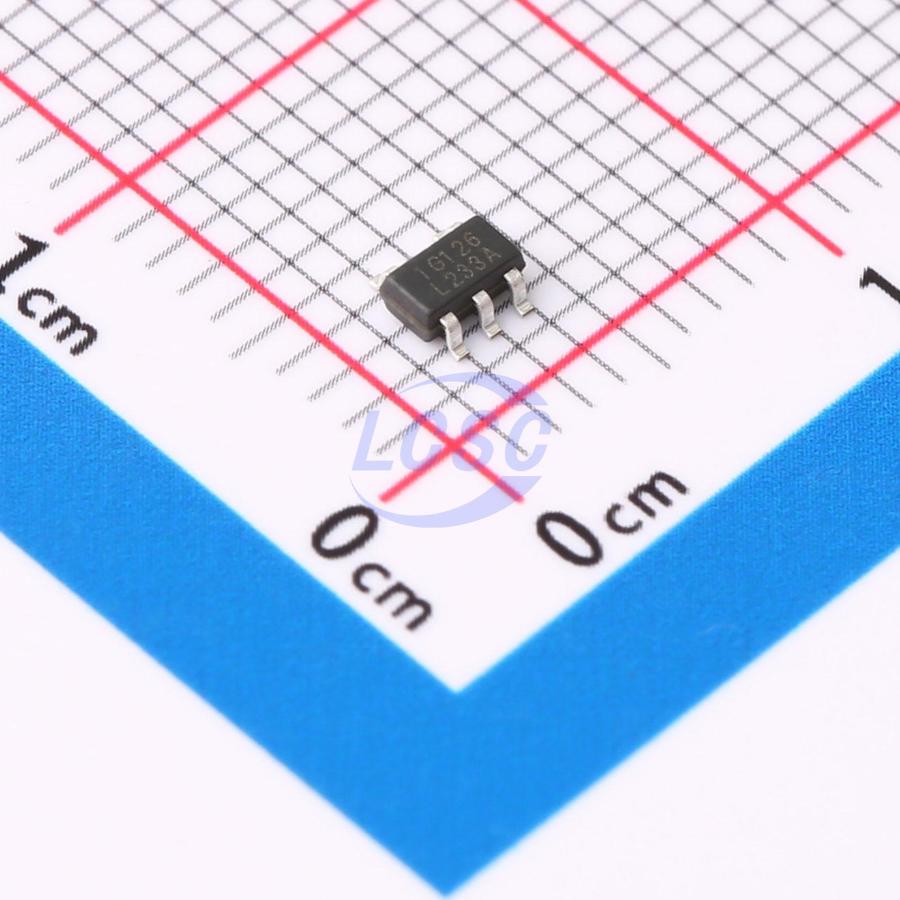

Микросхема-буфер от RUNIC — одноразрядный шинный формирователь с третьим состоянием выхода. Работает при напряжении от 1,65 до 5,5 В, потребляет всего 1 мкА и обеспечивает задержку всего 2,9 нс при нагрузке 50 пФ. Выпускается в компактном корпусе SOT-23-5. Применяется в портативной и промышленной электронике для согласования и изоляции сигнальных линий.
Технические характеристики
| ESD (мм) | ±500V |
| ЭСР HBM | ±8000V |
| Корпус | SOT-23-5 |
| Функция | Single Bus Buffer Gate with 3-State Output |
| Тип монтажа | SMD |
| Тип выхода | 3-state |
| Артикул | RS1G126XF5 |
| Логическое семейство | RS1G126 |
| Входное напряжение | 0V to 5.5V |
| Лента и катушка | 3000 |
| Ioff supported | Да |
| Кол-во выводов | 5 |
| Вых. напряжение | 0V to VCC |
| Package option | SOT23-5 |
| Ток питания | 1µA (max at 25°C), 10µA (full) |
| Body size sc70 5 | 2.10mm×1.25mm |
| Body size sot23 5 | 2.92mm×1.60mm |
| Макс. напр. пит. | 6.5V |
| Enable time oe to y | Vcc 5: 3.3ns; Vcc 1.8: 9.5ns; Vcc 2.5: 5.8ns; Vcc 3.3: 5.0ns |
| Input clamp current | -50mA |
| Диап. вх. напр. | -0.5V to 6.5V |
| Package lead finish | Зелёный |
| Disable time oe to y | Vcc 5: 3.0ns; Vcc 1.8: 7.4ns; Vcc 2.5: 4.3ns; Vcc 3.3: 4.4ns |
| Защелка | 100mA |
| Output clamp current | -50mA |
| Выходной ток управления | ±24mA at VCC=3.0V |
| Вх. ток утечки | ±1µA (25°C), ±5µA (full) |
| Low power consumption | 1µA (Max) |
| Диап. раб. напр. | 1.65V to 5.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Continuous output current | ±50mA |
| Off state leakage current | ±1µA (25°C), ±10µA (full) |
| Output enable active high | Да |
| Диап. темп. хр. | -65°C to +150°C |
| Input transition rise fall | Vcc 5: 5ns/V; Vcc 1.8: 20ns/V; Vcc 2.5: 20ns/V; Vcc 3.3: 10ns/V |
| Макс. входное низкое напряжение | Vcc 3 to 3.6: 0.4V; Vcc 2.3 to 2.7: 0.3V; Vcc 4.5 to 5.5: 0.15xVCC; Vcc 1.65 to 1.95: 0.15xVCC |
| Диап. раб. темп. | -40°C to +125°C |
| Output disabled when oe low | Да |
| Мин. Uвх высокого уровня | Vcc 3 to 3.6: 2.2V; Vcc 2.3 to 2.7: 1.7V; Vcc 4.5 to 5.5: 0.7xVCC; Vcc 1.65 to 1.95: 0.65xVCC |
| Low level output voltage max | Iol 100ua: 0.1V; Iol 16ma at 3v: 0.4V; Iol 24ma at 3v: 0.55V; Iol 8ma at 2.3v: 0.3V; Iol 32ma at 4.5v: 0.55V; Iol 4ma at 1.65v: 0.45V |
| Описание (англ.) | 1uA 1.65V~5.5V 1 2.9ns@5V,50pF SOT23-5 Buffers, Drivers, Receivers, Transceivers RoHS |
| High impedance output current | 10µA (max) |
| High level output voltage min | Ioh minus 100ua: VCC-0.1V; Ioh minus 16ma at 3v: 2.4V; Ioh minus 24ma at 3v: 2.3V; Ioh minus 8ma at 2.3v: 1.9V; Ioh minus 32ma at 4.5v: 3.8V; Ioh minus 4ma at 1.65v: 1.2V |
| Input accepts voltage to 5.5v | Да |
| Output voltage range high low | -0.5V to VCC+0.5V |
| Propagation delay time cl 15pf | Vcc 5: 2.1ns; Vcc 1.8: 6.1ns; Vcc 2.5: 3.7ns; Vcc 3.3: 3.9ns |
| Partial power down applications | Да |
| Additional supply current per input | 500µA (max) |
| Output voltage range high impedance | -0.5V to 6.5V |
| Propagation delay time cl 30 or 50pf | Vcc 5: 2.9ns; Vcc 1.8: 8.6ns; Vcc 2.5: 5.3ns; Vcc 3.3: 4.0ns |
| Continuous current through vcc or gnd | ±100mA |
| Thermal resistance junction to board sc70 5 | 60.0°C/W |
| Power dissipation capacitance output enabled | Vcc 5: 21pF; Vcc 1.8: 18pF; Vcc 2.5: 18pF; Vcc 3.3: 19pF |
| Thermal resistance junction to board sot23 5 | 85.9°C/W |
| Power dissipation capacitance output disabled | Vcc 5: 4pF; Vcc 1.8: 2pF; Vcc 2.5: 2pF; Vcc 3.3: 2pF |
| Thermal resistance junction to ambient sc70 5 | 214.7°C/W |
| Thermal resistance junction to ambient sot23 5 | 273.8°C/W |
| Thermal resistance junction to case top sc70 5 | 127.1°C/W |
| Thermal resistance junction to case top sot23 5 | 126.8°C/W |
| Thermal characterization parameter junction to top sc70 5 | 33.4°C/W |
| Thermal characterization parameter junction to top sot23 5 | 10.9°C/W |
| Thermal characterization parameter junction to board sc70 5 | 59.8°C/W |
| Thermal characterization parameter junction to board sot23 5 | 84.9°C/W |
