Буфер шинный одноразрядный с третьим состоянием
У поставщика
ПроизводительRUNIC
У поставщиков
31 664 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:26 167 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,89 |
| от 578 | 5,76 |
| от 984 | 5,13 |
| от 1 626 | 4,63 |
| от 2 695 | 4,28 |
Склад 13
В наличии:5 497 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 84 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,23 |
| от 231 | 7,15 |
| от 462 | 6,24 |
| от 923 | 5,54 |
| от 1 846 | 5,07 |
Описание

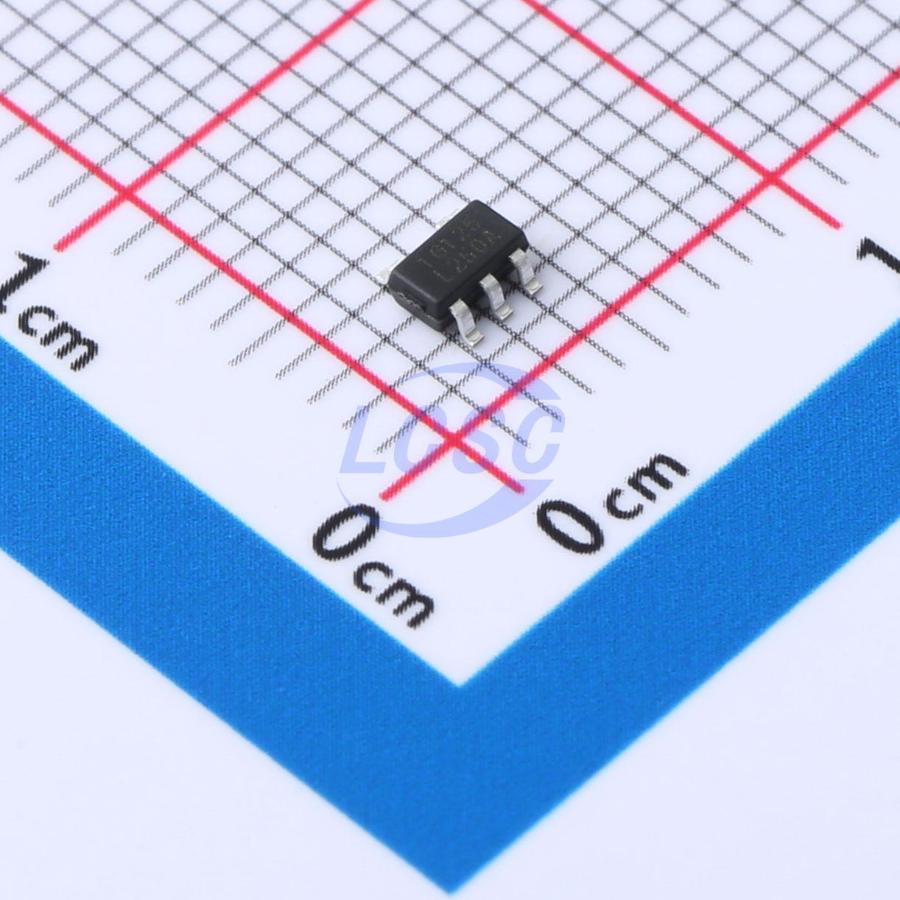

Микросхема-буфер от RUNIC — одноразрядный шинный формирователь с третьим состоянием выхода. Работает при напряжении от 1,65 до 5,5 В, потребляет всего 1 мкА и обеспечивает задержку 2,1 нс при нагрузке 15 пФ. Выпускается в миниатюрном корпусе SOT-23-5. Применяется в портативной и промышленной электронике для согласования и буферизации цифровых сигналов.
Технические характеристики
| Вывод 1 | OE (Enable/Input) |
| Вывод 2 | A (Input) |
| Вывод 3 | GND (Ground) |
| Вывод 4 | Y (Output) |
| Вывод 5 | VCC (Power) |
| ESD (мм) | ±500V |
| ЭСР HBM | ±8000V |
| Icc max | 10µA |
| Ioz max | 10µA |
| Корпус | SOT-23-5 |
| Ioff max | ±10µA |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Single Bus Buffer Gate With 3-State Output |
| Iih iil max | ±5µA |
| Артикул | RS1G125XF5 |
| Delta icc max | 500µA |
| Psi jb sc70 5 | 59.8°C/W |
| Psi jt sc70 5 | 33.4°C/W |
| Voh ioh 100ua | VCC-0.1V |
| Vol iol 100ua | 0.1V |
| Enable time 5v | 3.3ns |
| Psi jb sot23 5 | 84.9°C/W |
| Psi jt sot23 5 | 10.9°C/W |
| Vih 3v to 3 6v | 2.2V |
| Vil 3v to 3 6v | 0.4V |
| Disable time 5v | 3.0ns |
| Маркировка корпуса | 1G125 |
| Voh ioh 16ma 3v | 2.4V |
| Voh ioh 24ma 3v | 2.3V |
| Vol iol 16ma 3v | 0.4V |
| Vol iol 24ma 3v | 0.55V |
| Enable time 1 8v | 9.5ns |
| Enable time 2 5v | 5.8ns |
| Enable time 3 3v | 5.0ns |
| Вариант упаковки | Tape and Reel, 3000 |
| Vih 2 3v to 2 7v | 1.7V |
| Vih 4 5v to 5 5v | 0.7xVCC |
| Vil 2 3v to 2 7v | 0.3V |
| Vil 4 5v to 5 5v | 0.15xVCC |
| Voh ioh 8ma 2 3v | 1.9V |
| Vol iol 8ma 2 3v | 0.3V |
| Disable time 1 8v | 7.4ns |
| Disable time 2 5v | 4.3ns |
| Disable time 3 3v | 4.4ns |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 2.92mm x 1.60mm |
| Voh ioh 32ma 4 5v | 3.8V |
| Voh ioh 4ma 1 65v | 1.2V |
| Vol iol 32ma 4 5v | 0.55V |
| Vol iol 4ma 1 65v | 0.45V |
| Vih 1 65v to 1 95v | 0.65xVCC |
| Vil 1 65v to 1 95v | 0.15xVCC |
| Input clamp current | -50mA |
| Диап. вх. напр. | -0.5V to 6.5V |
| Защелка | >100mA |
| Output clamp current | -50mA |
| Выходной ток управления | ±24mA at VCC=3.0V |
| Диап. вых. напр. | 0V to VCC |
| Диапазон питания | -0.5V to 6.5V |
| Cpd output enabled 5v | 21pF |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Макс. ток покоя | 1µA |
| Cpd output disabled 5v | 4pF |
| Cpd output enabled 1 8v | 18pF |
| Cpd output enabled 2 5v | 18pF |
| Cpd output enabled 3 3v | 19pF |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Cpd output disabled 1 8v | 2pF |
| Cpd output disabled 2 5v | 2pF |
| Cpd output disabled 3 3v | 2pF |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -65°C |
| Continuous output current | ±50mA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay 5v 15pf | 2.1ns |
| Continuous current vcc gnd | ±100mA |
| Propagation delay 1 8v 15pf | 6.1ns |
| Propagation delay 2 5v 15pf | 3.7ns |
| Propagation delay 3 3v 15pf | 3.9ns |
| Propagation delay 5v 30 50pf | 2.9ns |
| Описание (англ.) | 1uA 1.65V~5.5V 1 2.1ns@5V,15pF SOT23-5 Buffers, Drivers, Receivers, Transceivers RoHS |
| Input transition rise fall 5v | 5ns/V |
| Output voltage high impedance | -0.5V to 6.5V |
| Output voltage high low state | -0.5V to VCC+0.5V |
| Propagation delay 1 8v 30 50pf | 8.6ns |
| Propagation delay 2 5v 30 50pf | 5.3ns |
| Propagation delay 3 3v 30 50pf | 4.0ns |
| Input transition rise fall 1 8v | 20ns/V |
| Input transition rise fall 2 5v | 20ns/V |
| Input transition rise fall 3 3v | 10ns/V |
| Thermal resistance junction board sc70 5 | 60.0°C/W |
| Thermal resistance junction board sot23 5 | 85.9°C/W |
| Thermal resistance junction ambient sc70 5 | 214.7°C/W |
| Thermal resistance junction ambient sot23 5 | 273.8°C/W |
| Thermal resistance junction case top sc70 5 | 127.1°C/W |
| Thermal resistance junction case top sot23 5 | 126.8°C/W |
