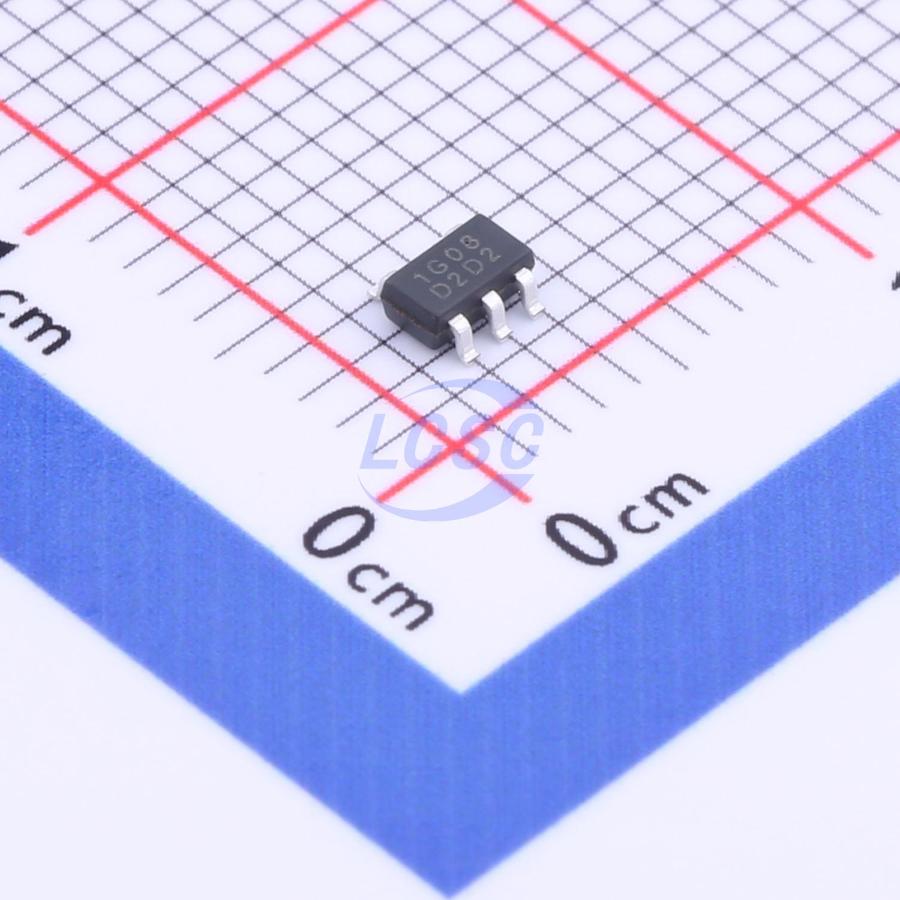

Элемент логический 2И RS1G08XF5
У поставщика
ПроизводительRUNIC
КатегорияЛогические - Вентили и Инверторы
У поставщиков
31 295 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:28 395 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,93 |
| от 684 | 4,92 |
| от 1 141 | 4,36 |
| от 1 876 | 3,92 |
| от 3 143 | 3,62 |
Склад 13
В наличии:2 900 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 96 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,20 |
| от 274 | 6,20 |
| от 548 | 5,36 |
| от 1 095 | 4,72 |
| от 2 189 | 4,29 |
Описание
Логический элемент 2И от RUNIC в миниатюрном корпусе SOT-23-5. Микросхема обеспечивает выполнение базовой логической операции AND с двумя входами. Компактный корпус и соответствие стандарту ROHS делают её удобной для поверхностного монтажа. Применяется в промышленной автоматике и бытовой электронике для построения цифровых схем управления.
Технические характеристики
| Тип | Single 2-Input Positive-AND Gate |
| ESD (мм) | ±500V |
| ЭСР HBM | ±8000V |
| Маркировка | 1G08X (X=date code) |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Артикул | RS1G08XF5 |
| Delta icc max | 500µA |
| Logic function | AND |
| Ioff current max | ±10µA |
| Число входов | 2 |
| Вх. емкость | 4pF |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 1.60mm×2.92mm |
| Макс. выходное напряжение | VCC |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Ioff current typical | ±1µA |
| Макс. ток фиксации вх. | -50mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output clamp current max | -50mA |
| Output drive current low | 24mA at VCC=3V |
| Propagation delay 5V max | 9.4ns |
| Макс. ток утечки входа | ±5µA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Output drive current high | -24mA at VCC=3V |
| Абс. макс. входное напряжение | 6.5V |
| Propagation delay 1 8V max | 16.2ns |
| Propagation delay 2 5V max | 11.9ns |
| Propagation delay 3 3V max | 11.7ns |
| Макс. напряжение питания | 6.5V |
| Макс. входное низкое напряжение | 0.15*VCC at 1.65-1.95V, 0.3V at 2.3-2.7V, 0.4V at 3-3.6V, 0.15*VCC at 4.5-5.5V |
| Мин. Uвх высокого уровня | 0.65*VCC at 1.65-1.95V, 1.7V at 2.3-2.7V, 2V at 3-3.6V, 0.7*VCC at 4.5-5.5V |
| Макс. ток покоя | 10µA |
| Описание (англ.) | SOT-23-5 Gates ROHS |
| Input leakage current typical | ±1µA |
| Input transition rise fall 5V | 5ns/V |
| Макс. длительный выходной ток | ±50mA |
| Absolute max output voltage on | VCC+0.5V |
| Absolute max output voltage off | 6.5V |
| Input transition rise fall 1 8V | 20ns/V |
| Input transition rise fall 2 5V | 20ns/V |
| Input transition rise fall 3 3V | 10ns/V |
| Power dissipation capacitance 5V | 31pF |
| Supply current quiescent typical | 0.1µA |
| Continuous current vcc or gnd max | ±100mA |
| Supply voltage data retention min | 1.5V |
| Power dissipation capacitance 3 3V | 26pF |
| Термосопротивление кристалл-плата | 85.9°C/W |
| Термосопротивление переход-среда | 273.8°C/W |
| Thermal resistance junction to case top | 126.8°C/W |
