Документация
Буфер/драйвер одиночный открытый сток
У поставщика
ПроизводительRUNIC
У поставщиков
7 929 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 895 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 124 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,58 |
| от 161 | 5,00 |
| от 321 | 4,46 |
| от 641 | 4,06 |
| от 1 281 | 3,90 |
Склад 39
В наличии:2 034 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,11 |
| от 687 | 5,08 |
| от 1 144 | 4,50 |
| от 1 882 | 4,04 |
| от 3 154 | 3,73 |
Описание

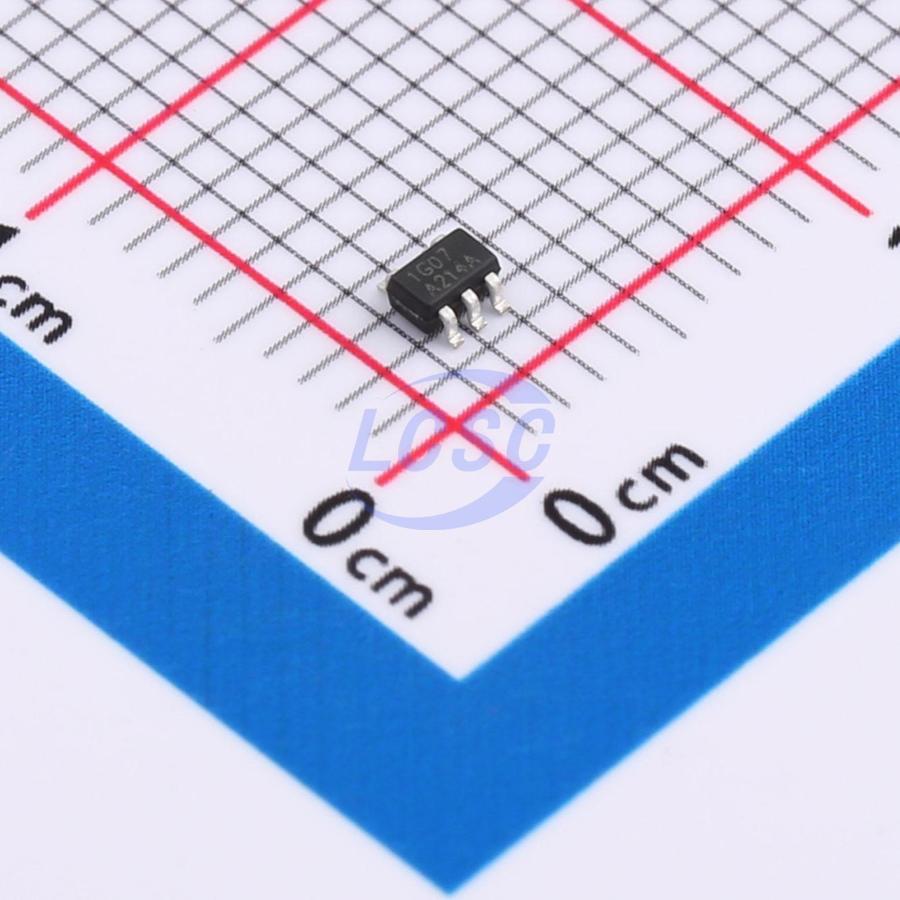

Микросхема-буфер с открытым стоком от RUNIC. Работает при напряжении от 1,65 до 5,5 В, потребляет всего 1 мкА и обеспечивает задержку распространения 3,7 нс. Выпускается в компактном корпусе SC-70-5. Подходит для согласования уровней сигналов в портативной и промышленной электронике.
Технические характеристики
| Cpd 5v | 6pF |
| ESD (мм) | ±200V |
| ESD CDM | ±1500V |
| ЭСР HBM | ±7500V |
| Icc 25c | 1µA |
| Корпус | SC-70-5 |
| Cpd 1 8v | 3pF |
| Cpd 2 5v | 3pF |
| Cpd 3 3v | 4pF |
| Icc full | 10µA |
| Ioff 25c | ±1µA |
| Тип монтажа | SMD |
| Ioff full | ±10µA |
| Упаковка | Tape and Reel, 3000 |
| Кол-во выводов | 5 |
| Описание | Single Buffer/Driver with Open-Drain Output |
| Тип выхода | Open-Drain |
| Артикул | RS1G07XC5 |
| Output drive | ±24mA at VCC=3.0V |
| Vol iol 100ua | 0.1V |
| Delta icc full | 500µA |
| Function table | A=L -> Y=L; A=H -> Y=Z |
| Logic function | Single Buffer/Driver |
| Vih 3v to 3 6v | 2.2V |
| Vil 3v to 3 6v | 0.4V |
| Маркировка корпуса | 1G07X |
| Vol iol 16ma 3v | 0.4V |
| Vol iol 24ma 3v | 0.55V |
| Vih 2 3v to 2 7v | 1.7V |
| Vih 4 5v to 5 5v | 0.7xVCC |
| Vil 2 3v to 2 7v | 0.3V |
| Vil 4 5v to 5 5v | 0.15xVCC |
| Vol iol 8ma 2 3v | 0.3V |
| Вх. емкость | 4pF |
| Размер корпуса | 2.10mm x 1.25mm |
| Vol iol 32ma 4 5v | 0.55V |
| Vol iol 4ma 1 65v | 0.45V |
| Vih 1 65v to 1 95v | 0.65xVCC |
| Vil 1 65v to 1 95v | 0.15xVCC |
| Input clamp current | -50mA |
| Диап. вх. напр. | 0V to 5.5V |
| Output clamp current | -50mA |
| Диап. вых. напр. | 0V to 5.5V |
| Propagation delay 5v | 3.7ns |
| Диапазон питания | 1.65V to 5.5V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.65V |
| Макс. потребление | 1µA |
| Thermal psi jb sc70 5 | 59.8°C/W |
| Thermal psi jt sc70 5 | 33.4°C/W |
| Propagation delay 1 8v | 6.4ns |
| Propagation delay 2 5v | 4.5ns |
| Propagation delay 3 3v | 4.2ns |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -65°C |
| Continuous output current | ±50mA |
| Input leakage current 25c | ±1µA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 6.5V |
| Continuous current vcc gnd | ±100mA |
| Data retention voltage min | 1.5V |
| Input leakage current full | ±5µA |
| Absolute max output voltage | 6.5V |
| Макс. напряжение питания | 6.5V |
| Thermal resistance ja sc70 5 | 214.7°C/W |
| Thermal resistance jb sc70 5 | 60.0°C/W |
| Описание (англ.) | 1 1uA 1.65V~5.5V 1 3.7ns@5V,50pF SC70-5 Buffers, Drivers, Receivers, Transceivers RoHS |
| Input transition rise fall 5v | 5ns/V |
| Input transition rise fall 3 3v | 10ns/V |
| Thermal resistance jc top sc70 5 | 127.1°C/W |
| Input transition rise fall 1 8v 2 5v | 20ns/V |
