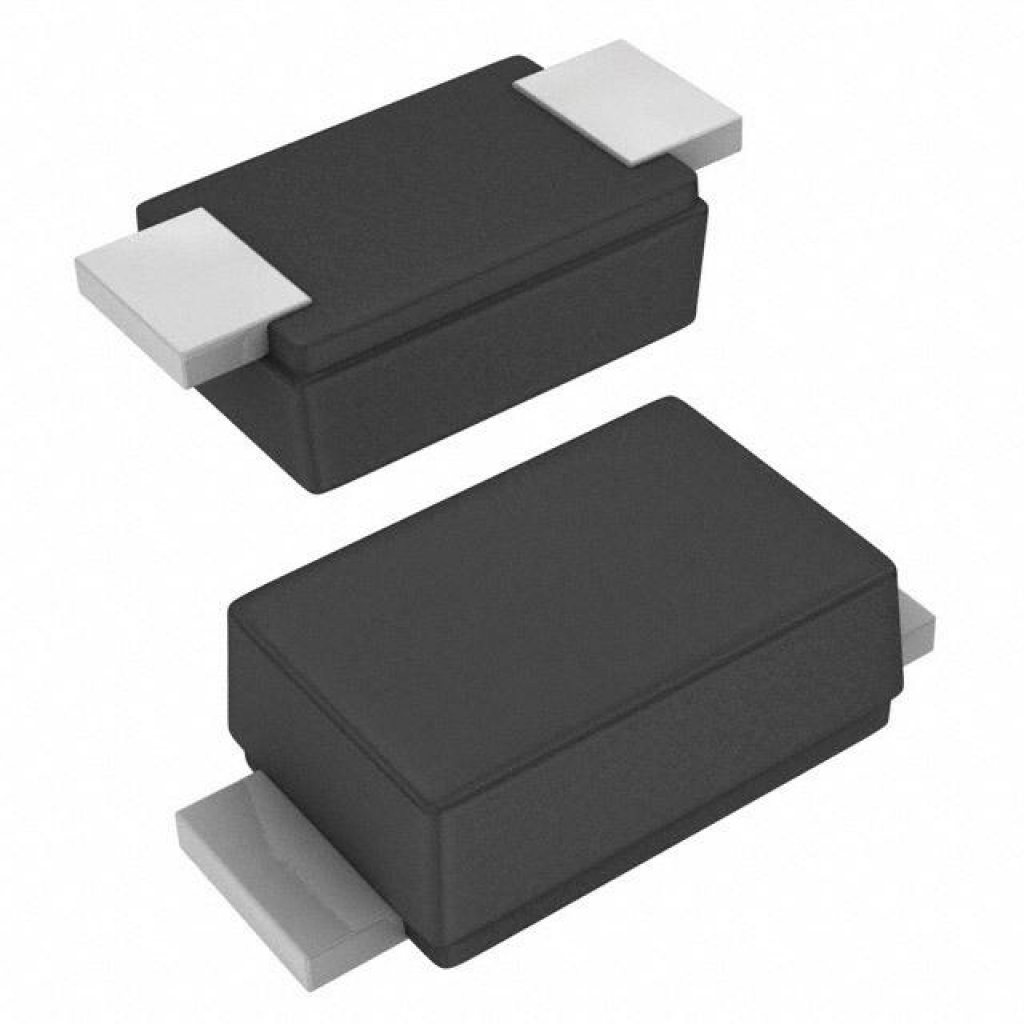

Диод выпрямительный 400В 1.4А RS07G-GS08
У поставщика
ПроизводительVishay
У поставщиков
3 663 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 663 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 98 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,11 |
| от 91 | 6,57 |
| от 182 | 5,98 |
| от 363 | 5,37 |
| от 725 | 4,90 |
Описание
Выпрямительный диод Vishay RS07G-GS08 рассчитан на обратное напряжение 400 В и прямой ток 1,4 А. Компонент выполнен в компактном корпусе DO-219AB. Подходит для вторичных цепей питания в бытовой и промышленной электронике.
Технические характеристики
| Вес | approx. 15 mg |
| Корпус | DO-219AB |
| Тип монтажа | SMD |
| Полярность | band denotes cathode end |
| Уровень MSL | 1 |
| Размеры | Ширина корпуса: 2.9mm (0.114in); Ширина вывода: 0.8mm (0.031in); Высота корпуса: 1.08mm (0.043in); Длина корпуса: 3.9mm (0.154in); Длина вывода: 0.35mm (0.014in) |
| Описание | Fast Rectifier Surface-Mount |
| Артикул | RS07G-GS08 |
| Конфигурация | single |
| Варианты упаковки | GS18/10K per 13" reel (8 mm tape), GS08/3K per 7" reel (8 mm tape) |
| AEC-Q101 | Да |
| Макс. RMS напряжение | 280V |
| Типовая емкость | 9pF |
| Время обратного восстановления | 150ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Footprint recommendation | Pad width: 1.3mm; Pad length: 1.3mm; Pad spacing: 2.9mm |
| Имп. прямой ток | 30A |
| Макс. DC блокирующее напряжение | 400V |
| Описание (англ.) | DIODE SW 400V DO219 |
| Instantaneous forward voltage | At 1A: 1.15V; At 0.7A: 1.15V |
| Тепловое сопротивление переход-вывод | 30K/W |
| Макс. повторяющееся импульсное обратное напряжение | 400V |
| Maximum average forward rectified current | At lead temp 65C: 1.4A; At ambient temp 45C: 0.5A |
| Thermal resistance junction to ambient air | 180K/W |
| Operating junction and storage temperature range | -55 to 150°C |
| Maximum dc reverse current at rated dc blocking voltage | At 25C: 10μA; At 125C: 50μA |
