Документация
2-битный двунаправленный преобразователь уровня напряжения для схем с открытым стоком и двухтактных схем
У поставщика
ПроизводительRUNIC
КатегорияЛогические - Преобразователи уровня
У поставщиков
42 894 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:41 604 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,86 |
| от 209 | 16,53 |
| от 351 | 15,21 |
| от 587 | 14,16 |
| от 971 | 13,43 |
Склад 13
В наличии:1 290 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,91 |
| от 94 | 19,72 |
| от 187 | 17,92 |
| от 373 | 16,54 |
| от 746 | 15,51 |
Описание

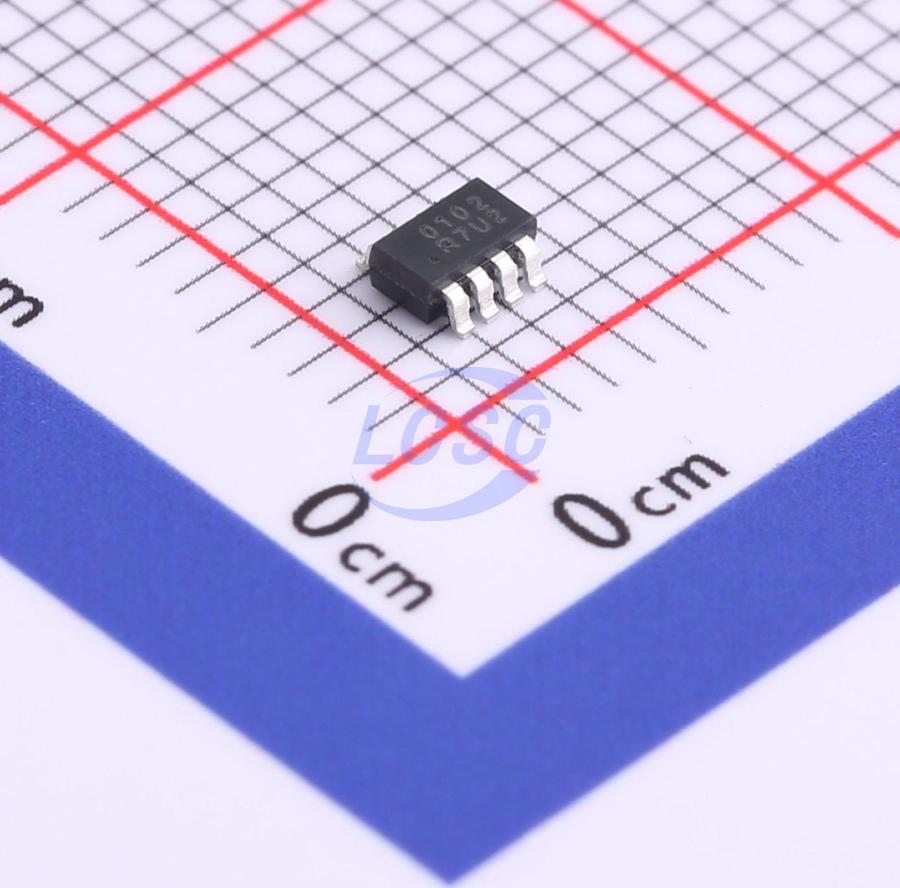

Микросхема RUNIC RS0102YH8 — это 2-битный двунаправленный преобразователь уровня напряжения. Работает с открытым стоком и двухтактными схемами, поддерживает скорость передачи до 24 Мбит/с. Выпускается в компактном корпусе SOT-23-8. Подходит для согласования логических уровней в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD (мм) | 400V |
| ESD CDM | 1000V |
| ЭСР HBM | 5000V |
| Корпус | SOT-23-8 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Направленность | bidirectional |
| Vcca range | 1.65V to 5.5V |
| Vccb range | 2.3V to 5.5V |
| Описание | 2-Bit Bidirectional Voltage-Level Translator for Open-Drain and Push-Pull Application |
| Артикул | RS0102 |
| Применение | I2C, SMBus, UART, GPIO |
| Vcc isolation | If either VCC is at GND, both ports are in high-impedance state |
| Варианты корпуса | SOT23-8, DFN1.4x1-8L, VSSOP8, DFN2x3-8L |
| Body size vssop8 | 2.00mm x 2.30mm |
| Body size sot23 8 | 2.92mm x 1.60mm |
| Direction control | Нет |
| Vcca vccb relation | VCCA <= VCCB |
| Body size dfn2x3 8l | 2.00mm x 3.00mm |
| Data rate push pull | 24Mbps |
| Data rate open drain | 2Mbps |
| Oe internal pulldown | Да |
| Body size dfn1 4x1 8l | 1.40mm x 1.00mm |
| Ioff partial power down | Да |
| Power supply sequencing | not required, either VCCA or VCCB can be ramped first |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | 24Mbps 1 2 SOT-23-8 Translators, Level Shifters RoHS |
