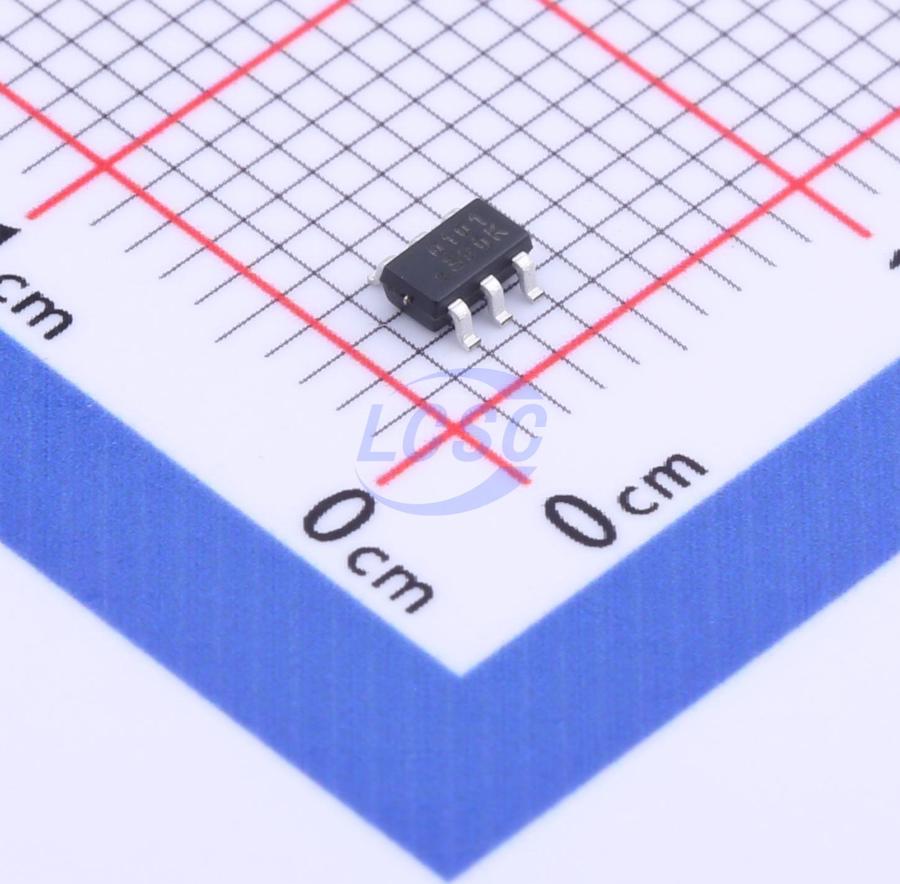

Транслятор уровня SOT-23-6 RS0101YH6
У поставщика
ПроизводительRUNIC
КатегорияЛогические - Преобразователи уровня
У поставщиков
2 667 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 615 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,77 |
| от 92 | 18,71 |
| от 183 | 17,01 |
| от 366 | 15,71 |
| от 731 | 14,74 |
Склад 39
В наличии:1 052 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,04 |
| от 220 | 15,77 |
| от 369 | 14,49 |
| от 610 | 13,48 |
| от 1 021 | 12,77 |
Описание
Транслятор уровня RS0101YH6 от RUNIC — компактная микросхема для согласования напряжений. Выполнена в корпусе SOT-23-6, поддерживает двунаправленную передачу сигналов для открытого стока и push-pull. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Pin1 | VCCA |
| Pin2 | GND |
| Pin3 | A |
| Pin4 | B |
| Pin5 | OE |
| Pin6 | VCCB |
| Iccza | 1µA |
| Icczb | 1µA |
| ESD (мм) | ±400V |
| Vil oe | 0V to VCCA × 0.25V |
| ЭСР HBM | ±5000V |
| Ioz 25c | ±0.5µA |
| Корпус | SOT-23-6 |
| Каналы | 1 |
| Функция | Bidirectional voltage-level translator |
| Ioz full | ±1µA |
| Тип монтажа | SMD |
| Voha max | 5.5V |
| Voha min | VCCA × 0.7V |
| Vohb max | 5.5V |
| Vohb min | VCCB × 0.7V |
| Vola max | 0.3V |
| Volb max | 0.3V |
| Vil a port | 0V to 0.15V |
| Vil b port | 0V to 0.15V |
| Описание | 1-Bit Bidirectional Voltage-Level Translator for Open-Drain and Push-Pull Application |
| Артикул | RS0101YH6 |
| Применение | I2C/SMBus, UART, GPIO |
| Vcca abs max | 6.0V |
| Vccb abs max | 6.0V |
| Vcc isolation | If either VCC is at GND, both ports are in high-impedance state |
| Icca plus iccb | 11µA |
| Package option | Tape and Reel, 3000 |
| Ioff a port 25c | ±0.5µA |
| Ioff b port 25c | ±0.5µA |
| Маркировка | 0101 |
| Voha conditions | IOH = -20µA |
| Vohb conditions | IOH = -20µA |
| Vola conditions | IOL = 1.5mA |
| Volb conditions | IOL = 1.5mA |
| Ioff a port full | ±1µA |
| Ioff b port full | ±1µA |
| Direction control | Нет |
| A port voltage max | 5.5V |
| A port voltage min | 1.65V |
| B port voltage max | 5.5V |
| B port voltage min | 2.3V |
| Vcca vccb relation | VCCA <= VCCB |
| Data rate push pull | 24Mbps |
| Input clamp current | -50mA |
| Data rate open drain | 2Mbps |
| Icca vcca 0 vccb 5 5 | -1µA |
| Icca vcca 5 5 vccb 0 | 2.5µA |
| Iccb vcca 0 vccb 5 5 | 1µA |
| Iccb vcca 5 5 vccb 0 | -1µA |
| Output clamp current | -50mA |
| Oe internal pull down | Да |
| Partial power down mode | Да |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Vcca supply voltage max | 5.5V |
| Vcca supply voltage min | 1.65V |
| Vccb supply voltage max | 5.5V |
| Vccb supply voltage min | 2.3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Continuous output current | ±50mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Уровень чувствительности к влаге | MSL3 |
| Input leakage current oe 25c | ±0.5µA |
| Input voltage abs max a port | 6.0V |
| Input voltage abs max b port | 6.0V |
| Описание (англ.) | 1-Bit Bidirectional Voltage-Level Translator for Open-Drain and Push-Pull Application |
| Input leakage current oe full | ±1.5µA |
| Internal pull down resistance | 10KΩ |
| Output voltage abs max a port | 6.0V |
| Output voltage abs max b port | 6.0V |
| Continuous current vcca vccb gnd | ±100mA |
| Output voltage high state a port | VCCA+0.3V |
| Output voltage high state b port | VCCB+0.3V |
| Power supply sequencing required | Нет |
| Icca vcca 1 65 to vccb vccb 2 3 to 5 5 | 2.5µA |
| Iccb vcca 1 65 to vccb vccb 2 3 to 5 5 | 10µA |
| Input transition rise fall rate a port | 10ns/V |
| Input transition rise fall rate b port | 10ns/V |
| Input transition rise fall rate control | 10ns/V |
| Vih oe vcca 1 65 to 5 5 vccb 2 3 to 5 5 | VCCA × 0.8V to 5.5V |
| Vih a port vcca 1 65 to 5 5 vccb 2 3 to 5 5 | VCCI - 0.2V to VCCI |
| Vih b port vcca 1 65 to 5 5 vccb 2 3 to 5 5 | VCCI - 0.4V to VCCI |
