RCA 8 разъемов (гнёзд) на плату, разъем типа "тюльпан"
У поставщика
ПроизводительDragon City
У поставщиков
28 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт144,97 ₽
Сумма1 449,70 ₽
+ доплата 490,00 ₽
В наличии28 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 19 — 139,86 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 449,70 ₽. До заказа без доплаты не хватает 15 850,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 449,70 ₽
Описание

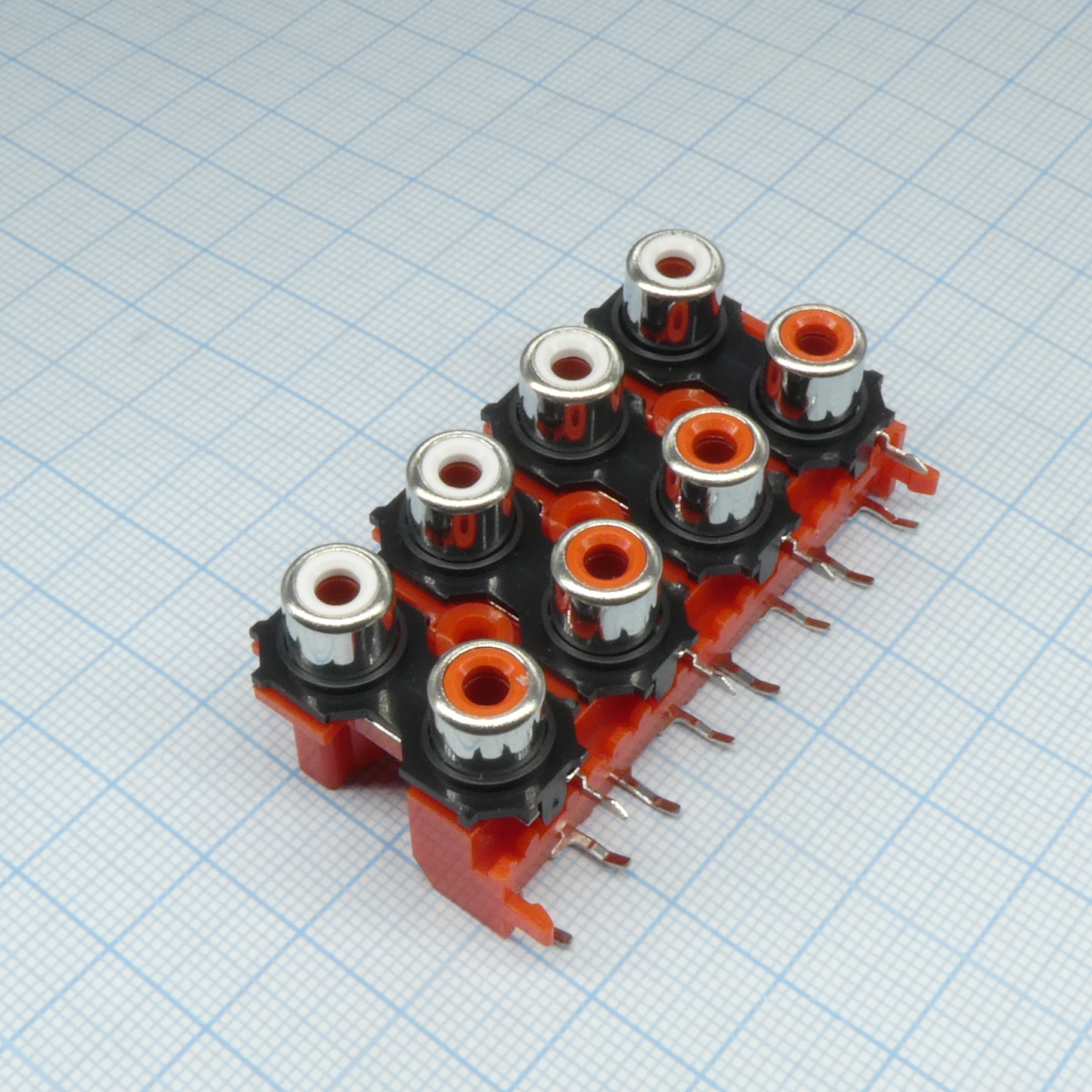

RCA-разъем (гнездо типа «тюльпан») на 8 контактов от производителя Dragon City. Компонент предназначен для монтажа на плату, упаковка — россыпь. Используется в аудио- и видеотехнике, мультимедийных устройствах и коммутационных панелях.
Технические характеристики
| Шаг | 7.5mm |
| Тип монтажа | PCB |
| Кол-во выводов | 8 |
| Допуск | Ширина: ±0.10mm; Длина: ±0.1mm; Диаметр штыря: ±0.10mm |
| Размеры | Ширина: 14mm; Высота: 12.5mm; Длина: 52.6mm; Длина вывода: 5mm; Шаг выводов: 7.5mm; Ширина вывода: 2.5mm; Шаг выводов: 8.75mm; Шаг монтажных отверстий: 14mm; Диаметр монтажного отверстия: 1.8mm |
| Шаг строк | 14mm |
| Диаметр штыря | 1.6mm |
| Диаметр корпуса | 2mm |
| Тип монтажа | THT |
| Тип разъема | RCA (tulip) |
| Контакт заземления | Ф.В.З.О.1 |
| Отв. монтажа | 2 x 1.8x3mm |
| Center pin diameter | 2.4mm |
| Number of connectors | 8 |
| Примечание | RCA_8 гнёзд на плату |
| Outer contact diameter | 10mm |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | RCA JACK 8 pin |
