Описание
Источник питания MEAN WELL RS-100-5 — это компактный AC/DC преобразователь мощностью 80 Вт с выходным напряжением 5 В и током до 16 А. Модель имеет один канал, регулировку выходного напряжения потенциометром и работает в широком диапазоне входных напряжений (88–264 В AC / 124–370 В DC). Корпус IP20 с габаритами 159×97×38 мм подходит для установки в промышленную автоматику и системы управления.
Технические характеристики
| Модель | RS-100-5 |
| Выходное напряжение, В | 5 |
| Максимальный выходной ток | 16 А |
| Мощность | 80 Вт |
| КПД | 77% |
| Пусковой ток | 40A/230VAC cold start |
| Защита от перегрузки | 110~150% rated output power, hiccup mode, auto recovery |

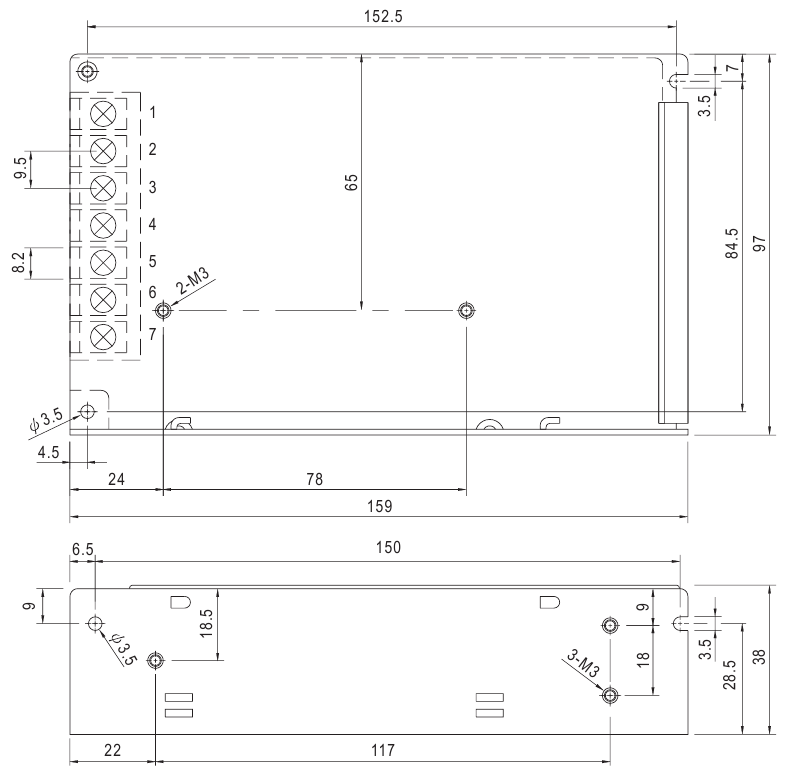

| Габариты (Ш × В × Г) | 159*97*38 мм |
| Упаковка | 24pcs/15.4Kg/0.7CUFT |
| Рабочая температура | -30...+70 |
| Степень защиты (IP) | IP20 |
| MTBF | 260.8Khrs min. MIL-HDBK-217F (25°C) |
| Регулировка | Регулировка потенциометром |
| Ширина | 97 |
| Высота | 38 |
| Длина | 159 |
| Вес | 0.34 |
| Номер корпуса | 901C |
| Охлаждение | свободная воздушная конвекция |
| ЭМС/ЭМИ | EN55022 (CISPR22) Class B |
| Гарантия | 36 |
| Время удерж. | 100ms/230VAC, 18ms/115VAC |
| Время нарастания | 20ms/230VAC, 30ms/115VAC |
| Вибрация | 10~500Hz, 5G 10min./1cycle, period for 60min. each along X,Y,Z axes |
| Переменный ток | 2.5A/115VAC, 1.5A/230VAC |
| Конденсаторы | 105°C long life electrolytic |
| Напряжение DC | 5V |
| Размеры | 159*97*38mm (L*W*H) |
| Время установки | 500ms/230VAC, 1200ms/115VAC |
| Каналов | 1 |
| Вых. ток | 16 |
| Ном. мощность | 80W |
| Тест прожига | 100% full load |
| Устойчивость к ЭМП | EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2) heavy industry level, criteria A |
| Светодиодный индикатор | Power on |
| Вх. напряжение AC, В | 88 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 124 |
| Вх. напряжение DC 2, В | 370 |
| Вибрационные испытания | 5G |
| Диап. частот | 47~63Hz |
| Ток утечки | <2mA/240VAC |
| Рег. линии | 0.5% |
| Рег. нагрузки | 1.0% |
| Стойкость к импульсам | 300VAC for 5 seconds |
| Гармонический ток | EN61000-3-2,-3 |
| Макс. пульс. шум | 80mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Допуск напряжения | 2.0% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| High temp operation | Up to 70°C |
| Диап. вх. напр. | 88~264VAC, 125~373VDC |
| Темп. хранения | -40~+85°C |
| Раб. температура | -25~+70°C |
| Сопр. изоляции | 100M Ohms/500VDC |
| Защита от перенапр. | 5.75~6.75V, hiccup mode, auto recovery |
| Темп. коэф. | 0.03%/°C (0~50°C) |
| Назначение выводов | 1: AC/L; 2: AC/N; 3: FG; 4: DC OUTPUT-V; 5: DC OUTPUT-V; 6: DC OUTPUT+V; 7: DC OUTPUT+V |
| Диапазон регулировки вых. напряжения | 4.75~5.5V |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 88 |
| Мин. входное напряжение DC, В | 124 |
| Степень IP | IP20 |
