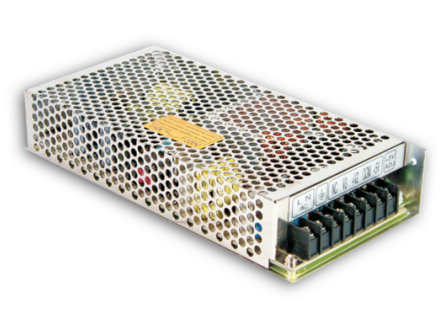

Источник питания RQ-125D
У поставщика
У поставщиков
2 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 943,11 |
| от 2 | 2 814,13 |
| от 3 | 2 709,07 |
| от 4 | 2 631,07 |
| от 8 | 2 573,07 |
Описание
Источник питания RQ-125D от MEAN WELL — это многоканальный блок с четырьмя независимыми выходами. Модель выдает стабилизированные напряжения 5В, 12В, -5В и -12В при суммарной мощности до 125 Вт. Компактный корпус и встроенный фильтр помех делают его удобным для встраивания в промышленные контроллеры, системы автоматики и измерительное оборудование.
Технические характеристики
| Серия | RQ-125 |
| Модель | RQ-125D |
| Мощность | 124 Вт |
| КПД | 82% |
| Пусковой ток | 40A/230VAC cold start |
| Время удержания | 25ms/230VAC, 30ms/115VAC at full load |
| Упаковка | 20pcs/14Kg/0.8CUFT |
| MTBF | 203.1Khrs min. MIL-HDBK-217F (25℃) |
| Pin1 | AC/L |
| Pin2 | AC/N |
| Pin3 | FG |
| Pin4 | DC OUTPUT -V4 |
| Pin5 | DC OUTPUT V3 |
| Pin6 | DC OUTPUT +V2 |
| Pin7 | DC OUTPUT COM |
| Pin8 | DC OUTPUT +V1 |
| Вес | 0.7Kg |
| Номер корпуса | 902 |
| Охлаждение | free air convection |
| Гарантия | 3 years |
| Время нарастания | 20ms/230VAC, 30ms/115VAC at full load |
| Вибрация | 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes |
| Переменный ток | 3A/115VAC, 2A/230VAC |
| Размеры | 199*98*38mm (L*W*H) |
| Время установки | 500ms/230VAC, 1200ms/115VAC at full load |
| Описание | 125W Quad Output Switching Power Supply |
| Ном. мощность | 124W |
| Burn in test | 100% full load |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Светодиодный индикатор | power on |
| Capacitor type | 105℃ long life electrolytic capacitors |
| Ток утечки | <2mA / 240VAC |
| Выходные каналы | 4 |
| Ripple noise ch1 | 80mVp-p |
| Ripple noise ch2 | 120mVp-p |
| Ripple noise ch3 | 150mVp-p |
| Ripple noise ch4 | 80mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) on +5V output |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Описание | Power Supplies - Chassis Mount 124W 5V/8A 12V/2.5A 24V/2A -12V/0.5A |
| Current range ch1 | 2 ~ 12A |
| Current range ch2 | 0.5 ~ 4A |
| Current range ch3 | 0.1 ~ 2.5A |
| Current range ch4 | 0 ~ 1A |
| Rated current ch1 | 8A |
| Rated current ch2 | 2.5A |
| Rated current ch3 | 2A |
| Rated current ch4 | 0.5A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Output voltage ch1 | 5V |
| Output voltage ch2 | 12V |
| Output voltage ch3 | 24V |
| Output voltage ch4 | -12V |
| Диап. вх. напр. | 88 ~ 132VAC / 176 ~ 264VAC selected by switch, 248 ~ 373VDC |
| Input voltage surge | 300VAC for 5sec |
| Line regulation ch1 | ±0.5% |
| Line regulation ch2 | ±1.0% |
| Line regulation ch3 | ±1.0% |
| Line regulation ch4 | ±1.0% |
| Load regulation ch1 | ±1.0% |
| Load regulation ch2 | ±3.0% |
| Load regulation ch3 | ±5.0% |
| Load regulation ch4 | ±2.0% |
| Защита от перегр. | 110 ~ 150% rated output power, hiccup mode |
| Темп. хранения | -40 ~ +85℃ |
| Раб. температура | -25 ~ +70℃ |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Voltage adj range ch1 | 4.75 ~ 5.5V |
| Voltage tolerance ch1 | ±2.0% |
| Voltage tolerance ch2 | +8,-3% |
| Voltage tolerance ch3 | ±8.0% |
| Voltage tolerance ch4 | ±5.0% |
| Over voltage protection ch1 | 5.75 ~ 6.75V, hiccup mode |
| Напряжение, В | 5 |
| Ток, А | 8 |
