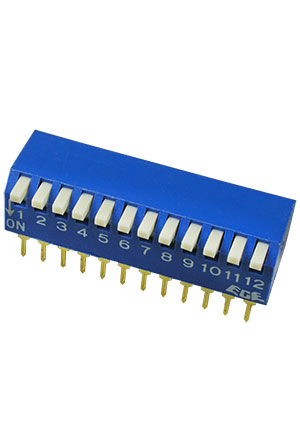

RPL-12, DIP переключатель 12 поз. угол 90 (аналог для SWD3-12)
У поставщика
ПроизводительECE
У поставщиков
3 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 420 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 144,90 |
| от 50 | 66,67 |
Описание
RPL-12 от ECE — это DIP-переключатель на 12 положений с угловым расположением контактов 90°. Компонент рассчитан на напряжение 24 В DC и ток до 25 мА, имеет механический ресурс 2000 переключений и корпус с шагом 2,54 мм. Подходит для настройки режимов в промышленной автоматике и тестовом оборудовании.
Технические характеристики
| Корпус | DIP |
| Влажность | 95%RH at 40°C for 96 hours |
| Тип монтажа | THT |
| Вибрация | Per MIL-STD-202F, method 204D |
| Шаг,мм | 2.54 |
| Монтаж | DIP |
| Тип привода | slide right angle |
| Паяемость | 230°C ±5°C for 5±0.5 seconds, 95% coverage |
| Соотв. RoHS | Да |
| Ном. напряжение | 24VDC |
| Огнестойкость | UL 94V-0 |
| Мех. ресурс | 2000 operations |
| Operation force | 800g max |
| Описание | Modular Connectors / Ethernet Connectors 10/100 1x1 Tab Down RJ45 w/mag GR1089 |
| Эл. прочность | 500VDC min for 60 seconds |
| Кол-во позиций | 12 |
| Сопр. изоляции | 1000MΩ min at 100VDC |
| Contact plating options | Gold (EDG), Silver or Tin (EDS) |
| Current rating switching | 25mA |
| Диап. темп. хр. | -40°C to +85°C |
| Начальное сопротивление контакта | 50mΩ max |
| Диап. раб. темп. | -25°C to +70°C |
| Current rating non switching | 100mA |
| Стойкость к теплу пайки | 260°C ±5°C for 5±1 seconds |
| Contact resistance after life | 100mΩ max |
| Capacitance between adjacent switches | 5pF max |
| Расположение контактов | угловые |
| Количество контактных групп | 12 |
