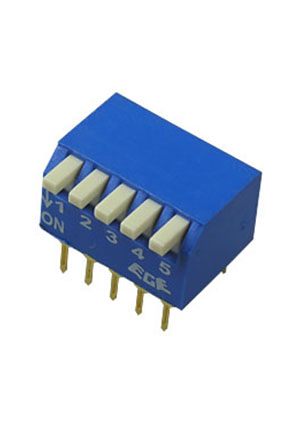

RPL-05, DIP переключатель 5 поз. угол 90 (аналог для SWD3-5)
У поставщика
ПроизводительECE
У поставщиков
13 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 680 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,98 |
| от 50 | 41,12 |
Описание
DIP-переключатель на 5 позиций от ECE с угловым расположением контактов 90°. Герметизирован эпоксидной смолой снизу, имеет шаг выводов 2,54 мм и рассчитан на 2000 переключений. Подходит для настройки режимов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип | DIP Switch |
| Sealed | Bottom epoxy sealed |
| Серия | EDG/EDS |
| Корпус | DIP, right angle |
| Влажность | 95%RH, 40°C for 96 hours |
| Тип монтажа | THT |
| Позиции | 5 |
| Вибрация | MIL-STD-202F, method 204D |
| Шаг,мм | 2.54 |
| Монтаж | DIP |
| Паяемость | 230°C for 5 seconds, 95% coverage |
| Соотв. RoHS | Да |
| Огнестойкость | UL 94V-0 |
| Мех. ресурс | 2000 operations |
| Operation force | 800g max |
| Actuator options | Standard or Low Profile, with optional tape seal |
| Материал контакта | Gold (EDG), Silver or Tin (EDS) |
| Эл. прочность | 500VDC min for 60 seconds |
| Темп. хранения | -40 to +85°C |
| Сопр. изоляции | 1000MΩ min at 100VDC |
| Раб. температура | -25 to +70°C |
| Contact rating switching | 25mA, 24VDC |
| Начальное сопротивление контакта | 50mΩ max |
| Capacitance between switches | 5pF max |
| Contact rating non switching | 100mA |
| Стойкость к теплу пайки | 260°C for 5 seconds |
| Contact resistance after life | 100mΩ max |
| Расположение контактов | угловые |
| Количество контактных групп | 5 |
