Реле промежуточное. 4 контактные группы. постоянный ток.
У поставщика
ПроизводительМПО ЭЛЕКТРОТЕХНИКА
У поставщиков
28 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 353,63 |
| от 2 | 1 288,56 |
| от 4 | 1 235,56 |
| от 8 | 1 196,21 |
| от 16 | 1 166,93 |
Описание

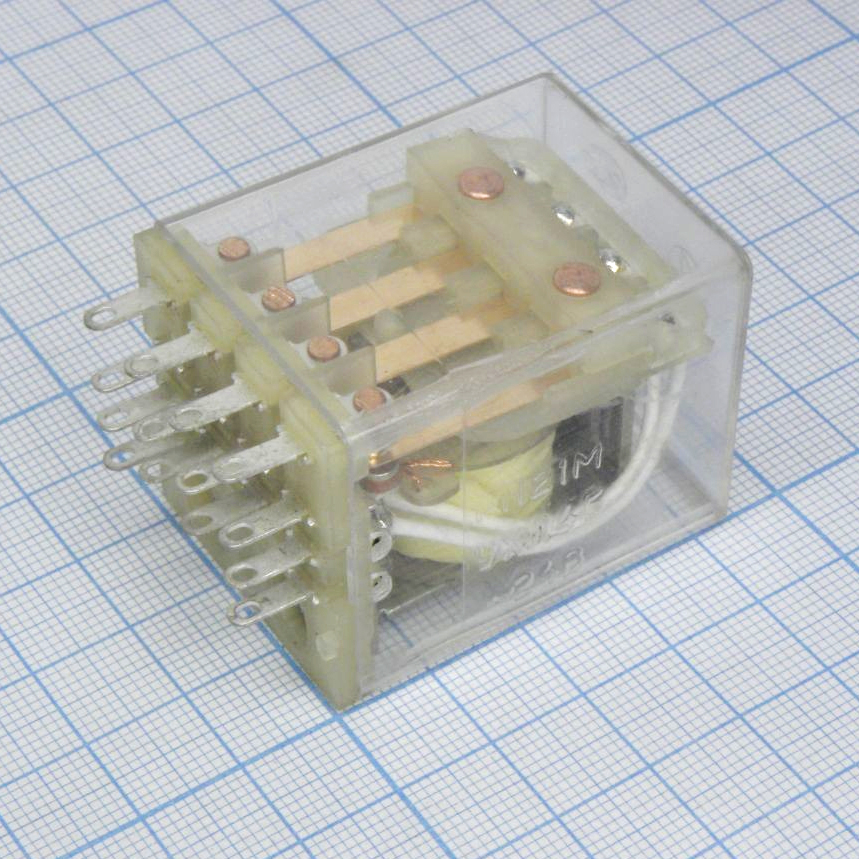

Реле промежуточное РП21М-004 УХЛ4-24 от производителя МПО ЭЛЕКТРОТЕХНИКА предназначено для коммутации цепей постоянного тока. Модель оснащена четырьмя контактными группами, что обеспечивает гибкость в построении схем управления. Исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата. Применяется в промышленной автоматике и системах дистанционного управления.
Технические характеристики
| Тип | РП21М-004 |
| Удар | 8g, 2-15 мс |
| Серия | РП21 |
| Высота эксплуатации | не более 2000 м |
| Тип монтажа | винты или разъемное контактное соединение (на розетке) |
| Стандарт | ТУ 16-523.593-80 |
| Гарантия | 2 года |
| Вибрация | до 100 Гц при ускорении не более 1g |
| Рабочий цикл | до 40% |
| Описание | Реле промежуточное, 4 контактные группы, постоянный ток |
| Return type | одностабильное |
| Тип контакта | переключающий |
| Кол-во контактов | 4 |
| Coil current dc | 0.25A, 0.32A, 0.4A, 0.5A, 0.6A, 1.0A, 1.25A, 1.6A, 2.0A, 2.5A, 3.2A, 4.0A |
| Coil voltage dc | 6V, 12V, 24V, 48V, 60V, 110V |
| Тип соединения | заднее с ламелями под пайку |
| Operating modes | продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный |
| Climate category | УХЛ4 |
| Отн. влажность | O4: до 98% при 35°C; УХЛ4: до 98% при 25°C |
| Socket connection | заднее с ламелями под пайку или переднее с винтовыми зажимами |
| Contact voltage ac | 12-240V |
| Contact voltage dc | 12-220V |
| Operating position | горизонтальное (якорем вверх) или вертикальное (магнитной системой вверх) |
| Mounting plate mass | не более 0.035 кг |
| Частота перекл. | до 1200 в час (с током), 3600 в час (без тока) |
| Application category | А-12, Д-12 |
| Coil voltage ac 50hz | 12V, 24V, 36V, 110V, 127V, 220V, 230V, 240V |
| Coil voltage ac 60hz | 12V, 24V, 36V, 110V, 220V, 230V, 240V |
| Power consumption ac | 4 contacts: 3.5VA; Up to 3 contacts: 3VA |
| Power consumption dc | 27V: 1W; 4 contacts: 2.5W; Up to 3 contacts: 2W |
| Примечание | "1" 12VDC 5A 4PDT |
| Конфигурация контактов | 4 переключающих (4п) |
| Control voltage range | 0.8-1.1 номинального |
| Механическая прочность | 16.0 млн циклов |
| Раб. температура | O4: +1°C to +55°C; УХЛ4: -40°C to +55°C |
| Год выпуска | 2026 |
| Coil 27v voltage range | 25-66V |
| Commutation durability | A-11: Циклы: 0.16 млн; Ток, А: 1.6A; Напряжение, В: 380V; A-12: Циклы: 4.0 млн; Ток, А: 0.6; 0.4A; Напряжение, В: 110(127); 220V; D-12: Циклы: 4.0 млн; Ток, А: 0.8; 0.25A; Напряжение, В: 24; 110V |
| Тип упаковки | Bulk (россыпь) |
| Wire cross section screw | 2 x 0.5-1.5 мм² |
| Wire cross section solder | 2 x 1.5 мм² |
| Protection degree mechanism | IP40 |
| Protection degree terminals | IP00 |
| Contact classification current | 5A |
| Rated operating current contacts | A-11: 36V: 6.0A; 110V: 3.0A; 220V: 2.5A; 380V: 1.6A; A-12: 12-220V: 5.0A; 12-380V: 6.0A; D-12: 12V: 4.0A; 24V: 2.0A; 48V: 1.0A; 60V: 0.8A; 110V: 0.32A; 220V: 0.16A |
