Реле промежуточное. 4 контактные группы. переменный ток.
У поставщика
ПроизводительМПО ЭЛЕКТРОТЕХНИКА
У поставщиков
82 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:82 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 502,77 |
| от 2 | 1 431,44 |
| от 4 | 1 373,34 |
| от 7 | 1 330,21 |
| от 14 | 1 298,11 |
Описание

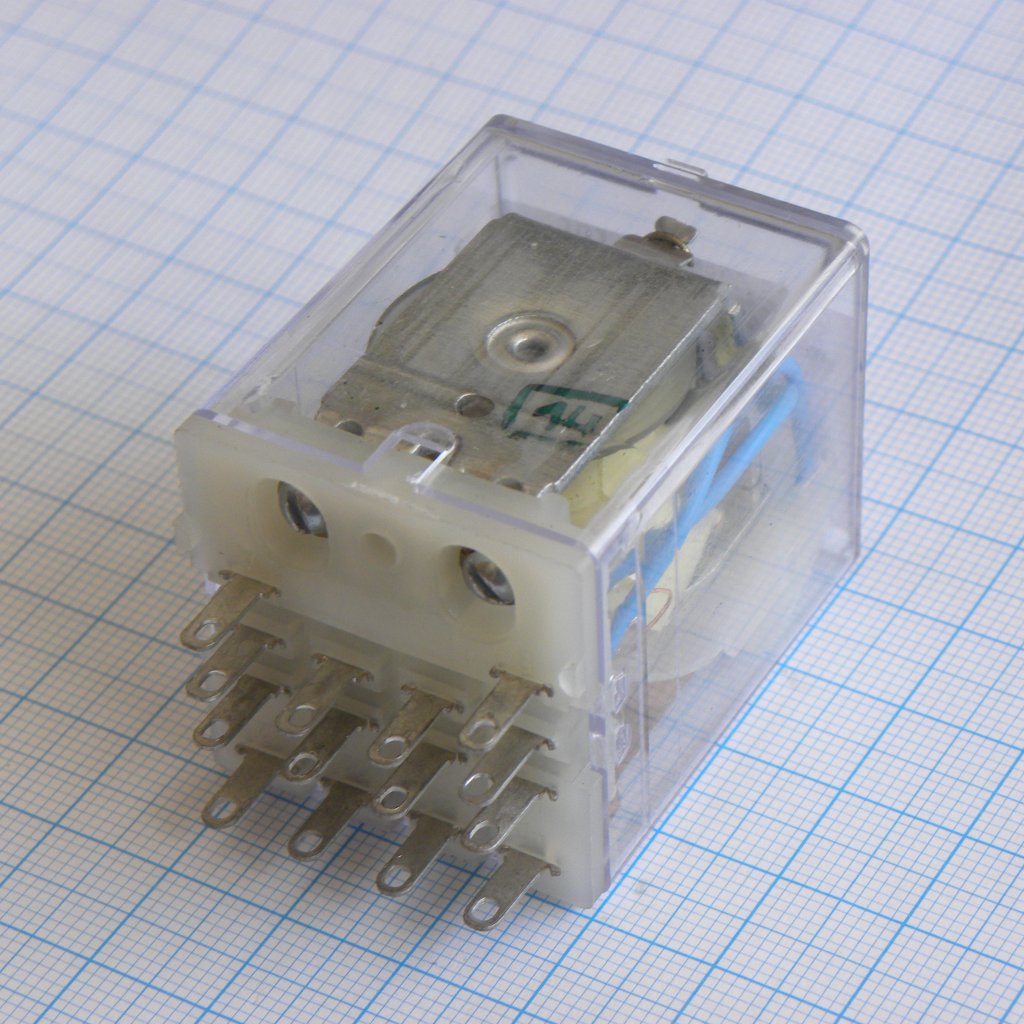

Реле промежуточное РП21М-004 УХЛ4-220~ от производителя МПО ЭЛЕКТРОТЕХНИКА. Коммутирует цепи переменного тока напряжением до 230 В и током до 5 А, оснащено четырьмя контактными группами (4PDT). Подходит для применения в схемах промышленной автоматики и управления.
Технические характеристики
| Модель | РП21М-004 УХЛ4-220~ |
| Серия | РП21 |
| Тип монтажа | screw or plug-in (socket) |
| Стандарт | ТУ 16-523.593-80 |
| Гарантия | 2 years from commissioning, max 6 months from receipt |
| Вибрация | up to 100Hz at ≤1g |
| Тип реле | intermediate |
| Описание | Реле промежуточное, 4 контактные группы, переменный ток |
| Return type | single-stable |
| Макс. высота | 2000m |
| Макс. коэффициент заполнения | 40% |
| Coil voltage ac | 220V |
| Тип соединения | rear solder lugs or front screw terminals |
| Мех. ресурс | 16.0 million cycles |
| Operating modes | continuous, intermittent-continuous, short-time, repeated-short-time |
| Climate category | УХЛ4 |
| Coil power ac max | 3.5VA |
| Coil power dc 27v | 1W |
| Coil power dc max | 2.5W |
| Contact categories | А-12, Д-12 |
| Contact voltage ac | 12-240V |
| Contact voltage dc | 12-220V |
| Число контактов | 4 |
| Operating position | horizontal (armature up) or vertical (magnetic system up) |
| Mounting plate mass | 0.035kg |
| Shock non operating | 8g, 2-15ms |
| Relative humidity o4 | up to 98% at 35°C |
| Примечание | "1" 230VAC 5A 4PDT |
| Конфигурация контактов | 4 переключающих (4п) |
| Control voltage range | 0.8-1.1 of nominal |
| Год выпуска | 2025 |
| Classification current | 5A |
| Commutation cycles A11 | 0.16 million |
| Coil current dc options | 0.25A, 0.32A, 0.4A, 0.5A, 0.6A, 1.0A, 1.25A, 1.6A, 2.0A, 2.5A, 3.2A, 4.0A |
| Coil voltage dc options | 6V, 12V, 24V, 27V, 48V, 60V, 100V |
| Relative humidity ukhl4 | up to 98% at 25°C |
| Terminal capacity screw | 2 x 0.5-1.5mm² |
| Тип упаковки | Bulk (россыпь) |
| Operating temperature o4 | +1°C to +55°C |
| Terminal capacity solder | 2 x 1.5mm² copper |
| Commutation cycles A12 D12 | 4.0 million |
| Coil voltage ac frequencies | 50Hz, 60Hz |
| Operating temperature ukhl4 | -40°C to +55°C |
| Protection rating mechanism | IP40 |
| Protection rating terminals | IP00 |
| Coil voltage ac options 50hz | 12V, 24V, 36V, 110V, 127V, 220V, 230V, 240V |
| Coil voltage ac options 60hz | 12V, 24V, 36V, 110V, 220V, 230V, 240V |
| Coil power ac upto 3 contacts | 3VA |
| Coil power dc upto 3 contacts | 2W |
| Rated working current A11 36V | 6.0A |
| Rated working current D12 12V | 4.0A |
| Rated working current D12 24V | 2.0A |
| Rated working current D12 48V | 1.0A |
| Rated working current D12 60V | 0.8A |
| Control voltage range 27v coil | 25-66V |
| Rated working current A11 110V | 3.0A |
| Rated working current A11 220V | 2.5A |
| Rated working current A11 380V | 1.6A |
| Rated working current D12 110V | 0.32A |
| Rated working current D12 220V | 0.16A |
| Contact voltage ac 1 2 contacts | 12-380V |
| Rated working current A12 12 220V | 5.0A |
| Rated working current A12 12 380V | 6.0A |
| Max switching frequency with current | 1200/hour |
| Max switching frequency without current | 3600/hour |
