Реле промежуточное 4 контактные группы. переменные ток.
У поставщика
ПроизводительМПО ЭЛЕКТРОТЕХНИКА
У поставщиков
30 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 367,51 |
| от 2 | 1 301,86 |
| от 4 | 1 248,38 |
| от 8 | 1 208,67 |
| от 16 | 1 179,13 |
Описание

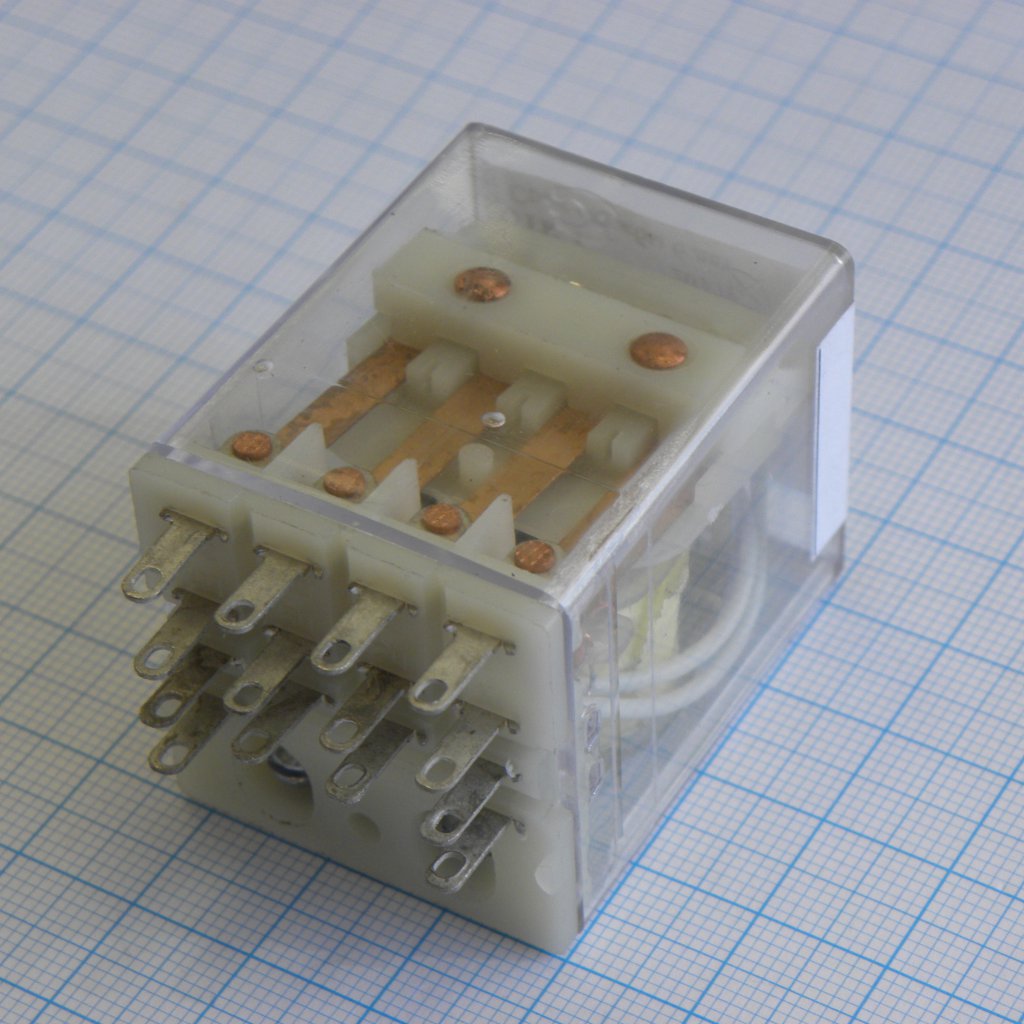

Реле промежуточное РП21М-004 УХЛ4-110~ от производителя МПО ЭЛЕКТРОТЕХНИКА. Коммутирует переменный ток, оснащено четырьмя контактными группами. Модель рассчитана на напряжение 110 В и поставляется в россыпи. Применяется в цепях управления промышленной автоматики и распределительных щитах.
Технические характеристики
| Тип | РП21М-004 |
| Серия | РП21 |
| Высота эксплуатации | up to 2000m |
| Тип монтажа | винты или разъемное контактное соединение (на розетке) |
| Стандарт | ТУ 16-523.593-80 |
| Гарантия | 2 years |
| Вибрация | up to 100Hz at acceleration up to 1g |
| Описание | Реле промежуточное 4 контактные группы, переменный ток |
| Return type | single-stable |
| Напряжение катушки | 110V |
| Тип контакта | переключающий |
| Кол-во контактов | 4 |
| Макс. рабочий цикл | 40% |
| Operating mode | continuous, intermittent-continuous, short-term, repeated-short-term |
| Тип соединения | заднее с ламелями под пайку |
| Мех. ресурс | 16000000 cycles |
| Climate category | УХЛ4 |
| Ударопрочность | 8g, 2-15ms |
| Coil voltage type | AC |
| Contact voltage dc | 12-220V |
| Operating position | horizontal (armature up) or vertical (magnetic system up) |
| Mounting plate mass | 0.035kg |
| Application category | А-12, Д-12 |
| Relative humidity o4 | up to 98% at 35°C |
| Примечание | "1" |
| Конфигурация контактов | 4 переключающих (4п) |
| Год выпуска | 2025 |
| Coil voltage frequency | 50Hz |
| Socket connection type | заднее с ламелями под пайку или переднее с винтовыми зажимами |
| Coil current nominal dc | 0.25A, 0.32A, 0.4A, 0.5A, 0.6A, 1.0A, 1.25A, 1.6A, 2.0A, 2.5A, 3.2A, 4.0A |
| Coil voltage nominal dc | 6V, 12V, 24V, 27V, 48V, 60V, 100V |
| Диап. раб. напр. | 0.8-1.1 nominal |
| Relative humidity ukhl4 | up to 98% at 25°C |
| Тип упаковки | Bulk (россыпь) |
| Operating temperature o4 | +1°C to +55°C |
| Wire cross section screw | 2 x 0.5-1.5mm2 |
| Wire cross section solder | 2 x 1.5mm2 |
| Operating temperature ukhl4 | -40°C to +55°C |
| Protection degree mechanism | IP40 |
| Protection degree terminals | IP00 |
| Switching life category a11 | 160000 cycles |
| Coil voltage nominal ac 50hz | 12V, 24V, 36V, 110V, 127V, 220V, 230V, 240V |
| Coil voltage nominal ac 60hz | 12V, 24V, 36V, 110V, 220V, 230V, 240V |
| Coil power consumption dc 27v | 1W |
| Contact classification current | 5A |
| Contact voltage ac 1 2 contacts | 12-380V |
| Contact voltage ac 3 4 contacts | 12-240V |
| Switching life category a12 d12 | 4000000 cycles |
| Operating voltage range 27v coil | 25-66V |
| Coil power consumption ac 4 contacts | 3.5VA |
| Coil power consumption dc 4 contacts | 2.5W |
| Max switching frequency with current | 1200/hour |
| Max switching frequency without current | 3600/hour |
| Coil power consumption ac upto 3 contacts | 3VA |
| Coil power consumption dc upto 3 contacts | 2W |
