Реле промежуточное. 3 контактные группы. переменный ток
У поставщика
ПроизводительМПО ЭЛЕКТРОТЕХНИКА
У поставщиков
114 шт.
Норм. уп.: 120
Цены поставщиков
Склад 13
В наличии:114 шт
Срок поставки: до недели
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 311,46 |
| от 2 | 1 248,18 |
| от 4 | 1 196,62 |
| от 8 | 1 158,35 |
| от 16 | 1 129,88 |
Описание

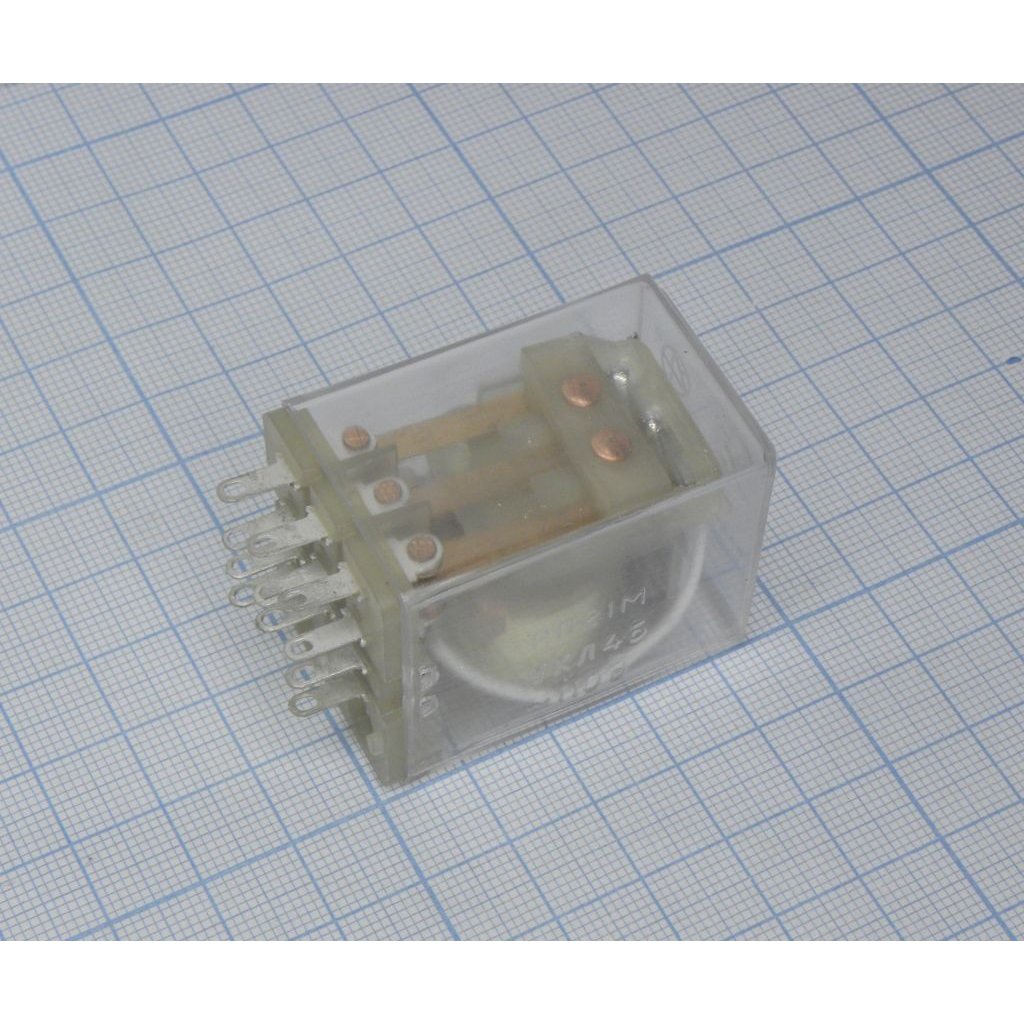

Реле промежуточное РП21М-003 УХЛ4-110~ от МПО ЭЛЕКТРОТЕХНИКА рассчитано на работу с переменным током. Модель оснащена тремя контактными группами и поставляется в россыпной упаковке. Применяется в схемах промышленной автоматики для коммутации цепей управления.
Технические характеристики
| Тип | РП21М-003 |
| Серия | РП21 |
| Высота эксплуатации | up to 2000m |
| Тип монтажа | винты или разъемное контактное соединение (на розетке) |
| Стандарт | ТУ 16-523.593-80 |
| Гарантия | 2 years from commissioning, max 6 months from receipt |
| Вибрация | up to 100Hz at acceleration up to 1g |
| Рабочий цикл | 40% |
| Описание | Реле промежуточное, 3 контактные группы, переменный ток |
| Return type | одностабильное |
| Напряжение катушки | 110V AC |
| Кол-во контактов | 3 |
| Мех. ресурс | 16000000 cycles |
| Climate category | УХЛ4 |
| Contact voltage dc | 12-220V |
| Operating position | horizontal (armature up) or vertical (magnetic system up) |
| Mounting plate mass | 0.035kg |
| Shock non operating | 8g, 2-15ms |
| Application category | А-12, Д-12 |
| Relative humidity o4 | up to 98% at 35°C |
| Примечание | "1" |
| Connection type relay | заднее с ламелями под пайку |
| Конфигурация контактов | 3 переключающих (3п) |
| Год выпуска | 2024 |
| Coil voltage tolerance | 0.8-1.1 nominal |
| Connection type socket | заднее с ламелями под пайку или переднее с винтовыми зажимами |
| Coil current nominal dc | 0.25A, 0.32A, 0.4A, 0.5A, 0.6A, 1.0A, 1.25A, 1.6A, 2.0A, 2.5A, 3.2A, 4.0A |
| Coil voltage nominal dc | 6V, 12V, 24V, 27V, 48V, 60V, 100V |
| Relative humidity ukhl4 | up to 98% at 25°C |
| Тип упаковки | Bulk (россыпь) |
| Operating temperature o4 | +1°C to +55°C |
| Wire cross section screw | 2 x 0.5-1.5mm2 each |
| Wire cross section solder | 2 x 1.5mm2 total |
| Coil voltage 27v tolerance | 25-66V |
| Operating temperature ukhl4 | -40°C to +55°C |
| Protection rating mechanism | IP40 |
| Protection rating terminals | IP00 |
| Coil voltage nominal ac 50hz | 12V, 24V, 36V, 110V, 127V, 220V, 230V, 240V |
| Coil voltage nominal ac 60hz | 12V, 24V, 36V, 110V, 220V, 230V, 240V |
| Описание (англ.) | + |
| Coil power consumption dc 27v | 1W |
| Contact classification current | 5A |
| Contact voltage ac 1 2 contacts | 12-380V |
| Contact voltage ac 3 4 contacts | 12-240V |
| Switching frequency with current | 1200/hour |
| Switching frequency without current | 3600/hour |
| Coil power consumption ac 4 contacts | 3.5VA |
| Coil power consumption dc 4 contacts | 2.5W |
| Coil power consumption ac up to 3 contacts | 3VA |
| Coil power consumption dc up to 3 contacts | 2W |
