Реле промежуточное. 3 контактные группы. постоянный ток
У поставщика
ПроизводительМПО ЭЛЕКТРОТЕХНИКА
У поставщиков
45 шт.
Норм. уп.: 120
Цены поставщиков
Склад 13
В наличии:45 шт
Срок поставки: до недели
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 205,97 |
| от 3 | 1 147,18 |
| от 5 | 1 099,29 |
| от 9 | 1 063,72 |
| от 17 | 1 037,27 |
Описание

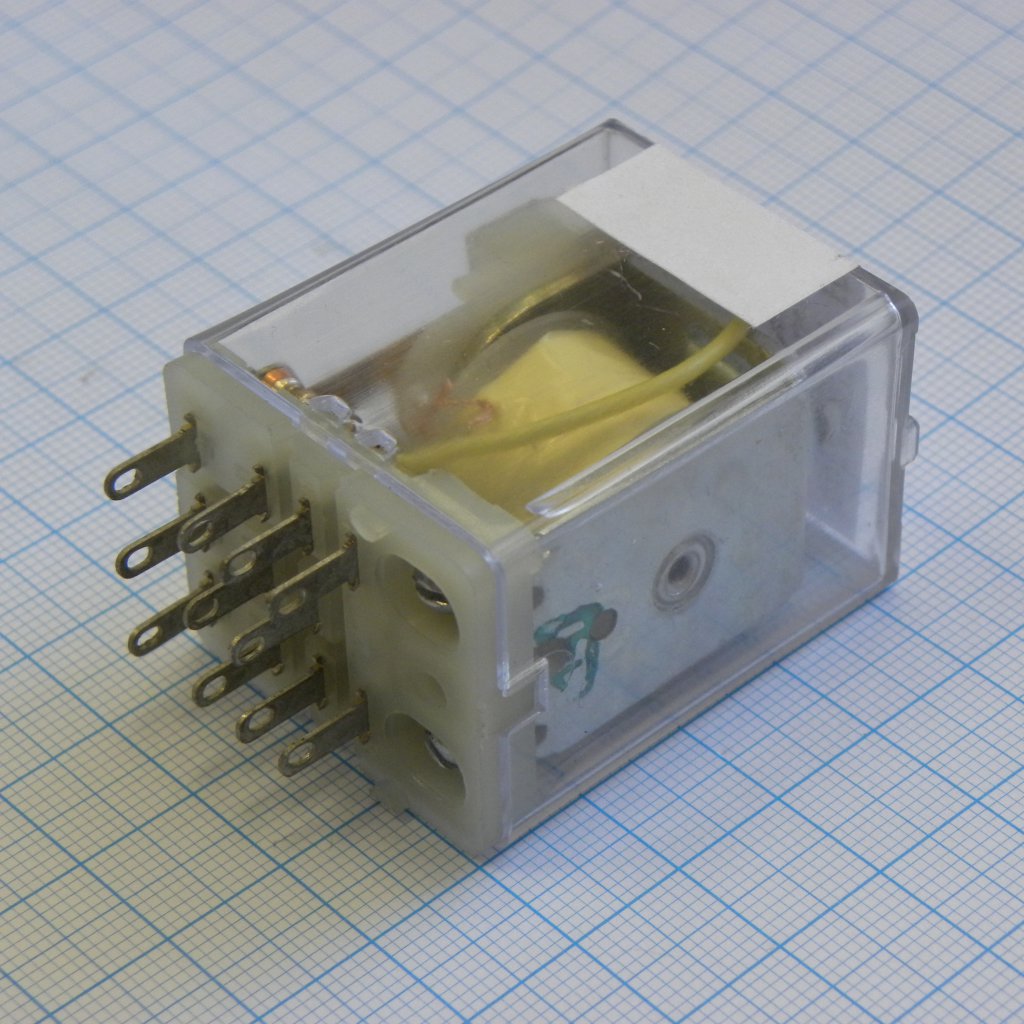

Реле промежуточное РП21М-003 УХЛ4-110 от производителя МПО ЭЛЕКТРОТЕХНИКА. Коммутирует цепи постоянного тока и оснащено тремя контактными группами. Модель рассчитана на работу в умеренном и холодном климате (УХЛ4). Применяется в схемах промышленной автоматики и управления электрооборудованием.
Технические характеристики
| Тип | РП21М-003-УХЛ4-110 |
| Удар | 8g, длительность 2-15 мс (нерабочее состояние) |
| Серия | РП21 |
| Вес | не более 0.035 кг (монтажная пластина) |
| Влажность | до 98% при 25°C (УХЛ4) |
| Тип монтажа | винтами или на розетке |
| Тип катушки | напряжения |
| Стандарты | ТУ 16-523.593-80 |
| Вибрация | до 100 Гц, ускорение не более 1g |
| Рабочий цикл | до 40% |
| Макс. высота | 2000m |
| Coil power ac | 3.5VA (для 4 контактов) |
| Coil power dc | 2.5W (для 4 контактов) |
| Coil voltage dc | 110V |
| Тип соединения | заднее с ламелями под пайку |
| Подключение провода | ламели: 2 проводника общим сечением 1.5 мм²; винтовые: 2 проводника 0.5-1.5 мм² |
| Climate category | УХЛ4 |
| Степень защиты | IP40 (механизм), IP00 (выводы) |
| Contact voltage ac | 12-240V |
| Contact voltage dc | 12-220V |
| Special voltage 27V | допускает 25-66 В |
| Частота перекл. | до 1200 в час (с током), до 3600 в час (без тока) |
| Coil voltage ac 50hz | 110V, 127V, 220V, 230V, 240V |
| Coil voltage ac 60hz | 110V, 220V, 230V, 240V |
| Механическая износостойкость | 16.0 млн. циклов |
| Примечание | "1" |
| Конфигурация контактов | 3 переключающих |
| Contact current rated | 5A (классификационный) |
| Раб. температура | -40...55°C (УХЛ4) |
| Год выпуска | 2025 |
| Coil voltage tolerance | 0.8-1.1 номинального |
| Тип упаковки | Bulk (россыпь) |
| Contact current categories | A-11: при 380V: 1.6A; при 110V(127): 0.6A; при 220V: 0.4A; A-12: при 12-380V: 6.0A; при 12-220V: 5.0A; Д-12: при 12V: 4.0A; при 24V: 2.0A; при 48V: 1.0A; при 60V: 0.8A; при 110V: 0.32A; при 220V: 0.16A |
| Electrical endurance normal | 4.0 млн. циклов (для 3 и 4 контактов) |
