Счетчик электроэнергии 3В...5,5В шина UART SOP-16
У поставщика
ПроизводительRENERGY
КатегорияМикросхемы
У поставщиков
150 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:150 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,71 |
| от 14 | 81,05 |
| от 27 | 77,52 |
| от 50 | 74,69 |
| от 150 | 73,14 |
Описание

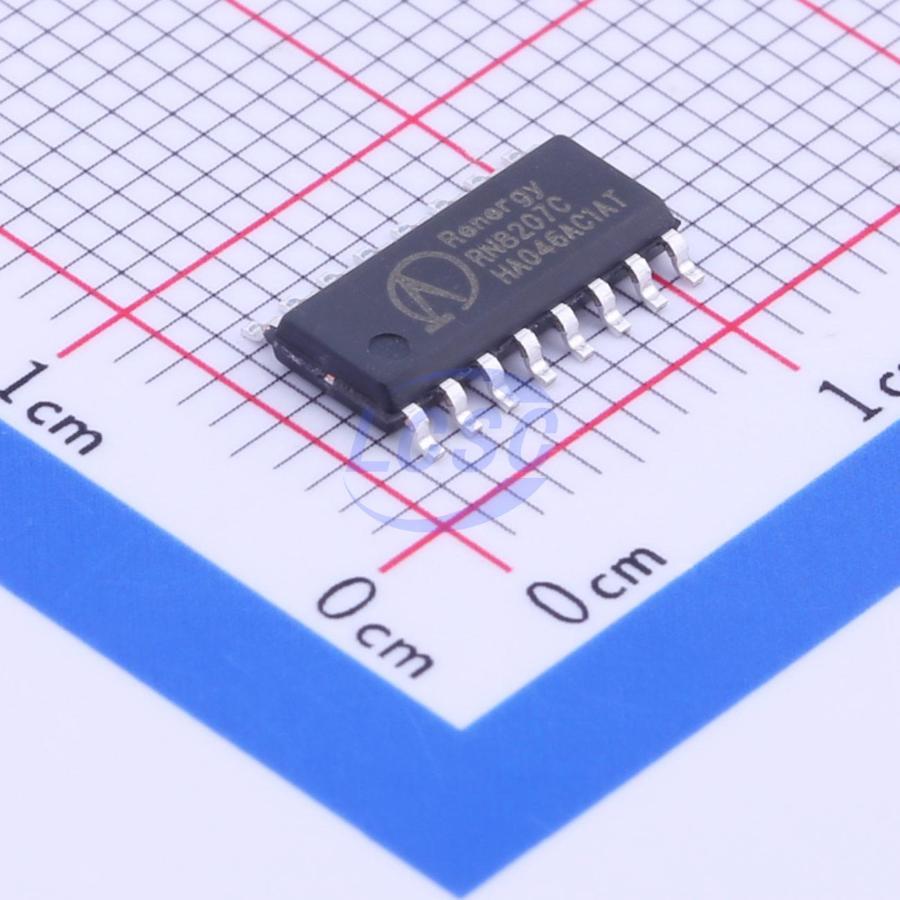

Микросхема RN8207C от RENERGY — это специализированный счетчик электроэнергии. Работает при напряжении от 3 до 5,5 В, оснащён интерфейсом UART и выпускается в корпусе SOP-16. Применяется в электронных счетчиках электрической энергии и системах учёта потребления.
Технические характеристики
| Корпус | SOP-16 |
| Особенности | active/reactive energy, active/reactive power, IRMS, URMS, line frequency, zero-crossing detection, anti-tampering, software calibration |
| Тип монтажа | SMD |
| Интерфейс | UART |
| Кол-во выводов | 16 |
| Каналы АЦП | 2 channels sigma-delta |
| Rms accuracy | <0.1% over 1000:1 dynamic range |
| Uart baudrate | 4800 |
| Напряжение питания | 3V-5.5V |
| Частота кварца | 3.579545MHz |
| Потребляемая мощн. | 15mW@5V, 8mW@3.3V |
| Опорное напряжение | 1.25V ±1% |
| Max withstand voltage | ±6V |
| Active energy accuracy | <0.1% over 8000:1 dynamic range (IEC62053-22:2003) |
| Тип упаковки | Tube (туба) |
| Reactive energy accuracy | <0.1% over 8000:1 dynamic range (IEC62053-23:2003) |
| Analog input voltage range | ±1000mV |
| Описание (англ.) | 3V~5.5V UART SOP-16 Energy Metering RoHS |
| External decoupling capacitors | 10uF and 0.1uF on AVDD, DVDD, REFV |
| Reference voltage temp coefficient | 5ppm/°C |
