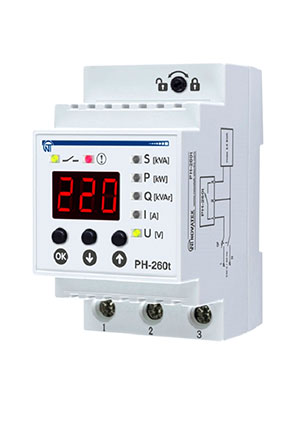

РН-260Т, Реле напряжения
У поставщика
ПроизводительНоватек-Электро
У поставщиков
10 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 140,00 |
| от 2 | 4 052,19 |
Описание
Реле напряжения РН-260Т от «Новатек-Электро» контролирует параметры сети 220/230 В и отключает нагрузку при выходе за пределы нормы. Устройство рассчитано на ток до 63 А и мощность до 14 кВА, оснащено трёхразрядным LED-дисплеем и регулируемой задержкой отключения (1–300 с). Монтируется на DIN-рейку 35 мм. Применяется в бытовой и промышленной электрощитовой для защиты оборудования от скачков напряжения.
Технические характеристики
| Тип | voltage_relay |
| Модель | РН-260Т |
| Момент | 2±0.2 N·m |
| Вес | 0.2kg |
| Тип монтажа | DIN-rail 35mm |
| Степень IP | IP10 |
| Размеры | 93x52x64.5mm |
| Тип дисплея | 3-digit 7-segment LED |
| Maximum power | 14kVA |
| Menu language | Russian |
| Time to ready | ≤0.8s |
| Accuracy power | 5% |
| Диапазон влажности | 30-80% at 25°C |
| Indicator leds | green (load on), red (alarm), S, P, Q, I, U |
| Time delay off | 1-300s |
| Диап. частот | 47-65Hz |
| Макс. ток | 63A |
| Номинальное напряжение | 220/230V AC |
| Accuracy current | 2.5% |
| Accuracy voltage | 2% |
| Default password | 123 |
| Класс защиты | II |
| Time apv voltage | 1-900s |
| Hysteresis voltage | 5V |
| Напр. изоляции | 450V |
| Time apv parameter | 1-580min or off |
| Measured power range | 0-14kVA/kW/kVAr |
| Fast overvoltage time | 0.05s (for >420V, pulse >1.5ms) |
| Adjustable voltage max | 230-280V |
| Adjustable voltage min | 160-220V |
| Электрический ресурс циклов | 10000 |
| Fast undervoltage time | 0.12s (for drop >60V from Umin or below 145V) |
| Measured current range | 0.5-63A |
| Measured voltage range | 120-350V |
| Механические циклы | 500000 |
| Сечение проводника | 0.5-16mm² |
| Fixed delay overvoltage | 1s |
| Controlled voltage range | 160-280V |
| Fixed delay undervoltage | 12s |
| Импульсное выдерживаемое напряжение | 2.5kV |
| Maximum operating voltage | 450V |
| Minimum operating voltage | 130V |
| Макс. раб. темп. | +55°C |
| Мин. раб. темп. | -35°C |
| Power consumption no load | ≤3W |
| Relay contact max current | 63A at 220V AC resistive |
| Relay contact max voltage | 250V AC |
| Adjustable power threshold | 1-14kW/kVA/kVAr |
| Atmospheric pressure range | 84-106.7kPa |
| Threshold accuracy voltage | 3V |
| Adjustable current threshold | 1-63A |
| Relay contact max switching power inductive | 1.4kVA at cos φ=0.4 |
| Relay contact max switching power resistive | 14kVA |
