Документация

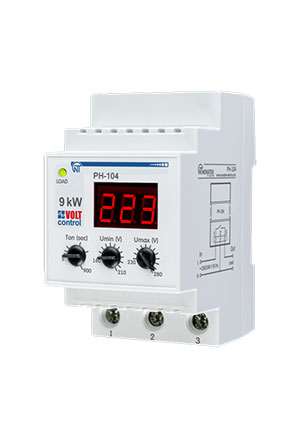

РН-104, Реле напряжения
У поставщика
ПроизводительНоватек-Электро
У поставщиков
1 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 691,00 |
| от 2 | 2 619,24 |
Описание
Реле напряжения РН-104 от Новатек-Электро контролирует уровень напряжения в сети 220/230 В. Устройство монтируется на DIN-рейку 35 мм, имеет регулируемую задержку включения от 5 до 900 секунд и потребляет не более 10 мА. Подходит для защиты бытовой и промышленной электроники от скачков напряжения.
Технические характеристики
| Модель | РН-104 |
| Вес | ≤0.175kg |
| Тип монтажа | DIN-rail 35mm |
| Размеры | 52.5x93x66.5mm |
| Time to ready | 0.3-0.4s |
| Climate rating | УХЛ 3.1 |
| Тип компонента | voltage_relay |
| Диапазон влажности | 30-80% at 25°C |
| Диап. частот | 47-65Hz |
| Номинальное напряжение | 220/230V |
| Terminal torque | 2±0.2N·m |
| Fixed delay umin | 7s |
| Материал корпуса | self-extinguishing plastic |
| Степень загрязнения | II |
| Hysteresis voltage | 4-5V |
| Сечение провода | 0.5-16.0mm² |
| Adjustment time apv | 5-900s |
| Consumption current | ≤10mA |
| Overheat protection | Нет |
| Категория перенапр. | II |
| Protection terminals | IP10 |
| Adjustment range umax | 230-280V |
| Adjustment range umin | 160-210V |
| Protection front panel | IP40 |
| Electrical contact life | ≥10000 cycles |
| Mechanical contact life | ≥500000 cycles |
| Fixed response time umax | 1s |
| Ном. изоляционное напряжение | 450V |
| Accuracy voltage setpoint | ≤3V |
| Maximum operating voltage | 420V |
| Atmospheric pressure range | 84-106.7kPa |
| Maximum commutated current | 40A |
| Диап. раб. темп. | -35 to +55°C |
| Maximum commutated power cos1 | 9kVA |
| Maximum commutated power cos04 | 1.6kVA |
| Maximum commutated power active | 9kW |
| Protection class electric shock | II |
| Ном. импульсное напряжение | 2.5kV |
| Fixed response impulse over 420v | 0.02s |
| Fixed response drop below 145v or 60v from umin | 0.12s |
| Fixed response rise above 285v or 30v from umax | 0.12s |
