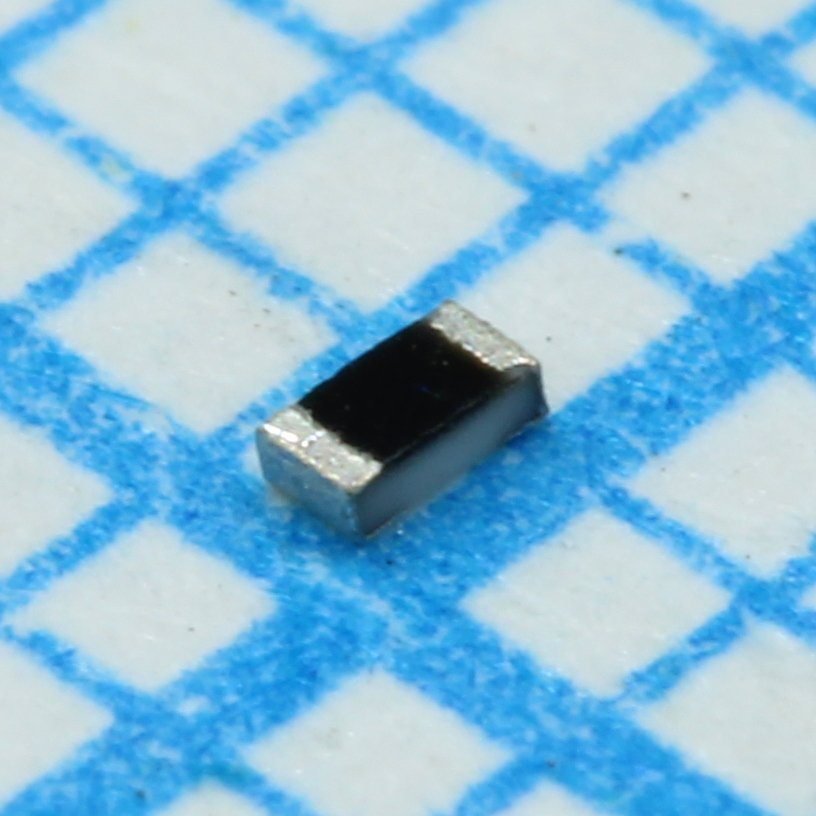

Толстопленочный ЧИП-резистор 0402 6.04кОм ±1% 0.063Вт
У поставщика
ПроизводительStackpole Electronics Inc
КатегорияРезисторы
У поставщиков
25 398 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:25 398 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,86 |
| от 1 000 | 0,72 |
| от 1 900 | 0,62 |
| от 3 700 | 0,55 |
| от 7 300 | 0,51 |
Описание
Толстопленочный чип-резистор от Stackpole Electronics Inc. Выполнен в корпусе 0402, имеет сопротивление 6,04 кОм с точностью 1% и мощность 0,063 Вт. Компонент отличается стабильностью и компактными размерами. Подходит для поверхностного монтажа в бытовой электронике и портативных устройствах.
Технические характеристики
| Сопротивление | 6.04kΩ |
| Допуск | 1 % |
| Корпус | 0402 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 50V |
| ТКС | ±100 ppm/°C (10Ω - 1MΩ) |
| Серия | RMCF |
| Срок службы под нагрузкой | ±(1% + 0.05Ω) for 1% tolerance, 70°C ± 2°C, 1000 hours |
| Ширина корпуса | 0.50 ± 0.05 mm |
| Высота корпуса | 0.30 ± 0.10 mm |
| Длина корпуса | 1.00 ± 0.10 mm |
| Описание | General Purpose Thick Film Standard Power Chip Resistor |
| Без галогенов | Да |
| Ном. мощность | 0.063W @ 70°C |
| Паяемость | 95% coverage minimum, 235°C ± 5°C for 2s ± 0.5s |
| Снижение мощности | 100% at 70°C to zero at +155°C |
| Соотв. RoHS | Да |
| REACH | Да |
| Top termination | 0.15 ± 0.10 mm |
| Тип выводов | Nickel barrier |
| Температурный цикл | ±(1% + 0.05Ω), -65°C to +155°C, 5 cycles |
| Соответствие AEC-Q200 | Да |
| Bottom termination | 0.25 ± 0.15 mm |
| Max jumper current | 1A |
| Average unit weight | 0.62 mg |
| Damp heat with load | ±(1% + 0.05Ω) for 1% tolerance, 40°C ± 2°C, 90%~95% RH, 1000 hours |
| Кратковременная перегрузка | ±(2% + 0.1Ω), 2.5X rated voltage for 5 seconds |
| Voltage coefficient | ±100 ppm/V |
| Макс. перенапр. | 100V |
| Примечание | чип 0402 6.04К 1% |
| Resistance to solvent | ±(0.5% + 0.05Ω), isopropyl alcohol 20°C~25°C for 60 seconds |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Robustness of termination | ±(1% + 0.05Ω), bend of 2mm for 5 ± 1 seconds |
| Диап. раб. темп. | -55°C to +155°C |
| Стойкость к теплу пайки | ±1%, 260°C ± 5°C for 10s ± 0.5s |
| Описание (англ.) | Res Thick Film 0402 6.04K Ohm 1% 0.063W(1/16W) ±100ppm/C Pad SMD T/R |
| Диэлектрическая прочность | 100 VAC, 1 minute |
