Силовое реле 12А одна контактная группа на переключение катушка 24В 1440Ом
У поставщика
ПроизводительRELPOL
У поставщиков
96 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:96 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 75,56 |
| от 3 | 70,35 |
Описание

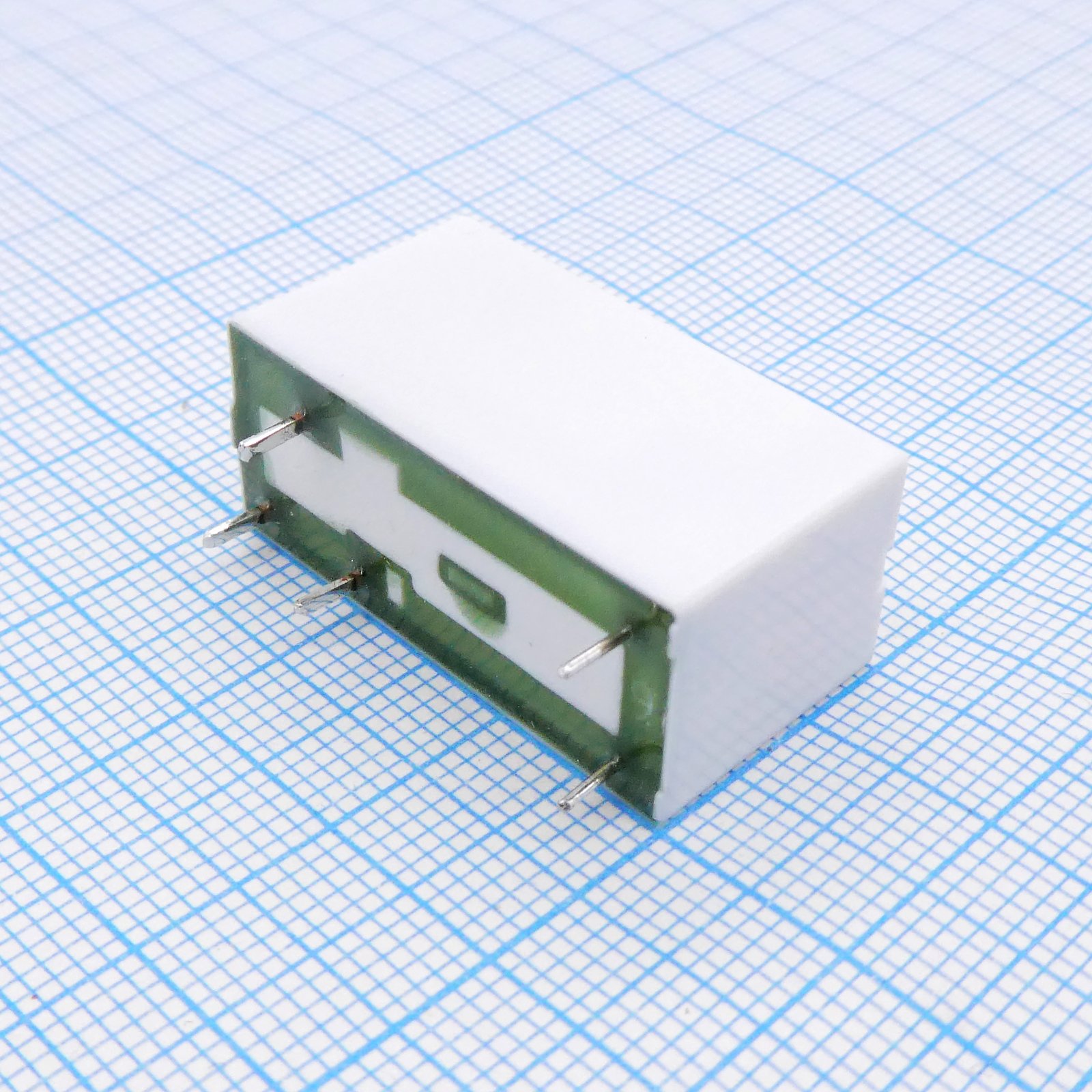

Силовое реле RELPOL RM87N-2011-25-1024 с одной переключающей контактной группой (SPDT). Рассчитано на коммутацию тока до 12 А при напряжении катушки 24 В постоянного тока и сопротивлении 1440 Ом. Компактное исполнение для монтажа на печатную плату. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Вес | 14g |
| Кол-во выводов | 5 |
| Мощность катушки | 0.4W to 0.48W |
| Соответствие | RoHS |
| Размеры | 29 x 12.7 x 15.7 mm |
| Серия | RM87N |
| Артикул | RM87N-2011-25-1024 |
| Напряжение катушки | 24V DC |
| Тип упаковки | Miniature relay |
| Тип монтажа | THT (PCB mount) or socket |
| Ном. ток | 12A |
| Rated load ac1 | 12A / 250V AC |
| Сопр. катушки | 1440 Ω ±10% |
| Мех. ресурс | >30 million cycles |
| Материал контакта | AgNi |
| Степень загрязнения | 3 |
| Ударопрочность | 30g |
| Степень защиты | IP40 (standard) |
| Clearance creepage | ≥10 mm |
| Сопр. контакта | ≤100 mΩ |
| Макс. пусковой ток | 25A |
| Температура пайки | 270°C max 5s |
| Electrical life ac1 | >100,000 cycles at 12A/250V AC |
| Rated surge voltage | 4000V 1.2/50μs |
| Темп. хранения | -40 to +85°C |
| Must release voltage | ≥2.4V DC |
| Категория перенапр. | III |
| Вибростойкость | 10g 10-150Hz |
| Примечание | 24VDC 12A SPDT |
| Конфигурация контактов | 1 CO (SPDT) |
| Мин. коммутац. ток | 5mA |
| Min switching voltage | 5V |
| Раб. температура | -40 to +85°C |
| Диап. раб. напр. | 16.8V to 61.2V DC |
| Тип упаковки | Bulk (россыпь) |
| Ном. напряжение изоляции | 400V AC |
| Макс. AC напряжение | 250V / 440V |
| Описание (англ.) | PCB Relay SPDT 12A 24V 1440R |
| Диэл. прочность катушка-контакт | 5000V AC |
| Max operating frequency rated load | 600 cycles/hour |
| Dielectric strength contact clearance | 1000V AC |
| Катушка: Тип напряжения | DC |
| Конфигурация контактов | 1 Form C (1 переключающий контакт) |
| Контакты: Коммутируемый ток,А | 12 |
| Катушка: напряжение срабатывания,В | 24 |
| Контакты: Коммутируемое напряжение,В | 250В AC |
