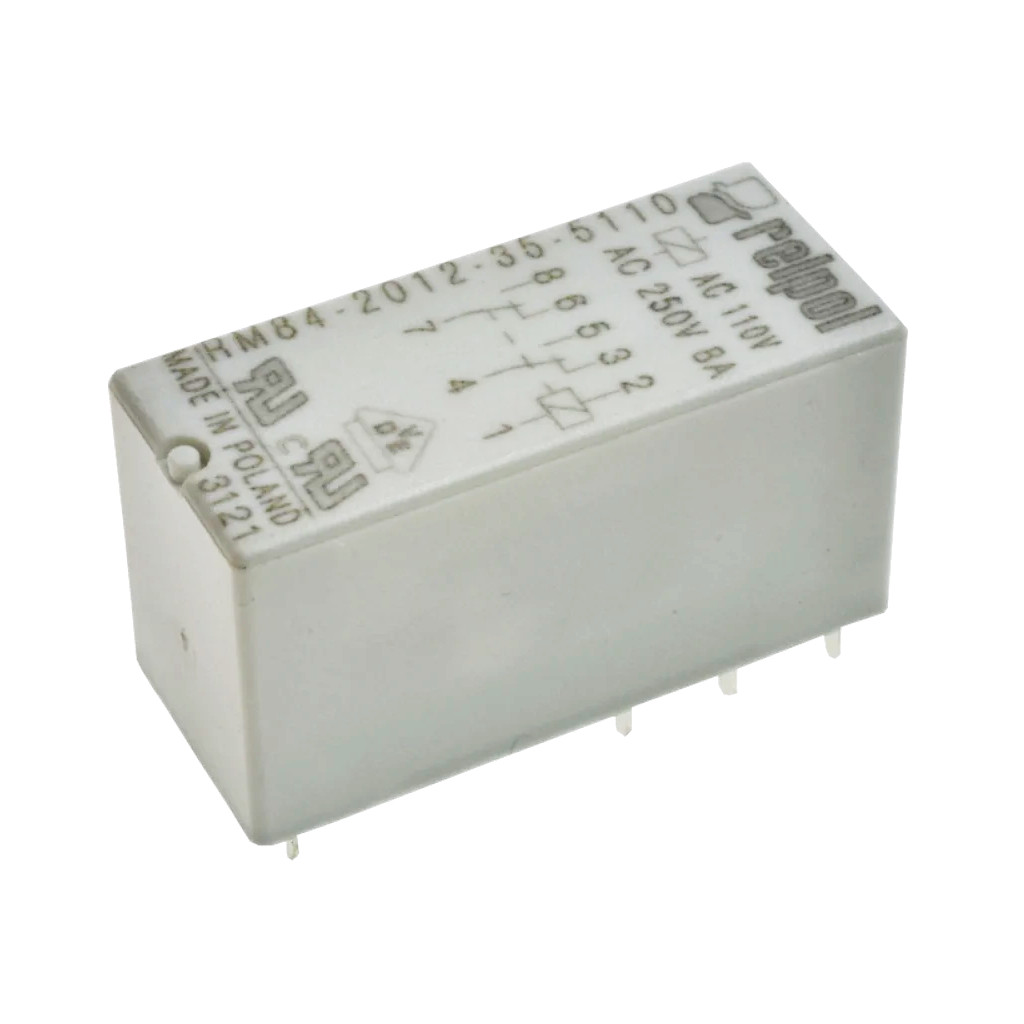

Миниатюрное реле катушка 110В переменного тока 2 Form C (две контактных группы-два направления) 300VAC/8А
У поставщика
ПроизводительRELPOL
У поставщиков
775 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:680 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,50 |
| от 5 | 93,15 |
| от 50 | 92,23 |
Склад 13
В наличии:95 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 158,91 |
| от 14 | 148,58 |
| от 40 | 140,16 |
| от 60 | 133,89 |
| от 120 | 129,21 |
Описание
Миниатюрное реле RELPOL с катушкой на 110 В переменного тока. Коммутирует две контактные группы (DPDT) на 8 А при напряжении до 400 В переменного тока. Компактный корпус подходит для монтажа в стандартные гнезда. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| CTI | 250 |
| Тип | miniature relay |
| Серия | RM84 |
| Вес | 14 g |
| Корпус | plastic case, IP40 standard |
| Тип монтажа | THT (through-hole for PCB or socket) |
| Coil code | 5110 |
| Стандарты | EN 60335-1, RoHS |
| Соответствие | EN 60335-1, RoHS |
| Dc1 rating | 8 A / 24 V DC |
| Размеры | 29 x 12.7 x 15.7 mm |
| Тип реле | miniature relay |
| Серия | RM84 |
| Ac15 rating | 3 A / 120 V, 1.5 A / 240 V (B300) |
| Dc13 rating | 0.22 A / 120 V, 0.1 A / 250 V (R300) |
| Ac3 iec60947 | 0.37 kW 240 V AC, single-phase |
| Напряжение катушки | 110 V AC |
| Время срабатывания | 7 ms |
| Время отпускания | 3 ms |
| Coil power ac | 0.75 VA |
| Coil frequency | 50/60 Hz |
| Сопр. катушки | 8900 Ω ±10% |
| Мех. ресурс | > 3 x 10^7 cycles |
| Материал контакта | AgNi |
| Класс изоляции | F (155 °C) |
| Max peak current | 15 A |
| Motor load ul508 | 1/3 HP 240 V AC, 3.6 FLA, single-phase |
| Степень загрязнения | 3 |
| Ударопрочность | 20 g |
| Описание | Industrial Relays miniature relay, DPDT |
| Coil voltage type | AC 50/60 Hz |
| Сопр. контакта | ≤ 100 mΩ |
| Постоянный ток | 8 A |
| Electrical life dc | > 100000 cycles (0.15 A, 220 V DC, L/R=40 ms) |
| Степень защиты IP | IP 40 |
| Время пайки макс. | 5 s |
| Electrical life ac1 | > 10^5 cycles at 8 A, 250 V AC |
| Мин. коммут. мощность | 0.3 W |
| Темп. хранения | -40...+85 °C |
| Coil release voltage | ≥ 16.5 V (0.15 Un) |
| Категория перенапр. | III |
| Release time typical | 3 ms |
| Примечание | 110VAC 8A DPDT |
| Конфигурация контактов | 2 Form C (2 CO) |
| Мин. коммутац. ток | 5 mA |
| Min switching voltage | 5 V |
| Номин. импульсное напряжение | 4000 V (1.2/50 µs) |
| Макс. сопротивление контакта | 100 mΩ |
| Contact voltage max ac | 400 V |
| Creepage coil contacts | ≥ 10 mm |
| Max contact voltage ac | 400 V |
| Operating time typical | 7 ms |
| Rated load current ac1 | 8 A / 250 V AC |
| Clearance coil contacts | ≥ 10 mm |
| Coil nominal voltage ac | 110 V |
| Coil release voltage ac | ≥ 0.15 Un |
| Max switching power ac1 | 2000 VA |
| Vibration resistance nc | 5 g |
| Vibration resistance no | 10 g |
| Тип упаковки | Tube (туба) |
| Coil operating range max | 132.0 V AC |
| Coil operating range min | 88.0 V AC |
| Защита окр. среды | RTII |
| Ном. напряжение изоляции | 400 V AC |
| Operating temperature ac | -40...+70 °C |
| Operating temperature dc | -40...+85 °C |
| Rated contact voltage ac | 250 V |
| Coil power consumption ac | 0.75 VA |
| Contact voltage rating ac | 250 V |
| Creepage coil to contacts | ≥ 10 mm |
| Minimum switching current | 5 mA |
| Minimum switching voltage | 5 V |
| Температура пайки макс. | 270 °C |
| Диапазон частот вибрации | 10 to 150 Hz |
| Clearance coil to contacts | ≥ 10 mm |
| Contact current rating ac1 | 8 A |
| Vibration resistance no nc | 10 g / 5 g (10...150 Hz) |
| Ambient temperature storage | -40 to +85 °C |
| Coil operating voltage range | 88 V to 132 V |
| Описание (англ.) | Реле 110VAC 2 Form C 400VAC/8А |
| Contact switching power max ac1 | 2000 VA |
| Dielectric strength contact gap | 1000 V AC |
| Max switching frequency no load | 72000 cycles/hour |
| Ambient temperature operation ac | -40 to +70 °C |
| Ambient temperature operation dc | -40 to +85 °C |
| Insulation rated impulse voltage | 4000 V |
| Эл. прочность катушка-контакты | 5000 V AC (reinforced insulation) |
| Макс. частота ном. нагрузки | 600 cycles/hour |
| Прочность изоляции катушка-контакты | 5000 V AC |
| Dielectric strength between terminals | 2500 V AC (basic insulation) |
| Катушка: Тип напряжения | AC |
| Конфигурация контактов | 2 Form C (2 переключающих контакта) |
| Контакты: Коммутируемый ток,А | 8 |
| Катушка: напряжение срабатывания,В | 110 |
| Контакты: Коммутируемое напряжение,В | 400В AC |
